Монтажний блок запобіжників і реле
Блок запобіжників і реле
Блок запобіжників і реле іменований по іншому «монтажним блоком» або «чорним ящиком» представляє з себе окремо знаходиться коробку, де знаходяться всі запобіжники електрообладнання вашого автомобіля.
На прикладі будинку, монтажним блоком в даному випадку є автомат, який ми включаємо, коли вибиває пробки.
Де знаходиться блок запобіжників і реле?
У Ладі Весті блок запобіжників знаходиться в двох місцях: салон і підкапотний простір.
У салоні запобіжники знаходяться «по-вазовськом» над лівою водійських ногою, зліва від керма як в Калинах, гранти, Пріора.
У подкапотоном просторі блок запобіжників і реле знаходяться біля лівого крила в чорному ящику.

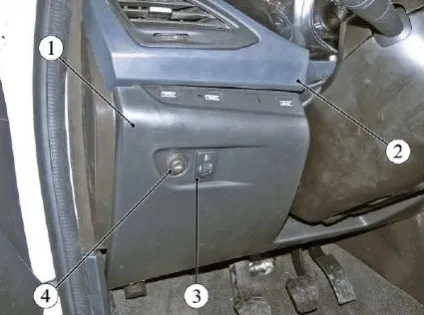

Як відкрити блок запобіжників
На відміну від Грант Калин і Пріор, щоб відкрити монтажний блок в салоні, потрібно виконати ряд дій, необізнаних, власникам попередніх моделей.
Заглушка блоку запобіжників тримається на пластикових «гвіздочках» пістонів. Все що потрібно зробити, це відтягнути на себе капелюшок пластикового чорного гвоздика, залишивши при цьому шайбу.
У кого-то цих цвяхів 2, у кого-то 1 в залежності від часу випуску авто, тому що згодом все елементи модернізуються.
Далі знімаємо фіксатор у верхній частині заглушки з боку замку запалювання і тягнемо за низ кришки, тим самим відкриваючи перед собою блок запобіжників. При необхідності від'єднайте штейкера кнопки відкривання багажника і регулювання фар.
Для того щоб встановити кришку на місце - виконуємо дії в зворотному порядку.
Зняти кришку блоку запобіжників під капотом же набагато простіше і навряд чи у кого виникнуть з цим питання.
3 - регулювання електрокоректора фар
4 - копка відкривання кришки багажника

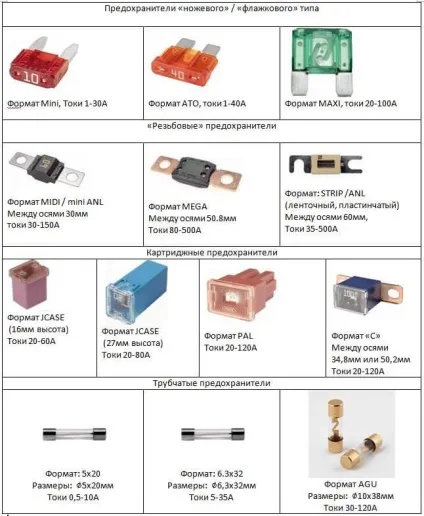

Які запобіжники застосовуються в Весті
На відміну від попередніх вазовских моделей, в Ладі Весті застосовуються два типи запобіжників:
-mini (запобіжники типу прапорця)
- JCase (картріджниє запобіжники) (f41-f50)

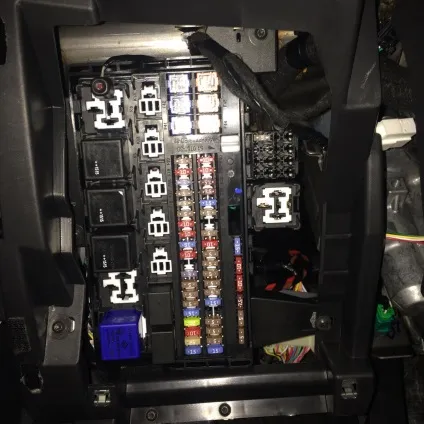

Схема блоку запобіжників і реле
запобіжники
- Номер запобіжника / Ампераж / Ланцюг / Призначення запобіжника
- F1 15А К15R Склоомивач лобового скла
- F2 30А * 1 / 5А * 2 K15R подрулевой перемикач лівий
- F3 10А * 1 лампа дальнього світла ліва (класик / комфорт)
- F4 30А * 1 / 5А * 2 K30S підрульовими перемикачами лівий
- F5 15А K15R обігрів передніх сидінь
- F6 7,5А * 1 K30S Права лампа габаритних вогнів
- F7 10А * 1 K30S Ліва лампа габаритних вогнів
- F8 5А * 1 К30S Задні ВТФ (противотуманки)
- F9 3А повторювачі поворотів правого дзеркала
- F10 5А K15S Селектор КПП
- F11 10А * 1 Ліва лампа ближнього світла (класик / комфорт)
- F12 15А K30S Контролер BCM (поворотники)
- F13 10А K30S Контролер BCM (харчування)
- F14 10А K30S Вимкнення педалі гальма
- F15 5А BTP Датчик дощу і світла, електрокоректор фар
- F16 5А BTP Вимкнення педалі гальма
- F17 5А BTP Лампа підсвічування багажника і бардачка
- F18 3А повторювачі поворотів лівого дзеркала
- F19 10А * 1 Лампа ближнього світла права (класик / комфорт)
- F20 5А Обігрів бічних дзеркал заднього виду
- F21 15А K15S БО СНПБ
- F22 5А K15S Панель приладів
- F23 5А K30S Панель приладів
- F24 5А ACC система безпеки ЕРА ГЛОНАСС, радіо
- F25 5А ВТР Контролер ESP9.1
- F26 15А K30S Бензонасос
- F27 5А K15S Датчик парковки (парктроник)
- F28 5А K15S ЕУР (Елеткро підсилювач керма)
- F29 10А * 1 / 5А * 2 K30S Харчування причепа
- F30 5А K15S Контролер ЕРА ГЛОНАСС
- F31 5А K30S Контролер ЕРА ГЛОНАСС
- F32 10А K15S Харчування шини K15M (моторного відсіку)
- F33 5А BTP Склопідйомники
- F34 5А ВТР Харчування датчика кута повороту керма, блоку кнопок рульового колеса
- F35 5А BTP Блок управління водійських дверей
- F36 15А K30S Радіо, діагностичний роз'єм
- F37 7,5А K30S ліхтар гальма правий
- F38 7,5А K30S лівий ліхтар гальма
- F39 10А * 1 К15R Денні ходові вогні (Комфорт / Класик)
- F40 10А * 1 К15R Лампа дальнього світла права (Комфорт / Класик)
- Запобіжники типу JCase
- F41 20А ACC Роз'єм живлення 12В, прикурювач
- F42 20А K30S Контролер BCM (харчування шини ВТР)
- F43 20А K30S Контролер BCM (замки дверей)
- F44 30А K30S Склопідйомники
- F45 30А K30S Вентилятор салонного обігрівача
- F46 30А * 1 K15R Двірники
- F47 25А * 2 K30S Контролер ЕММ (правий дальній, лівий ближній, лівий габарит)
- F48 30А * 2 K30S Контролер ЕММ (склоочисники)
- F49 25А * 2 K30S Контролер ЕММ (протитуманні фари передні / задні, підсвічування номерного знака)
- F50 25А * 1 K30S Контролер ЕММ (лівий дальній, правий ближній, правий габарит)
А * 1 - комплектація Класік / КОФОРТ
А * 2 - комплектація Люкс
Блок реле схема
Нижче представлена схема реле блоку запобіжників в салоні
запобіжник прикурювача
Де знаходиться запобіжник прикурювача?
Запобіжник прикурювача знаходиться в монтажному блоці під панеллю по ліву сторону від керма. Щоб відкрити панель для доступу до запобіжників, витягніть чорні капелюшки цвяхів заглушки використовую нігті або сторонні гострі предмети, від'єднайте кліпси, потягніть за низ заглушки. Запобіжник прикурювача знаходиться під номером F41 і має номінал 20А. Тип запобіжника: JCase Так само прикурювач має окреме реле К8.
Як перевірити запобіжник?
Якщо у Вас впали підозри на якийсь неробочий запобіжник, то його необхідно в першу чергу перевірити. Можна перевірити двома способами:
- на око (дивимося на контакт запобіжника, цілий він або обірваний) але цей метод не завжди дієвий, тому що обрив може бути на ребрі запобіжника, де його можна просто-напросто не побачити.
- Тестером. Ставимо тестер положення опору і подзвонює контакти.
Якщо у вас в підсумку перегорів якийсь із запобіжників, то його необхідно замінити. Але перш, вам необхідно встановити причину виходу запобіжника з ладу, будь то коротке замикання, або високі навантаження. Так само завод виробник настійно не рекомендує встановлювати запобіжники номіналом вище, ніж обумовлено вище в таблиці, тому що запобіжник захищає провід, а не сам електричний споживач.
При установці запобіжника номіналом вище - ніж належить, можливий ризик загоряння автомобіля. Головна сторінка
