Монтаж внутріпольних конвекторів інструкція по установці

Бувають ситуації, коли класичні батареї опалення поставити немає можливості, наприклад, у разі наявності в приміщенні так званих французьких віконних конструкцій, нижній край яких знаходиться практично у самої підлоги. У цьому випадку виходом із ситуації можуть стати в середині підлоги сортова для приватного будинку або квартири, обігрівачі, які встановлюються в створеній для них ніші в підлозі. Також ці опалювальні пристрої часто встановлюють в квартирах і деяких приватних будинках перед дверима, що вели на балкон або лоджію. У цьому випадку такий обігрівач покликаний компенсувати тепловтрати, що відбуваються через балконний отвір.

У цій статті коротко розглянемо пристрій, принцип роботи вбудованого в підлогу обігрівача, а також спосіб його монтажу.

Конвектор, пристрій

Даний опалювальний прилад являє собою теплообмінник, який передає енергію проходить через нього теплоносія навколишнього повітряного простору за допомогою конвекції. Внутрипідложні обігрівач підключається до системи опалення, що функціонує в будинку.

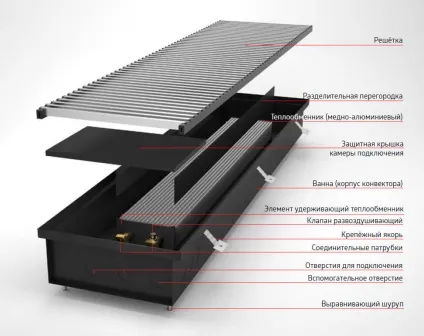

Влаштований цей прилад в такий спосіб. Сам теплообмінник представлений мідною трубою виготовленої у вигляді змійовика. Трубка з міді оснащена додатково численними алюмінієвими ребрами, значно збільшують площу тепловіддачі. Як алюміній, так і мідь, мають дуже високу теплопровідність, тому тепловий потік від конвектора досить потужний. Мідний змійовик має на вході, а також на виході спеціальні пристрої для під'єднання до теплових комунікацій. Деякі обігрівачі додатково обладнані вентиляторами, які нагнітають нагріте повітря в приміщення.

Розміщений конвекційний обігрівач в спеціальному лотку, зробленому із захищеного від корозії металу, внутрішня поверхня якого покрита напиленням, що відбиває тепло. Сам короб вмонтований в підлогу урівень і закритий гратчастої кришкою з дерева, сталі або алюмінію.

Як працює вбудований в підлогу конвектор

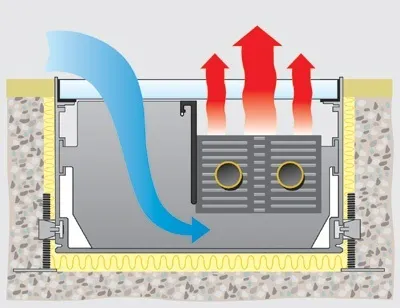

Як зрозуміло з назви опалювального приладу, основний механізм передачі теплової енергії тут саме конвекція. Нагріте повітря спрямовується вгору, звільняючи місце для холодного, що знаходиться в поверхні підлоги. Таким чином, холодне повітря постійно засмоктується у вмонтований в підлогу короб, де нагрівається від конвектора. Так відбувається своєрідний кругообіг.

Якщо обігрівач оснащений вбудованим вентилятором, його робота сприяє прискоренню теплообміну між конвектором і повітрям в приміщенні.

Як встановлюється внутрипідложні конвектор, інструкція

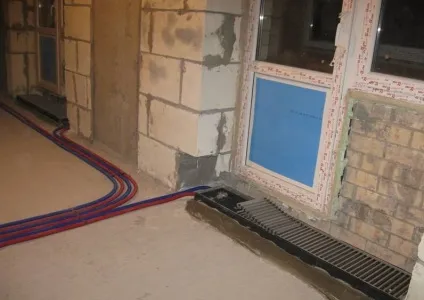

Монтаж нагрівального пристрою відбувається одночасно з облаштуванням основи підлоги. Якщо глибина короба батареї для опалення менше, ніж відстань від первинної стяжки до рівня передбачуваного фінішного покриття підлоги, його встановлюють на чорнове підставу. У тому випадку, коли короб глибше, в чорновий стяжці або в плиті перекриття (якщо це на поверхах) доведеться робити відповідне поглиблення.
Лоток кріпиться до чорнової бетонної підстави за допомогою кутових регулюються кронштейнів. Куточки фіксуються до бетону дюбелями. Короб прівінчівается до кронштейнів за допомогою гвинтів, завдяки яким можна встановити його необхідне положення, зміщуючи вгору і вниз з кожного боку. Установка лотка в горизонтальній площині проводиться так, щоб його верх разом з гратами був на рівні з покриттям підлоги.
Монтаж конвектора триває підключенням його до труб системи опалення. Для цього використовуються фітингові елементи відповідного перетину. До прямоідущей трубі за допомогою трійникового з'єднання приєднується пристрій, що регулює тиск - сервопривід. Труби, що з'єднують конвектор з магістральними комунікаціями системи опалення укладають в товщі чистової стяжки, перед цим обмотавши теплоізоляційним матеріалом. Це потрібно, щоб гарячі труби не привели до розтріскування верхнього шару бетону.
Тепер проводиться установка утеплювача поверх первинної стяжки і заливається чистове бетонну основу підлоги, після остаточного висихання якого, настилається фінішне покриття. Залишилося встановити конвекторних грати.

Внутрипідложні конвектори є досить ефективними обігріваючими пристроями. Деякі незручності виникають в процесі експлуатації пов'язані з розташуванням приладу. У коробі і на поверхні алюмінієвих ребер накопичується сміття і пил, які слід час від часу видаляти.
