Перед початком монтажу світильники перевіряють в МЕЗ. При цьому визначають і маркують фазні і нульові дроти, виробляють зарядку або перезарядку світильників, збирають блоки люмінесцентних світильників і комплектні світлові лінії. Операції по монтажу світильників складаються з установки деталей кріплення і конструкцій, підвіски і кріплення світильників, приєднання до електромережі і мережі заземлення. Корпуси світильників забезпечені блоком пристрою для введення дроти і різними підвісками. Сучасні світильники мають штепсельні з'єднання або затиски для приєднання до стаціонарної електромережі.
При будівництві будівель, особливо великопанельних, в них, як правило, передбачають всі отвори, ніші і заставні частини для установки освітлювального обладнання та прокладки освітлювальних мереж. Вимикачі і штепсельні розетки при прихованій проводці встановлюють в готових нішах, коробках або склянках, з кріпленням шурупами, гвинтами або мають на них розпірні лапками.
Надплінтусние штепсельні розетки і стельові вимикачі мають металеві підстави і, як правило, їх кріплять безпосередньо до стіни прістреліваніем. Вимикачі і штепсельні розетки для відкритої проводки, стельові і настінні лампові патрони встановлюють на дерев'яних розетках і кріплять шурупами.

Світильники, їх розсіювачі і захисні сітки повинні бути міцно закріплені. Гаки та інші пристосування для підвісних світильників масою до 100 кг відчувають протягом 10 хв п'ятикратної масою, а світильники (люстри) масою понад 100 кг - дворазовий масою плюс 80 кг. При кріпленні світильників до стелі на дюбелях, забитих монтажним пістолетом, кожну точку підвісу відчувають потрійний масою світильника плюс 80 кг.
Якщо маса світильника не перевищує 10 кг, його підвішують на гаках за допомогою кілець або скоб блоку кріплення. Гаки У623, У625 і У629 довжиною 60; 155 і 215 мм (рисунок 1, а) встановлюють в залізобетонних стелях. Їх ізолюють, а блок підвіски забезпечують ізолюючим кільцем.
Якщо світильник встановлюють на шпильку (рисунок 1, б) з різьбленням, її закріплюють на підставі.

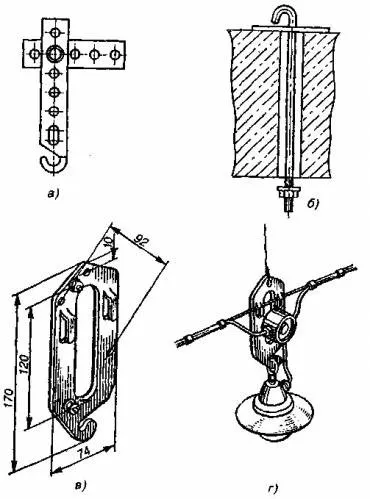

Малюнок 1 - Конструктивні елементи для установки світильників: а -крюк, б-шпилька, в -подвес, г - підвіска світильника
Світильники з різьбленням і кільцем встановлюють на стінах, колонах і фермах за допомогою кронштейнів У116, К290 і У25М, що закріплюються дюбелями або приварюванням.
До металевих і залізобетонних ферм, а також до огорож технологічних майданчиків світильники кріплять за допомогою підвісів різної довжини або трубчастими кронштейнами. В разі встановлення світильників на монтажному профілі К108 їх кріплять двома гвинтами М6.
Люмінесцентні світильники підвішують на коробах КЛ1 і КЛ2 за допомогою спеціальних утримувачів, що переміщаються уздовж короба в щілини (в його нижній частині). Заземлення приєднують до привареного всередині короба затиску. Магістральні короби КЛ закріплюють на тросових підвісках, стельових скобах і кронштейнах.

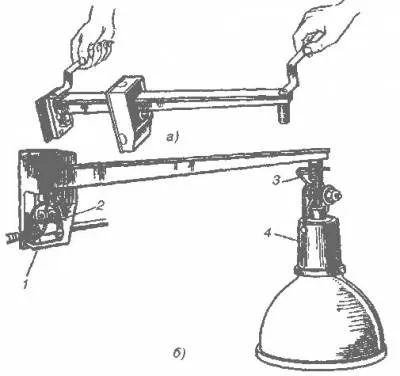

Малюнок 2 - Збірка кронштейна (а), установка світильника на тримачі (б): 1-патрубок світильника, 2, 4 - гвинти заземлення, 3 держатель У25М
На шинопроводах ШОС світильники кріплять хомутом з гачком К470. Граничне навантаження на 1 м шинопровода 12 кг. При прокладанні шинопровода по стінах і нижніх поясах ферм світильники встановлюють на кронштейнах, прикріплених до цих будівельних основ (малюнок 2).
При кріпленні на тросі світильники встановлюють: на тросових підвісках з обоймами (рисунок 1, г) на гаку, привареному до металевої платівці з ответвительной коробкою (загнуті краї пластинки обжимають навколо троса); до скоби в рознімної ответвительной коробці при тросової дроті APT.
При установці на пшнопроводах ШРА, що прокладаються по одній трасі з ШОС, світильники кріплять на бічних поверхнях ЩРА симетрично по обидва боки за допомогою спеціальних кронштейнів.
Світильники заряджають мідними проводами перетином 0,5 1,5 мм2. Провід пропускають через підвісні штанги, кронштейни, підвіси і стійки; з'єднання проводів всередині них заборонено.
Металеві корпуси світильників заземляють окремими відгалуженнями від нульового проводу електропроводки, кінці якого приєднують до корпусів світильників заземляющими гвинтами.
При монтажі освітлювального обладнання виконують такі основні вимоги: світильники в ряду і по висоті вирівнюють так, щоб відхилення їх не були помітні на око; настановні вироби закріплюють по центру розеток, ніш, вивіряють строго по вертикалі і горизонталі положення їх рукояток, кнопок і штепсельних гнізд.
Вимикачі з важільними і клавішними рукоятками встановлюють так, щоб при включенні ланцюга (освітлення) рукоятка рухалася вгору (натискання верхній частині клавіші). Штепсельні розетки встановлюють так, щоб гнізда розташовувалися по горизонталі. Вимикачі загального освітлення, штепсельних розеток встановлюють біля входу в приміщення так, щоб вони не загороджували відкривається дверима. Вимикачі для санвузлів і штепсельні розетки встановлюють поза цими приміщеннями.
