Монтаж сип правила і вимоги техніки безпеки

Поступово повітряні лінії електропередач з оголеними проводами відходять у минуле. Воно і зрозуміло, як високо вони б не монтувалися, завжди є небезпека ураження електричним струмом. З огляду на, що сила струму в таких лініях досить велика, адже вони живлять не один будинок, а часом цілі вулиці і навіть населені пункти, аварії на цих ділянках призводять до серйозних наслідків, аж до летальних випадків. Розробки в сфері ізоляції кабелів дозволяють застосовувати цілісний самонесучий ізольований провід з окремою ізоляцією для кожної токоведущего і допоміжного дроти, яка здатна витримати атмосферний вплив тривалий час.

опис СИП

По виду самонесучий ізольований провід є звичний багатожильний скручений силовий кабель без загальної ізоляції. У кабелі СИП-1 ізоляція на нульовому несе дроті відсутня, всі інші марки мають обов'язкову ізоляцію на всіх проводах. СИП-1, СИП-2 і СИП-3 і їх модифікації відрізняються тим, що несуча або єдина жила (як у випадку СІП-3) забезпечена жорстким сталевим сердечником, ці марки кабелів використовуються для прокладки повітряних ліній значної протяжності. СИП-4 і СИП-5 не мають сердечників в своїх жилах і можуть бути використані на малих відстанях, наприклад для підводки електрики в розподільний щиток будівлі. Ізоляція першої та четвертої марок кабелю виконується з екструдованого Світлостійка термопластичного поліетилену, тоді як в деяких модифікаціях і в виготовленні інших марок використовують виключно «зшитий» поліетилен. Ці технології виробництва пластика дозволяють отримати покриття, стійке до атмосферних впливів і розтягувань, а також до нагрівання провідників в критичних ситуаціях.

переваги

Монтаж СІП в порівнянні з оголеними алюмінієво-сталевими проводами володіє тільки одним істотним недоліком: вартість прокладки таких ліній трохи дорожче. Тоді як в порівнянні з кабелями, закріпленими на несучому тросі, вдається злегка скоротити ціну і знизити загальну складність монтажу.

Серед основних переваг називають підвищену електробезпека, незалежність характеристик провідника від атмосферних умов і відносну простоту монтажу. Ізоляція фазних проводів не тільки захищає метал від навколишнього середовища, а й забезпечує захист для оточуючих лінію предметів і істот від ураження електричним струмом.

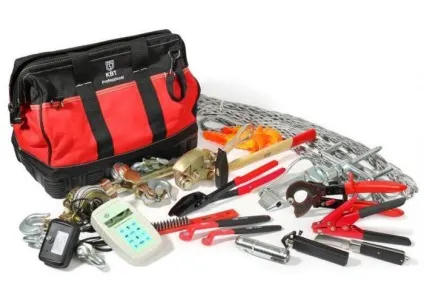

Додатково ізольовані проводи позбавлені погіршення проводять характеристик в разі обмерзання, як їх «голі» попередники, а також їх неможливо «захлеснути» ніяким вітром. Використовуючи спеціальну арматуру і інструмент для монтажу СІП, фахівець здатний практично самотужки здійснити весь процес роботи, при наявності встановлених опор.

застосування

Марки самоутримних проводів поділяють не стільки з їхнього вигляду, скільки за сферою застосування. В цілому СІП призначені для передачі і розподілу електроенергії в мережах змінного струму напругою до 35 кВ. Провід марки СІП-1 використовуються в магістральних повітряних лініях до 1 кВ. За рахунок спеціальної несучої жили з алюмінієвого сплаву зі сталевим сердечником, такі дроти здатні витримати серйозні навантаження протягом тривалого часу.

Монтаж СІП по опорах марки СІП-1 найбільш популярний при прокладці відкритих повітряних ліній поза населеними пунктами помірної кліматичної зони. Для регіонів з підвищеною вологістю, а також в місцях щільної забудови доцільніше використовувати СІП-2, які, на відміну від СІП-1 з оголеною нульовою жилою, ізольовані повністю.

Ізоляція несучого нульового дроту дозволяє підвищити електробезпека лінії в цілому, до того ж застосування технології зшивання поліетилену розширює кліматичні рамки застосування цих проводів.

СИП-3 виконують з однієї житлової спеціально для прокладки високовольтних ліній електропередачі. СИП-4 і СИП-5 виготовлені без несучої жили, тому їх застосування обмежене короткими ділянками підключення конкретних споживачів до основної повітряної лінії, а також проведенням невеликих ділянок електропроводки по фасаду і всередині будівель.

Підготовка до роботи

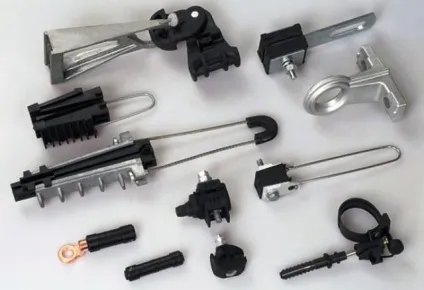

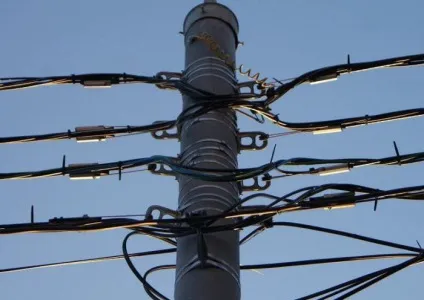

Монтаж СІП по опорах не надто відрізняється від технологій, застосовуваних раніше. Для прокладки нової лінії перш за все потрібно розчищення території від дерев і чагарників. Наступним етапом буде встановлення несучих опор. На цьому етапі для зручності монтажу фахівці кріплять анкерні кронштейни до установки опори в вертикальне положення. При цьому використовуються стрічки із сталі з антикорозійними властивостями, закріплені хомутовим зчепленням. Кріплення проводів до опор і між собою проводиться за допомогою спеціальної арматури, що випускається спеціально для монтажу СІП.

Техніка безпеки

Виконуючи монтаж ліній СІП, працівники зобов'язані дотримуватися всіх вимог техніки безпеки:

Стандартні вимоги до робіт поза приміщеннями.
Підготовка території, де проводяться роботи, розчищення від чагарників, дерев і сміття.
Вимоги до електробезпеки при роботі з установками до 1000 В і вище, залежно від напруги, що прокладається лінії.
Обов'язковий вступний на початку робіт і щоденний інструктаж для кожного співробітника, зайнятого в монтажі СІП.
Використання ЗІЗ відповідно до існуючих норм і ГОСТам, застосування тільки справного обладнання та інструменту.
Захисне і маркується огорожу ділянки робіт.
Техніка безпеки при роботі на висоті, справні підйомні механізми та інші засоби.
Додаткові вимоги техніки безпеки при використанні спеціальної механізованої техніки і пристроїв.

Правила монтажу СІП

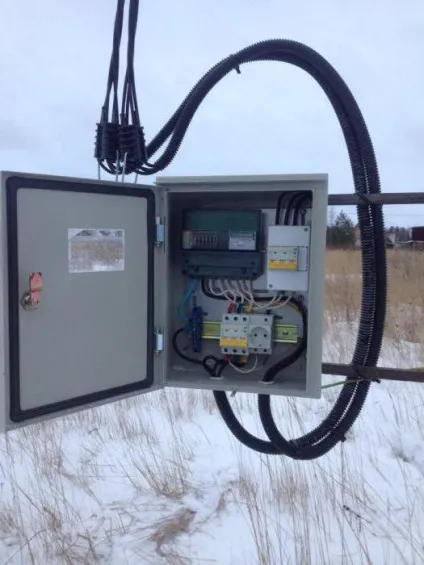

СІП до розподільного щитка

Прокладка відгалужень від основної лінії електропередачі до приватного будинку або іншому будовою зажадає від власника додаткових витрат у вигляді планування, підготовки документів та укладання договору на електрифікацію ділянки. У випадках, коли найближча опора лінії електропостачання розташована далі, ніж 25 м від запланованого щитка розподілу та обліку електроенергії, буде потрібно установка додаткових опор за рахунок власника. Найвигідніше буде обладнати щиток на самій опорі, а підведення електрики на ділянку провести під землею в траншеї.

Відповідно до потреб домовласника, можна провести як однофазну лінію, так і трифазну. З урахуванням планованого навантаження потрібно підібрати відповідне перетин дроту. На цих ділянках зазвичай використовують СИП-2А або більш м'які дроти марок СІП-4 і СИП-5 без несучої жили зі сталевим сердечником. Арматура дозволяє не тільки кріпити провід до будівлі, але і вести невеликі ділянки лінії прямо по фасаду.

Монтаж цієї ділянки найкраще довірити фахівцям компанії, що постачає споживачів електрикою в вашому регіоні. Вони зобов'язані будуть підписати акт про електрифікацію і опломбувати лічильну апаратуру. У будь-якому випадку таке підключення доведеться узгоджувати з енергопостачальним підприємством.

Можливі помилки при монтажі

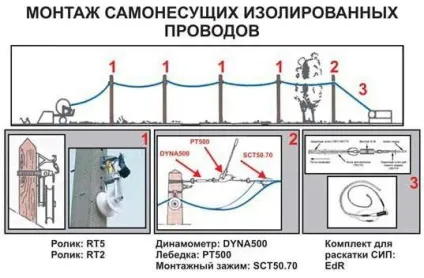

Ізоляція провода СИП стійка до атмосферних впливів, нагріванню і натягу, але вкрай чутлива до механічного впливу. Тому забороняється розкладати провід по землі і використовувати ролики без спеціального покриття з полімерів. З'єднання проводів виконується тільки між опорами, тоді як відгалуження потрібно виконувати в місцях кріплення проводу. Унаслідок спеціальної конструкції проколюють затискачів їх повторне використання неприпустимо, також заборонено інших видів затискачів, навіть якщо провід не натягнутий. Кронштейни розраховані тільки на одне кріплення, з цієї ж причини не можна скручувати кілька СИП в одну в'язку. Кожна лінія повинна монтуватися окремо. Перевірка натягу проводу на вічко, без динамометра неприпустима.

висновок

Самостійний монтаж СІП кабелю від стовпа до будинку зокрема і повітряних ліній в цілому представляється справою нескладним в технічному виконанні. Набагато важче отримати дозвіл на проведення таких робіт, тому фахівці радять довіряти цю відповідальну справу професіоналам.
