Монтаж щитової продукції

Напевно, не раз зустрічали на щитах абревіатури типу: ЩЕ, ВРУ, ОЩ і т.п. всі ці хитромудрі букви приховують сутність пристроїв, яке відоме тим, хто безпосередньо їх обслуговує, а часом, навіть ті хто і обслуговує щитові, настільки звикають до абревіатури, що не замислюються про їх призначення. Отже, почнемо розглядати види і типи електрощитів з головного щита, «короля» щитових.

Види і типи електрощитів

Головний розподільний щит (ГРЩ).

Щит ГРЩ призначений для введення силових ліній живлення, обліку електроенергії і розподілів ліній живлення для об'єктів. Пристрій також служить для захисту від коротких замикань і перевантажень в мережах електропостачання. Якщо розглядати ієрархію електрощитових, то ГРЩ знаходиться на самому верхньому щаблі. Головний розподільний щит найчастіше розташований на території трансформаторної підстанції (ТП), котелень, виробництвах.

Головний розподільчий щіт

Вступне розподільний пристрій (ВРП).

Пристрій, до якого входить комплекс електротехнічної автоматики і конструкцій, використовується для прийому вступного силового кабелю, розподілу живильних ліній для ЩЕ, ЩК, ЩО, ВРУ, обліку електроенергії, захисту ліній від перевантажень і короткого замикання. Встановлюється на введенні житлових, громадських будівель, а також у виробничих приміщеннях (цехах).

Аварійний введення резерву (АВР).

Щит АВР оснащений спеціальною автоматикою. АВР перемикає живлення з основного джерела на додатковий (генератор), в разі аварії основного постачальника електроенергії. Після усунення аварії, АВР перейде з генератора на основну лінію і через кілька хвилин генератор буде зупинений. Використовується в виробничих, торгових, комунальних будівлях, а також в котеджах.

Щит поверховий (ЩЕ).

Щит квартирний (ЩК).

Як правило, розташовується на вводі в квартиру в районі передпокої. Основне призначення ЩК - це облік електроенергії, розподіл групових ліній живлення в квартирі, модульна автоматика захищає електричний ланцюг від перевантажень і коротких замикань. ЩК бувають накладної та внутрішньої установки, металевого і пластикового виконання.
Щит квартирний підрозділяється: - ЩКУ - щит квартирний обліковий. - ЩКР - щит квартирний розподільний.

Щит освітлення (ОЩ).

Щити освітлення встановлюють в адміністративних, торговельних і офісних приміщеннях, для нечастих оперативних включень і виключень автоматики. ЩО захищає відходять лінії від перевантажень і коротких замикань.
Щити освітлення підрозділяється: - ОЩВ (освітлювальний щиток з вимикачем). - УОЩВ (утоплений освітлювальний щиток з вимикачем).

Щит керування (ЩУ).

ЩУ служить для управління автоматикою, які відповідають за такі механізми як: вентиляція, опалення, пожежна сигналізація та ін. Регулювання параметрів здійснюється вручну.

Щит автоматики (ЩА).

ЩА відповідає за програмні контролери, які стежать за роботу вентиляції, опалення, пожежної сигналізації та ін.

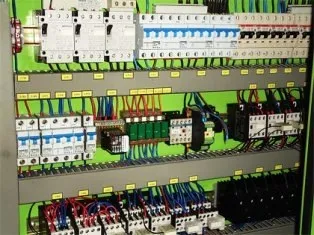

Монтаж внутрішніх з'єднань щитів

При монтажі щитів, пристроїв, вторинних ланцюгів необхідно виконувати наступні правила:

до початку робіт необхідно вивчити робочі креслення, технічну документацію,
всі апарати, розташовані всередині ящика або шафи, з'єднують між собою нероз'ємними перемичками без виведення проводів на складальні затиски. Ланцюги для підключення зовнішніх пристроїв приєднують на затискачі планок (рейок). Провід до прокладки виправляють і протирають ганчір'ям, просоченої парафіном,
по панелям шаф проводи прокладають тільки вертикально і горизонтально. Радіус вигину проводів - не менше трьох діаметрів проводу. До панелі дроти кріплять скобами з ізолюючими прокладками. Потоки проводів закріплюють бандажами через 200 мм.
перехід проводів з корпусу щита на рухому дверцята або рухомі контакти пристрою виконують гнучкими мідними проводами у вигляді вертикально скручують джгута без розрізання проводів.

Палять кріпиться до корпусу і дверцятах за допомогою дужки. Нерухомий корпус ящика управління з'єднується з дверцятами з допомогою багатожильного голого дроти. Кільця на кінцях жив у своєму розпорядженні в затиску по ходу гвинта, який затягують щільно, не допускаючи "видавлювання" жили або зриву різьблення.
Якщо до затиску приєднують два дроти, то між кільцями прокладають шайбу. З'єднання більше двох проводів під один гвинт забороняється. Не допускається згинати жили або робити на них кільця плоскогубцями або кусачками.
Провідники у набраних затискачів апаратів повинні мати маркування, яку записують на окольцевателях з пластмаси складовою написом або з полімерної трубки довжиною 20 мм або 15 мм.
Написи на трубках-оконцевателей наносять з двох сторін незмивним чорнилом. Навішувати на дроти бирки замість окольцевателей забороняється.
Перемикачі та ключі управління підключають відповідно до діаграмою замикання контактів, яку наводять на кресленні з принциповою схемою.
Застосування проводів і кабелів з алюмінієвими жилами для внутрішнього монтажу щитових пристроїв не допускається.

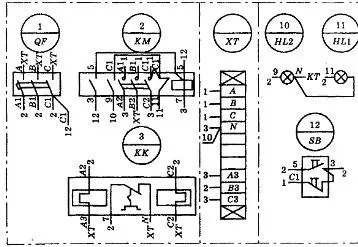

Малюнок 1. Схема електрична з'єднань ящика керування електроприводами

Намічається траса, по якій будуть прокладатися дроти. Виконуються необхідні заміри на панелі і відповідно до отриманої трасою складається ескіз джгута (рис. 2).

Малюнок 2. Приклад складання ескізів для заготовки проводів: а) ескіз, б) загальний вигляд.

3. На універсальному шаблоні, який являє собою перфоровану плиту з отворами діаметром 3 - 5 мм, розташованими на відстані 25 - 50 мм, наноситься крейдою контур джгута. Виставляються кінцеві і кутові шпильки.

4. Вибираються дроти для монтажу ланцюгів головного струму і вторинних ланцюгів. Відповідно до ескізом нарізаються дроти необхідної довжини, протираються їх дрантям, просоченої парафіном і виправляються.

5. Маркуються дроти. Надягають з кожного кінця дроту трубки-бирки і за допомогою незмивних чорнила наноситься маркування, що відповідає маркуванню на схемі з'єднань.
Маркування на панелях, пультах, приладах, апаратах наносять фарбою по трафарету, на кабелі - підвісними бирками або написами на манжетах Оконцеваніе, на жилах і проводах - написом знаків на оконцевателей, полівінілхлоридних трубках, на ізоляції проводів маркувальної липкою стрічкою.
Для позначення фаз або полярності жили маркують фарбами різних кольорів або монтують дроти з кольоровою ізоляцією (для фази А - жовтий, В - зелений, С - червоний). Ланцюги постійного струму розрізняють застосовуючи провідники з синьою ізоляцією (мінус) і червоною (плюс).

6. Розкладаються дроти на шаблоні відповідно до складеного ескізом. Зв'язуються дроти в джгут (нитковим бандажем, перфорованої стрічкою, смужкою пряжной і т.д.) рис. 3. За допомогою дошки та дерев'яного молотка вирівнюються потоки проводів.

Малюнок 3. Скріплення джгутів: а) в'язка джгута нитками, б) плоскими, в) перфоровано ної стрічкою, г, д) човники

7. Знімається ізоляцію з кінців проводів. Тестером або мегаомметром "продзвонювати" зібраний джгут і перевіряється маркування проводів (рис. 4).

Малюнок 4. Схема прозвонки жил кабелю: 1 щуп, 2 прилад, 3 затиск, 4 індикатор, 5 батарейка, 6 кабель.

Прозвонка жив протяжних ланцюгів проводиться таким чином: один кінець жили з'єднується з корпусом, а другий кінець відшукується щупом приладу, за умови, що інший щуп з'єднаний з корпусом щита управління. Короткі ланцюга можна перевірити за допомогою лампочки і батарейки (прозвонкой). Крім того, існують спеціальні пристрої для відшукання маркування жив джгута. Наприклад, УММК-55.
Оконцовивают дроти в джгуті (штирем або кільцем) в залежності від виду з'єднання їх з електричними пристроями та апаратами рис. 5. багатодротовими мідні дроти необхідно пропаять.

Малюнок 5. Послідовність операцій опресування в кільцевих наконечниках: а) видалення ізоляції, б) скручування і укладання в наконечник, в) опресовування кліщами, г) підключення алюмінієвої жили, 1 - штирьовий висновок, 2 - гайка, 3 - оконцованнимі жила проводу, 4 - шайба, 5 - пружинна шайба.

Переноситься джгут на панель ящика і проводиться підключення проводів до затискачів і висновків приладів і апаратів, рис. 6. До одного контакту можна підключати не більше 2-х проводів.

Малюнок 6. Перехід проводів на рухомі конструкції: 1-скоба, 2-джгут з проводів, 3-навіси.

Пайка незакріплених сполук (в стик або в напустку) не допускається. При тісному розташуванні контактів жили закріплюються і після пайки натягується на жилу ПВХ трубка. Короткі перемички між сусідніми контактами можна виконувати продовженням підключається жили проводу.

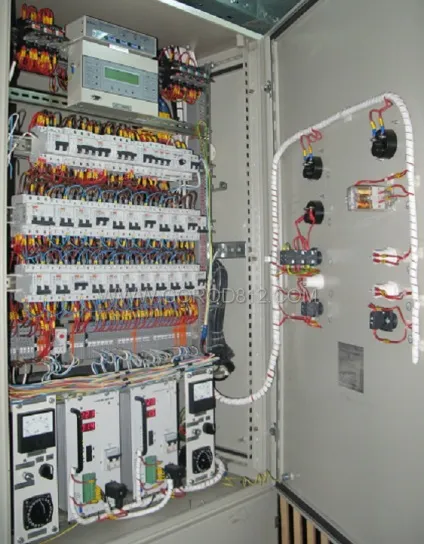

Малюнок 7. Проведення й електричні апарати в шафі управління

Після закінчення монтажу проводиться контроль якості. При цьому зовнішнім оглядом перевіряється маркування проводів за схемою з'єднань, відсутність підрізів струмопровідних жил, якість їх лудіння, відсутність пошкоджень і забруднень ізоляції.
Механічна міцність пайки жив перевіряється пінцетом з надітим на його кінці трубками з полівінілхлориду. Зусилля натягу уздовж осі проводу має бути не більше 10 Н. Не згинайте провід від місця пайки.
Після контролю пайки місце спаю забарвлюється прозорим кольоровим лаком. Правильність приєднань проводів визначається за допомогою тестера.
Контроль полягає в наступному: до одного висновку ланцюга тестера підключається спочатку кінець провідника, напрямок якого необхідно визначити. Потім до кінців провідників, розташованих в іншій частині апарату або комплектного пристрою по черзі приєднується другий висновок тестера. Коли ланцюг виявляється замкнутою провідником, тестер покаже мінімальне значення опору. Це дає можливість переконатися, що даний кінець є шуканим.
