Монтаж печей і димоходів покрокова інструкція
Монтаж всієї опалювальної системи, починаючи з печі закінчуючи димарем, повинен проходити з дотриманням всіх будівельних норм і правил. Виконати роботу можна навіть своїми руками за максимально короткі терміни.
Покрокова інструкція монтажу цегляної печі
Стандартні розміри цегли
Дана схема має на увазі установку печі в заміському дерев'яному будинку, в яку вмонтовано топкова камера у вигляді касети. Основний корпус опалювального приладу викладений з керамічної цегли марки М200, а облицювання проведена за допомогою декоративного каменю.
- Підготовка підстави. Викопайте невелику яму, зробіть піщану і щебеневу подушку.
- Заливка фундаменту. Робимо залізобетонну плиту розміром 1,5 м х 1 м, товщиною 0,2 м. Використовуємо бетонну суміш, оптимальна пропорція якої 1: 1: 3, де одна частина - пісок, одна частина - цемент, три частини - гравій. Підстава арміруем за допомогою металевого дроту діаметром 6-8 мм, яку укладаємо з кроком 100-200 мм.
- Цегляну підставу. Покладіть 3-4 ряди цегли до рівня чистої підлоги, які будуть грати роль підстави для основного корпусу печі. Для приготування розчину для кладки використовуйте спеціальну пічну суміш з червоною глиною. Горизонтальна поверхня фундаменту повинна бути ідеально рівною. Перевірте це за допомогою будівельного рівня.

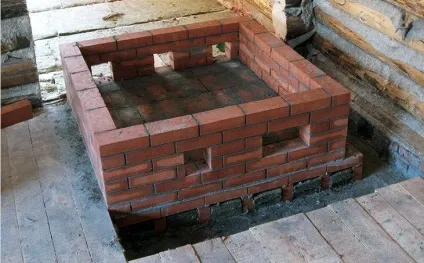

Фундамент топки печі
- Викладаємо підставу під топкову камеру і дровник. Спочатку викладіть цегла без розчину, щоб визначитися з розміщенням всіх елементів. Після цього зробіть укладку 3 рядів цегли. З одного боку передбачте місце для топки, а з іншого - для дров. На цьому етапі також потрібно облаштувати зольник і піддавали.
- Всі металеві елементи для установки камери згоряння сховайте за допомогою цегли.
- Встановлюємо касету каміна. Потрібно поставити корпус топки на цегляну підставу. Обов'язково перевірте будівельним рівнем правильність положення касети у всіх площинах.
- Зведення стін. Перед кладкою стінок приклейте на краю топки будівельний скотч, щоб уберегти корпус від механічних пошкоджень. Цегла укладайте до рівня верхнього обріза топкової камери. Внутрішні елементи виконайте зі звичайного червоної цегли, а зовнішні - з облицювальної. Для додання певної форми матеріалу використовуйте обрізний коло по кераміці.
- Над топкою за допомогою цегли зробіть перемичку, щоб рівномірно розподілити навантаження від верхніх рядів кладки.
- Завершальний етап. Покладіть кілька рядів цегли вище топкової камери і зробіть надпечье. Ретельно затріть всі щілини розчином, щоб домогтися герметизації печі.
Установка цегляного димоходу

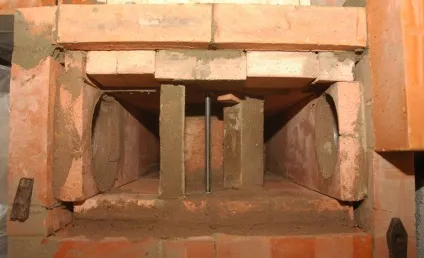

Кладка цегляного димоходу
Після закінчення зведення основного корпусу печі в заміському будинку приступайте до монтажу димаря.
- Спочатку викладіть підставу димоходу з трьох рядів цегли на глиняно-піщаному розчині. Внутрішній діаметр трубопроводу при потужності печі менше 3,5 кВт має становити 130 мм х 130 мм, при потужності 3,5-4,5 кВт - 130 мм х 260 мм, при потужності більше 4,5 кВт - 260 мм х 260 мм.
- Ближче до поверхні перекриття потрібно зробити специфічний протипожежний кожух - распушку. Це досягається поступовим збільшенням внутрішнього діаметра димоходу. Кожен наступний цегла зміщується на ¼ довжини.
- Висота распушки димоходу повинна бути не менше 50 см. Якщо вона менше, тоді поверхню розширення потрібно ізолювати за допомогою негорючих матеріалів. Рекомендується використовувати листи азбесту.
- На ділянці димоходу між перекриттям і дахом викладіть вертикальний стояк з цегли з таким же внутрішнім діаметром, як і в основі.
- З боку вулиці обладнайте цегляну трубу димоходу з розширенням - видрою. Воно потрібне для запобігання попадання вологи з вулиці на горище. Спосіб кладки розширення трубопроводу залежить від кута нахилу даху. Для роботи з облаштування димаря зовні будівлі використовуйте розчин, який містить цемент.
- Встановіть своєрідний металевий фартух для захисту труби, яка відводить продукти горіння з опалювальної системи.
Монтаж подвійного трубопроводу
Дуже ефективна модель димоходу в заміському будинку або дачі, в якій використовується подвійна труба. Внутрішня частина виконується з металевого циліндра, а зовнішня - з цегельного кожуха.
Дана схема має ряд переваг:
- гази, які утворюються в котельній камері, виходять швидше назовні;
- відпадає необхідність облаштовувати спеціальні розширення - распушки;
- збільшення герметичності димоходу;
- продовження терміну служби опалювальної системи;
- збільшення пожежної безпеки будівлі.
Особливістю цієї конструкції димоходу є те, що він встановлюється на опалювальний прилад, а окремо біля нього. Для цього потрібно передбачити невеликий фундамент, який повинен мати глибину 30 см. Після підготовки підстави проводиться кладка вертикальної шахти.
Усередині цегляного кожуха встановлюється металевий трубопровід. Збірку його частин робите зверху вниз, при цьому кожен наступний елемент вставляйте всередину попереднього. Не забудьте ретельно обробити всі стики за допомогою вогнестійкого герметика.
Також в нижній частині трубопроводу потрібно зробити отвір з дверцятами для прочищення опалювальної системи від сажі.
Особливості монтажу печей-камінів

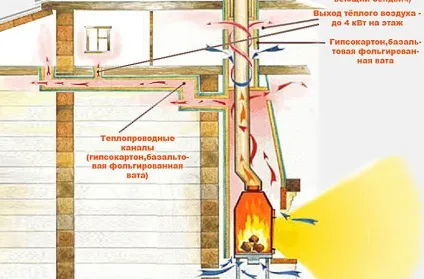

Схема утановка печі для обігріву повітрям
Шановні відвідувачі. Збережіть собі посилання на цей сайт в соц. мережах. Настане момент коли в будинку буде холодно і ми Вам допоможемо :) Поділіться!
Все про цегляної печі
Установка печі-каміна в дерев'яному будинку або дачі повинна проходити з дотриманням пожежних норм:
- відстань від стінок топки до стін, які виконані з горючих матеріалів, має бути 500 мм;
- якщо стіни поштукатурені або покриті вогнетривкої облицюванням, тоді відстань від камери згоряння до стіни може бути 400 мм. Також рекомендується укладати на вертикальні поверхні біля печі-каміна теплоізоляційне покриття з керамічною плиткою;
- стелі повинні бути віддалені від печі-каміна як мінімум на 1,2 м;
- відстань від дверцята опалювального приладу до протилежної стіни не повинно бути менше 1,3 м;
- під корпусом печі передбачте вогнетривке покриття на підлогу, яке повинно відсуватися на 0,5 м від камери згоряння.
Монтаж печі-каміна потрібно виробляти на міцну основу, оскільки цей опалювальний прилад має значну вагу. Якщо у вашому будинку або дачі покладений дерев'яна підлога, тоді встановіть під грубкою додаткові підпори під лаги.
Для досягнення максимальної продуктивності опалювального приладу в дачних будинках проводите монтаж печі посередині приміщення. Перед зольником печі-каміна можна зробити отвір, через яке буде потрапляти повітря під колосники.
Установка димоотводним труби для печей-камінів
Установка відводу на перехідну трубу
Тільки коли проведений монтаж металевого корпусу печі-каміна, приступайте до установки трубопроводу для відведення продуктів горіння з камери згоряння.
Основні вимоги до димоходу:
- перша труба, яка приєднується до грубки, повинна бути одинарної без утеплювача;
- на відстані 600 мм до перекриття робите установку трубопроводу типу сендвіч, який має надійну теплоізоляцію і не сильно нагрівається в процесі експлуатації;
- встановлюйте трубопровід довжиною не менше 5 м.
При монтажі димоходу його потрібно надійно закріпити. Зробіть це за допомогою хомутів, які встановіть через кожні 2-2,5 м. Зафіксуйте, використовуючи ту ж схему, кутові відводи труб і горизонтальні ділянки, які мають довжину більше 1200 мм.
Типові варіанти установки димоходу
Всі стики трубопроводу обов'язково обробіть термостійким герметиком. Всі з'єднання частин димоходу робите нижче або вище перекриття. Це потрібно зробити, що уникнути пожежонебезпечної ситуації і полегшити в майбутньому ремонт опалювальної системи.
Також можете вибрати варіант влаштування димаря, який має на увазі висновок труби через стіну будівлі. У цьому випадку вона повинна бути зведена з міцних вогнетривких матеріалів. Горизонтальний ділянку трубопроводу повинен мати довжину трохи більше 500 мм.
Якщо стіни будівлі виконані з горючих матеріалів, тоді товщина внутрішньої труби повинна бути не менше 2 мм. Також сам отвір потрібно ізолювати за допомогою вогнетривких матеріалів.
Вимоги до висоти димоходу

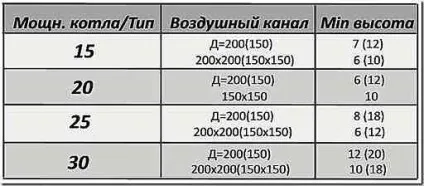

Розрахунок мінімальної висоти димового каналу
Трубопровід для відведення продуктів горіння з опалювальної системи повинен відповідати таким параметрам:
- мінімальна висота труби щодо плоскої покрівлі - 500 мм;
- якщо димовідвод знаходиться на відстані менше 1,5 м до коника, його потрібно підняти на 500 мм;
- коли трубопровід розміщується на відстані 1,5-3 м від коника, його верхня площина повинна знаходитися на тому ж рівні, що і коник даху;
- якщо димовідвод встановлений на відстані від коника більше 3 м, його висота визначається прямий, яка розташовується під кутом 10 ° щодо верхньої точки даху.
При дотриманні всіх правил монтажу всіх елементів опалювальної системи дуже просто зробити своїми руками.
