Монтаж мідних труб своїми руками як зробити водопровід з мідних труб

Розглянемо тепер монтаж мідних труб своїми руками. але, зрозуміло, не сам по собі монтаж, а на прикладі того, як робиться водопровід з мідних труб.

Інструменти для монтажу мідних труб

Перше, з чим потрібно визначитися, наважившись на монтаж мідних труб своїми руками, це монтувати чи водопровід за допомогою пайки або з використанням різьбових з'єднань. Монтаж пайкою є більш економічним, але різьбовій простіше.

Відповідно, різний потрібен і інструмент.

При різьбовому з'єднанні будуть потрібні лише пасатижі та гайкові ключі.

Щоб зробити монтаж мідних труб паянням, потрібні газовий пальник або електрощіпци або будівельний фен, наждачний папір для зачистки місць з'єднань, флюс для пайки.

Відрізають мідні труби за допомогою ручного труборіза:

- або ножівкою по металу.

Після відрізання на трубі утворюються задирки, значить, під рукою повинен бути напилок для їх видалення. Напилком також знімають фаску на з'єднуються торцях.

Гнуття мідних труб виконують трубогибам:

На фото ручної трубогиб для мідних труб; є ще гідравлічний.

Фітинги для монтажу мідних труб

Для монтажу мідні труб застосовуються різні фітинги, не тільки прямі, а й різні фасонні: відводи, косинці з поворотом 45, 90 градусів, трійники і перехідні муфти з однаковими і різними діаметрами (для з'єднання труб одного або різних діаметрів) і ін. На цьому фото показані фітинги для монтажу мідних труб паянням:

А на цьому фото - фітинги для мідних труб різьбові:

Фітинги для різьбових з'єднань виготовляються з латуні, а для пайки - з міді, що видно навіть за кольором деталей (мідні - червоні).

Сполучні деталі можуть мати як внутрішні різьблення, так і зовнішні, зрозуміло, вибрати слід, виходячи зі свого проекту, і з того асортименту, який є в магазинах.

Чим відрізняється монтаж мідних труб для гарячого і для холодного водопроводу?

Водопровід з мідних труб для гарячої і холодної води робиться за однією методикою. Але деталі для тієї чи іншої температури відрізняються за зовнішнім виглядом: для гарячої води застосовуються мідні труби з ПВХ-плівкою.

Виконуючи монтаж мідних труб гарячого водопроводу, ізоляційний шар в місці майбутнього з'єднання, звичайно, попередньо видаляють.

Цангові з'єднання мідних труб

Цангові з'єднання мідних труб виконується за допомогою різьбових фітингів, і це найбільш доступний монтаж мідних труб своїми руками.

Цангові з'єднання мідних труб з фитингом дуже схоже на таке ж з'єднання металопластикових труб. на трубу надягають спочатку накидну гайку, обтискове кільце і потім зістиковують з відповідним фитингом і гайку затягують.

В процесі затягування накидної гайки обтискне кільце, виготовлене з м'якого металу, герметизує з'єднання, обтиску навколо труби. Якщо виникає необхідність у розбиранні з'єднання з обтискним кільцем, то кільце потрібно замінювати, а не використовувати повторно.

Як паяти мідні труби?

Виконуючи монтаж мідних труб своїми руками пайкою, треба пам'ятати про заходи безпеки, оскільки присутній відкритий вогонь пальника, і в зоні пайки температура деталей більше 250 градусів.

Паяти мідні труби не складно: спочатку потрібно зачистити з'єднуються кінці труби і фітинга наждачним папером:

Після цього на них наносять флюс для пайки мідних труб:

Потім підготовлений кінець труби вставляються в отвір фітинга, нагрівають місце з'єднання газовим пальником:

Або будівельним феном:

Коли деталі будуть досить нагріті, в місце контакту підносять дріт-припой і стик заповнюють припоєм (див. Фото вище).

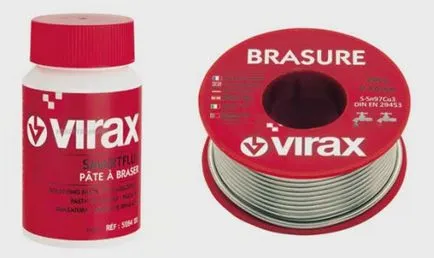

На фото нижче зображені флюс для пайки мідних труб (зліва) і припій:

Флюс - це спеціальна паста, яка знежирює, очищає поверхню, не дає їй окислюватися під час пайки.

Приклади готових водопроводів з мідних труб

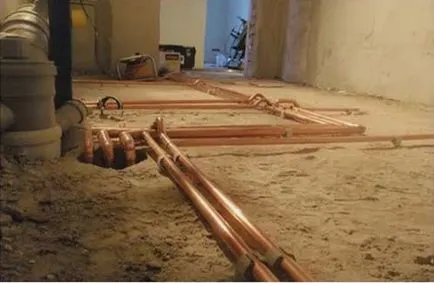

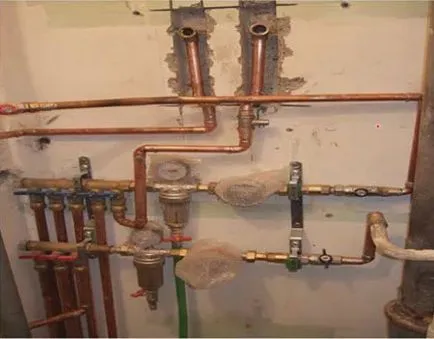

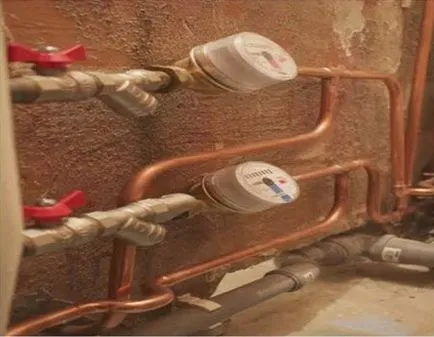

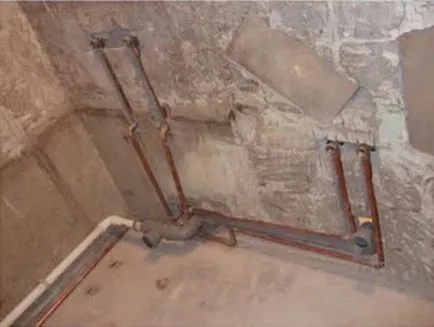

На наступних фото кілька прикладів, в яких водопровід з мідних труб уже готовий:

А тут мідна труба в системі теплої підлоги (хоч і не зовсім по темі розділу):

Монтаж мідних труб своїми руками відносно не складний, однак водопровід з мідних труб може собі дозволити далеко не кожен - ціна на мідні труби досить висока. Крім того, при низькій якості води труби окислюються, набувають зелений колір, а оксиди міді, що потрапляють у воду (питну), м'яко кажучи, не приносять користі здоров'ю. Так що вирішувати, чи використовувати мідні труби в системі водопостачання свого будинку, звичайно ж, вам.
