Монтаж мансардного даху типи, установка крокв, інструменти та матеріали
Викроювання заповітних квадратних метрів будь-яким способом підштовхувало будівельників до пошуку нових конструктивних рішень і використання різних матеріалів без дотримання вимог технології. Часто такі експерименти закінчувалися не дуже вдало. Це змусило більш обачно і технічно підковані підходити до питань облаштування кімнат з трикутними або трапецієподібними стелями. Однією з найскладніших технічних завдань в будівництві мансарди є її утеплення. Дуже важливо щоб теплоізоляційний матеріал на похилих ділянках огороджувальних конструкцій був покладений правильно і з плином часу не давав усадку, зберігаючи свою геометрію. В іншому монтаж даху з мансардою і без неї особливо не відрізняються, це стосується як кроквяної системи і покрівельного пирога.
Типи мансардних дахів
У більшості випадків при слові мансарда ми уявляємо собі скатний дах зі змінним кутом нахилу, багатьом вона знайома під назвою «ламана». Все це так, але це лише один з варіантів виконання мансарди. Взагалі мансардою називають горищне приміщення, простір якого утворено міжповерховим перекриттям і поверхнею схилів даху, похилі площини можуть бути задіяно частково або в повній мірі. Залежно від конфігурації даху існує безліч схем, що дозволяють вписати кімнати в горищну частина будинку. На малюнку 1 показані найпопулярніші і часто використовувані в індивідуальному будівництві конструктивні рішення.
Рис.1 Розташування мансарди в залежності від конфігурації даху
- а, б - в одному рівні, дах двосхилий класична;
- в - в одному рівні, дах зі змінним кутом нахилу (ламана);
- г - в одному рівні, дах з виносними консолями;
- д - в двох рівнях, дах зі зміщенням шипів обпирання
З малюнка видно, що якщо у ламаного даху кут нахилу верхнього ската і нижнього зробити однаковим, що цілком реально, то зовні вона буде дуже схожа з двосхилим класичної. Однак схема силової конструкції повинна залишитися тією, яка використовується для мансардного даху, її загальний вигляд представлений на рис. 2.

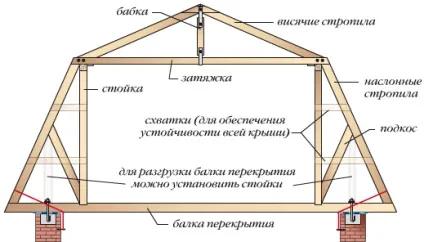

Мал. 2 Схема силової конструкції мансардного даху
- верхній трикутник з крокв, може бути виконаний за типом висить або наслонних конструкції;
- сутичка, може виконувати функцію затягування в конструкції висячих крокв або несучої балки під опорну стійку для наслонних крокв;
- бічні частини силової конструкції, які виконані у формі прямокутних трикутників. Похилі кроквяні системи, з'єднуються між собою за допомогою сутички.
Кроквяна конструкція мансардного даху. Можливі варіанти.
Таким чином, схему мансардного даху можна уявити в форматі простих геометричних фігур, це дозволяє більш наочно представити розподіл навантажень і підпірних і сполучних елементів. Ще раз відзначимо, що при збігу кутів при підставі трикутників 1 і 3 (рис.2), ми отримаємо вид класичної двосхилим даху.
Обчислення навантажень на мансардний дах нічим не відрізняються від інших типів покрівель і виробляються за відповідними нормами і правилами. Багато в чому їх значення залежать від регіону будівництва та кута нахилу скатів.
Так само, на вибір кроквяної системи, впливає довжина прольотів будівлі (відстань між несучими опорами).
Рис.3 Варіанти конструкцій кроквяної системи даху з мансардою
- а - схема пристрою даху в будівлі з прольотом до 6м;
- б - схема пристрою даху в будівлі з прольотом від 6м до 12 м;
- - ферма;
- - підкоси рами;
- - опорна стійка;
- - підкоси стійок;
- - міжповерхове перекриття;
- - горизонтальний прогін;
- - несуча конструкція, що обгороджує;
- - кроквяна нога;
- - несуча перегородка;
- - лати;
- - ригель
В силу того, що загальна система мансардної покрівлі дуже просто розбивається на не складно геометричні фігури, конструктивні рішення для зведення кроквяної конструкції можуть бути найрізноманітнішими.
В якості одного з варіантів наведемо приклад складання окремих фрагментів ферм по типу висячих і наслонних крокв, з опертям на мауерлат (рис.4, 5).

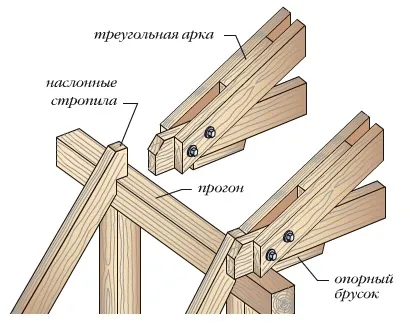

Рис.5 Мансарда з висячими, наслоннимі Варіанти вузлових з'єднань
Тут нижня частина схилу формується прямокутними трикутниками, розташованими вздовж несучої стіни, вони збираються за типом наслонних крокв. Для додання стійкості трикутним фермам, їх додатково зв'язуються переймами. Одна зі сторін бічній частині кроквяної системи одночасно служить опорною стійкою і каркасом для стін мансардних кімнат. Верхню частину даху утворюють висячі крокви, які з'єднують бічні частини конструкції в єдине ціле за допомогою затягування. Вона ж одночасно виконує роль балки стелі приміщення. Оскільки в даному випадку великих навантажень горизонтальна балка не сприймає і працює тільки на розтягання, рекомендується використовувати брус середніх перетинів.
Балка перекриття розраховується під постійне навантаження, зазвичай вона приймається як 400 кг / м2 і дві зосереджені сили від стійок мансарди.
Так само дана конструкція може монтуватися з виносом балки перекриття за несучу стіну (рис.6). В цьому випадку кроквяна нога спирається не на опорний брус, а на балку перекриття, а похилу деталь в обов'язковому порядку підсилюють підкосом.
З'єднання стійки і балки перекриття проводиться шляхом врубки одного елемента в інший на 1/3 висоти горизонтального бруса. В цьому випадку конструкцію даху розраховують як окремі системи наслонних і висячих крокв.
Монтаж мансардного даху-варіант 3 представлений на рис 7, він має схожість зі схемами 1 і 2, але є і суттєва відмінність. Верхня частина силової конструкції виконується за типом наслонних крокв, а значить сполучна ланка - сутичка перетворюється в опорну балку. Її міцності повинно вистачити на те, щоб компенсувати вигинає момент від навантажень ваги стелі приміщення і зосередженої сили від стійки верхньої ферми. Тому в цьому випадку сутичку краще виконувати з потужного бруса, а для крокв можна використовувати дошку.
По суті, ця схема являє собою прямокутний каркас, до встановлених поверх нього кроквами. Монтаж кроквяної системи може починатися з п - образної рами, з подальшою установкою крокв і прогонів. Даний варіант частіше використовують при зведенні дахів складних і просторових конфігурацій.
Матеріали для виготовлення силової конструкції мансардних дахів

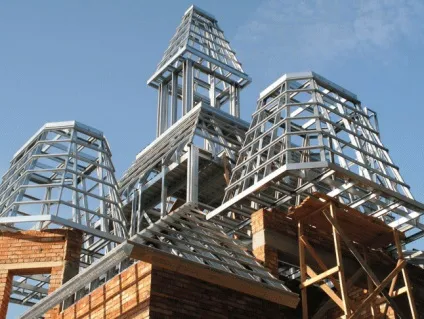

Які матеріали використовуються для монтажу кроквяної системи мансардного типу? Оскільки надбудова повинна бути максимально легкою конструкцією, для зменшення навантажень на фундамент, елементи кроквяної системи традиційно виконували з дерева. Останнім часом все частіше для влаштування верхніх поверхів забудовники віддають перевагу ЛСТК - легких сталевих тонкостінних конструкцій. Незважаючи на те, що за вартістю вони програють дерев'яним конструкціям, але за швидкістю і зручності зборки, терміну експлуатації та простоті технічного обслуговування ЛСТК складно знайти альтернативу. Так само великою перевагою є їх мобільність, тобто в будь-який момент ви зможете розібрати існуючу дах і перекроїти в інший варіант, доповнюючи або виключаючи елементи. Причому збірка ведеться з мінімальним набором інструментів, в ході монтажу можна обійтися Заклепувальний механізмом і шуруповертом.

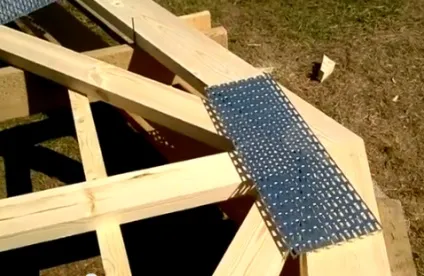

Перелік інструментів для зборки дерев'яних ферм так само не мінімальний: ножівка та переносний домкрат зусиллям 32т. А далі все просто. За проектом робиться вибірка однотипних деталей, і виготовляються елементи конструкції. Потім, щоб виконувати всі розміри до міліметра, збирається одна ферма, вона використовується в якості кондуктора для монтажу всіх наступних ферм. При сприятливому розкладі і маломальской досвіді, за дві - три години на будівельному майданчику можна зібрати три - чотири ферми.
Можливі варіанти, коли кроквяна система виконується з дерева і металевого профілю, особливо це актуально, коли планується використовувати деталі конструкції в якості декоративних елементів інтер'єру.
