Монтаж електрощита своїми руками

Встановити щит і расключіть проводку без певних знань і досвіду роботи досить складно. При цьому щитове устаткування повинно характеризуватися надійністю, зручністю в ремонті і обслуговуванні і відповідати нормам техніки безпеки.

Послідовність підготовчих робіт при установці щита

Для монтажу електричного щита необхідно виконати такі підготовчі роботи.

1. Проект. Виконати проектну документацію може будь-яка організація, що має ліцензію на цей вид діяльності. У проекті розробляються необхідні креслення, і складається специфікація на матеріали і обладнання. На підставі документації виконуються монтажні роботи.
2. Розрахунок навантаження. На цьому етапі слід скласти перелік електроустаткування із зазначенням споживаної потужності і напруги. Кабельні лінії, що виходять з щита, повинні мати маркування. Слід врахувати, що розеткові мережі та освітлювальні підключаються окремо. Окремі електроприймачі, наприклад, кондиціонер або електрична плита, повинні харчуватися по окремих ліній. Оптимальним варіантом стане приєднання окремого ланцюга на власний автоматичний вимикач або УЗО.
3. Складання схеми щита. Конструктиви сучасних щитів продаються в готовому вигляді і передбачають установку різної кількості модулів. Устаткування також є модульним і в щиті кріпиться на DIN-рейку. Ширина модуля становить 18 мм. Чим більше полюсів має виробів, тим ширше його корпус і більше місця займає в щиті.
4. Вибір конструктиву щита. Великий асортимент щитового обладнання дозволяє вибрати щит металевий або пластиковий, настінного монтажу або прихованого, з дизайнерськими дверима або зі звичайними. Все залежить від вашого смаку.
5. Вибір захисного і комутаційного обладнання. Устаткування вибирається по струму, напрузі, призначенням, відключає здібності, варіантом кріплення і іншим. Система повинна бути розрахована так, щоб навантаження було розподілено рівномірно по всім ланцюгах, а захисні апарати відповідали підключається навантаженні. Для розеткових мереж слід передбачати ПЗВ.
6. Аксесуари. Є щити, які поставляються в комплекті з DIN-рейками, нульовими шинами і заземлення, гребінками. Іноді всі ці комплектуючі доводиться купувати окремо.

Порядок складання і монтажу щита

Щоб зібрати і встановити щит, порядок дій повинен бути наступний.

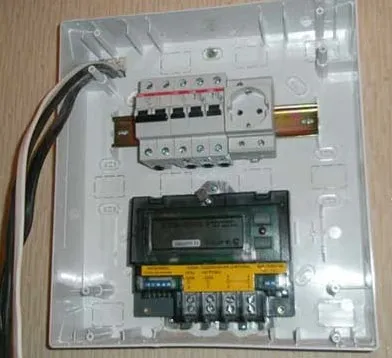

1. Збірка щита. Все електрообладнання повинно компактно розміщуватися в корпусі щита. Необхідно залишити вільне місце для резерву в разі, якщо знадобиться додати ще кілька ланцюгів. Кабель живлення необхідно знеструмити. З корпусу знімаються заглушки, встановлюється DIN-рейка і шини, монтуються кронштейни для кріплення до стіни.
2. Расключеніе проводки. З кінців проводів знімається ізоляція, їх слід розкласти згідно зі схемою підключення.

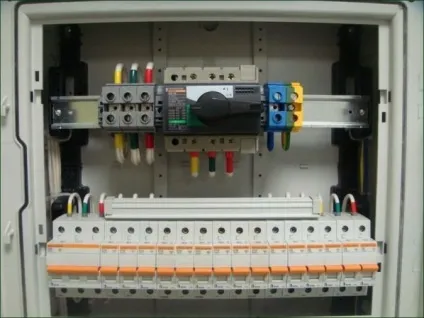

3. Установка модульного обладнання. Щит комплектується всіма необхідними пристроями захисту і управління. Вони встановлюються за схемою. Якщо вступної кабель заходить в щит зверху, то вступної автомат повинен кріпитися в верхній частині щита. І навпаки.
4. Підключення навантаження. До кожного комутаційного апарату підводиться свій провід і закріплюється.

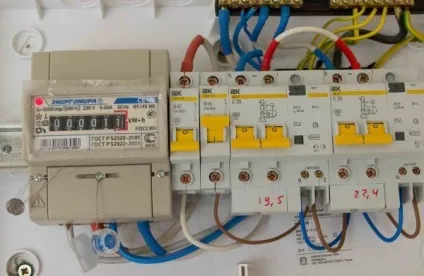

5. Підключення харчування. Далі до вступного автоматичного вимикача приєднуються фази кабелю живлення. Нульовий і захисний провідники підключаються до відповідним шинам. При установці в щиті лічильника електричної енергії його також слід підключити через вступної кабель.
6. Перевірка пристроїв. За вступного кабелю слід подати напругу і по черзі включати апарати на лініях, що відходять. Обов'язково зробити маркування обладнання та кабельних ліній, так простіше буде не заплутатися при обслуговуванні.

Правильна збірка електричного щита забезпечить надійність і коректну роботу всіх систем. Зайва економія може призвести до негативних наслідків і пошкодження встановлених апаратів.
