Монтаж електропроводки в трубах відео, фото, технологія

Перевага даного варіанта

Гідність проведення проводки по металевим і ПВХ труб полягає в наступному:

1. Електропроводка надійно захищається від механічних пошкоджень і несприятливих погодних умов (якщо монтаж електромережі буде проводитися на вулиці).
2. При необхідності можна запросто замінити проводку в квартирі, акуратно витягнувши кабель і пропустивши новий провідник по вже готової трасі. До того ж в даному випадку не потрібно буде пошкоджувати обробку стін для заміни.

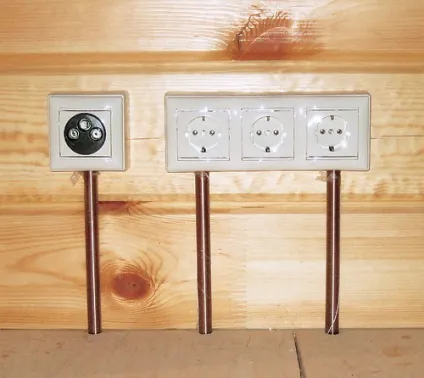

3. У дерев'яних будинках будуть дотримані всі норми з електробезпеки. Відразу ж слід зазначити, що згідно з правилами ПУЕ при проході кабелю через дерев'яну стіну. потрібно обов'язково захищати провідник металевою трубою або рукавом.
4. При проведенні електромережі під землею буде забезпечено захист електропроводки від гризунів - зокрема кротів, які дуже часто перегризають ізоляцію і ушкоджують лінію.

5. У вологих приміщеннях при монтажі проводки в трубах лінія буде надійно захищена від вологи, а в занадто запилених кімнатах відповідно від пилу.

Як Ви бачите, використовувати даний спосіб електромонтажу потрібно тільки в тому випадку, якщо у Вас нестандартні умови. Все це робиться тільки з міркувань електро- і пожежної безпеки.

Як зробити електромонтаж

Насправді самому провести електропроводку в трубах не складно, потрібно всього лише зробити відповідну магістраль і запустити в неї кабель. Технологія монтажу, власне, як і умови застосування пластикових або металевих труб має свої особливості, про які ми зараз поговоримо більш докладно.

У пластиці

Пластмасові труби рекомендується використовувати під час електромонтажних робіт на поверхнях відкритим способом, а також в бетонному стягуванні підлоги.

Технологія прокладки кабелю складається з наступних етапів:

• Згідно електричній схемі стіни або підлогу розмічаються маркером.
• Через кожні 50 - 90 см магістраль кріпиться до поверхні кліпсами або скобами.
• Кабель простягається всередину за допомогою спеціальних протяжок - капронових або сталевих (дроту).
• Труби з'єднуються з розподільними коробками (місцями з'єднання проводів) і між собою за допомогою спеціального паяльника.
• Якщо монтаж проводиться в підлозі, поверх готової траси заливається бетонна стяжка. До речі, відразу ж слід зазначити, що при горизонтальному укладанні магістралі потрібно організувати невеликий ухил у бік розподільних коробок для відведення конденсату.

Вимоги до електромонтажних робіт наступні:

В даному випадку Ви можете використовувати ПВХ / ПНД трубки, а також гофровані - ДКС, які часто використовують при монтажі електропроводки під гіпсокартоном.

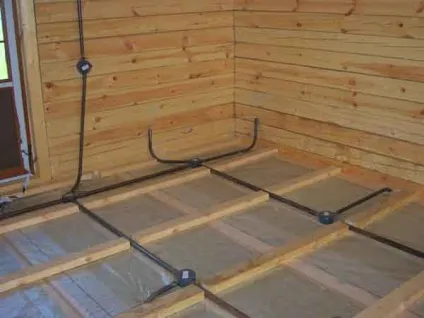

Альтернативним рішенням є використання металевих (як оцинкованих, так і залізних) труб для монтажу прихованої електропроводки. Такий варіант кращий в тому випадку, якщо кабель потрібно прокласти в землі або дерев'яної поверхні, наприклад, при монтажі електропроводки в лазні.

Інструкція з прокладання лінії своїми руками виглядає так:

• Як і в попередньому випадку труби укладаються згідно зі створеним кресленням.

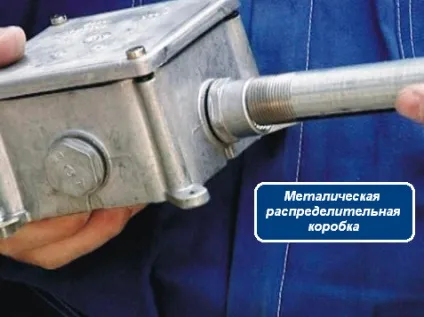

• Для з'єднання елементів використовується зварювальний апарат або різьблення по обидва боки.
• Проводитися заземлення металевих конструкцій, а також організація ухилу в бік розподільної коробки.

• Поверхня захисних елементів забарвлюється для запобігання корозії.

• Кабель простягається всередину за допомогою капронової протягання або металевого дроту.
• Магістраль кріпиться через кожні 50-90 см за допомогою металевих скоб.

Розводка електрики в будинку з дерева

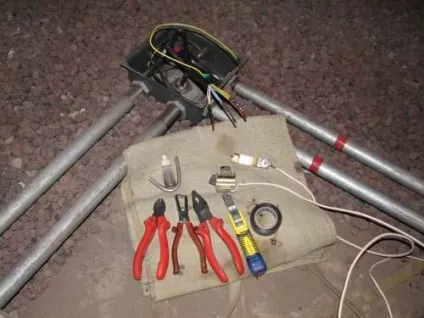

Вимоги до монтажу електропроводки в залізних трубах:

1. Якщо Ви вирішили провести приховану проводку в підлозі. то не слід проводити фарбування металевих елементів, тому що це погіршить зчеплення бетонного розчину з металом.
2. Що стосується перегину, з'єднання проводів, герметизації стиків і мінімального перетину жил, тут все залишається також, як і в попередньому варіанті.
3. Щоб не пошкодити ізоляцію проводки в місці її виходу на поверхню, кінці сталевих трубок потрібно оконцевать втулками.
4. Для швидкого розбирання магістралі рекомендується уникати зварних з'єднань, замінюючи їх різьбовими.
5. Якщо приміщення сухе і без пилу, в місці стику ділянок можна обійтися і без додаткової герметизації.
