Якщо раніше Вам жодного разу не доводилося робити електромонтаж введення в приватний будинок проводом СИП, то після прочитання цієї замітки Ви не станете експертом в цій сфері, ми і не ставимо цієї мети.

Зате коли Ви зважитеся викликати електрика для виконання цих робіт, Ви будете мати чітке уявлення про те, що і як повинно робитися і зможете з легкістю проконтролювати якість і правильність виконання робіт.

Малюнок 1. Міняємо старі дроти на СІП

• Основні переваги СИП.
• Арматура для монтажу введення СІП.
• Правила введення СІП всередину будинку.
• Мінімальні відступи при монтажі введення в будинок.

У приватному секторі до появи СІП монтаж повітряних ліній виконувався багатодротовими алюмінієвим дротом по ізоляторах.

Такі ВЛ займали багато місця так як доводилося витримувати відстань між проводами, але не дивлячись на це при сильному вітрі відбувалися з хлестом, обриви і короткі замикання, іноді горіла техніка. Загалом, нічого хорошого. Зараз ми багатьом жителям приватного сектора міняємо старі електричні введення в будинку на СІП. І Вам із задоволенням замінимо!

Чому зараз доцільніше робити електричний введення в будинок проводом СІП (самонесучий ізольований провід)? Замість старої технології з використанням не ізольованого проводу, який кріпився на ізоляторах.

Основні переваги СИП.

Перше це надійність. Які б не дули вітри і йшли дощі, електричний введення в будинок відмінно захищений від с хлестових і коротких замикань завдяки якісній і міцної ізоляції із зшитого поліетилену. А влітку в спеку завдяки спеціальному матеріалу СІП захищений від сонячного світла і розтріскування ізоляції. Термін його служби від 25 років.

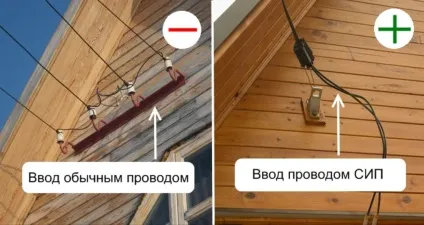

Малюнок 2. Електричний введення в будинок голим проводом і проводом СІП.

Друге гідність це простота і зручність монтажу. Все продумано до дрібниць, є спеціальна монтажна арматура, завдяки якій підвищується надійність монтажу і відпадає необхідність в гаках, ізоляторах і траверсах.

Третє це естетика. Електричний введення в будинок за допомогою СІП виглядає набагато красивіше, ніж звичайний ввід не ізольованим проводом. Чи не псує зовнішній вигляд фасаду будівлі.

Арматура для монтажу введення в будинок за допомогою СІП.

Кількість дроти нескладно порахувати, вимірявши, відстань рулеткою, або ж на око знаючи відстань між опорами, як правило, один проліт це 30 метрів. Мінімальний перетин СІП яке випускається це 16 мм. Такого перетину буде досить для невеликого приватного будинку. Якщо будинок великий потрібно розрахувати навантаження і вибрати відповідне перетин дроту.

Малюнок 3. Арматура для СИП. Заміна проводу від стовпа до будинку.

До опори і стіни будинку СІП кріпиться на анкерні затискачі (рис. 3 а) необхідну кількість два шт.

Анкерні затискачі кріпляться до анкерних кронштейнів (рис. 2 б), для цього протягується петля анкерного затиску в отвір кронштейна і замикається. Необхідна кількість теж два шт.

На цегляній стіні будинку анкерний кронштейн можна закріпити на дюбель цвяхи або анкер клин. На дерев'яній стіні можна закріпити за допомогою саморізів. До опорі ж анкерний кронштейн кріпиться за допомогою кріпильної стрічки з нержавіючої сталі, її тип СИП-Л207.

Для з'єднання СІП і повітряної лінії використовуються відгалужувальні затискачі або як їх ще називають електрики «проколи» (рис.2 в), вони забезпечують надійне з'єднання проводів будь-яких перерізів. Контакти в таких затискачах захищені від вологи і змащені спеціальної контактної пастою.

Малюнок 4. Затягування відгалужувальних затискачів.

СІП на вводі в будинок може бути як двох так і чотирижильним в залежності від того яка напруга ми заводимо в будинок. Якщо введення в будинок 220В (двожильний СІП) то необхідно буде придбати два затиску, якщо введення в будинок 380В (чотирьохжильний СІП) тоді знадобиться чотири затиску.

Правила введення СИП в будинок.

Отже, натягнувши проліт, СИП від повітряної лінії до стіни будинку виникає питання, як правильно завести його в будинок і чи варто це робити саме СІПом, або ж зробити на стіні будинку з'єднання, і всередину будинку заводити мідний кабель? Щоб чітко розібратися в даному питанні необхідно звернеться до таких документів. Перший це ПУЕ в якому не вказано що СІП дозволяється прокладати всередині приміщень. Другий документ це ГОСТ Р 52373-205 в назві якого сказано що СИП призначений тільки для монтажу повітряних ліній. Проте згідно того ж ГОСТу п. 10.3 СІП дозволяється прокладати по стіні будівлі, але необхідно враховувати що по горючих основах його слід прокладати в гофре або кабель каналі.

Виходячи, з цього розуміємо, що введення в будинок потрібно робити в такий спосіб. На фасаді будівлі встановити пломбованого бокс, вуличного виконання зі ступенем захисту не менше IP65 в який встановити 2-х полюсний або 4-х полюсний автоматичний вимикач (в залежності від напруги 220 або 380 В). На автомат завести СІП а від автомата в будинок завести кабель, наприклад марки ВВГнг перетином 10 мм 2. Прохід крізь стіну будівлі потрібно армувати пластикової або сталевою трубою. Номінальний струм автомата краще вибрати на щабель вище, ніж струм автомата встановленого у ввідному електрощиті.

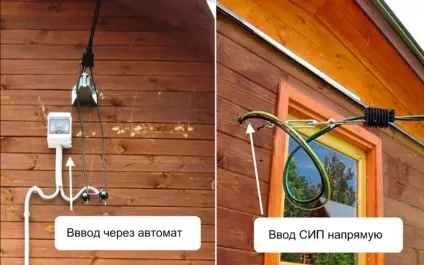

Малюнок 5. Варіанти введення в будинок СІП.

Але можна зробити введення в будинок, безпосередньо не встановлюючи на фасаді будівлі бокс з автоматичним вимикачем. Хоча це буде не зовсім правильно. Багато електрики і навіть фірми роблять введення саме так. І контролюючі організації приймають такий варіант монтажу, без будь-яких перешкод. Вибирати як зробити, звичайно Вам. Але особисто я звик робити все за правилами і схиляюся більше до першого варіанту.

Мінімальні відступи при монтажі введення в будинок.

При монтажі введення в будинок проводом СИП, щоб уникнути пошкодження його проїжджаючим транспортом, пожежі і поразки людини електричним струмом, необхідно дотримуватися правил обумовлені в ПУЕ. В якому, вказані необхідні відстані, такі як:

Малюнок 6. Заміна введення в будинок, правила і допустимі відстані.

• Висота кріплення проводів на фасаді будівлі не менше 2.7 метра.
• Допустиме провисання проводів в прольоті ПЛ до 6 метрів.
• Відстань від опори ПЛ до ответвительной опори не більше 15 метрів.
• Відстань від опори ПЛ до фасаду будівлі не більше 25 метрів.
• Відстань від ответвительной опори до фасаду будівлі не більше 10 метрів.

На малюнку 6 на підставі даних з ПУЕ показано як правильно зробити введення в будинок. Якщо Ви не впевнені в тому, що самі впораєтеся з цією роботою то краще звернутися за допомогою до професіоналів, тобто до нас.
