Димар - це важлива складова і невід'ємна частина котельні установки, каміна і пічного обладнання, що працює на будь-якому виді палива. Серед великого вибору матеріалів для організації відводу продуктів горіння особливо затребуваними вважаються модульні вироби, так звані сендвіч-труби. У статті мова піде про те, як правильно зібрати димохід з сендвіч труб.

Причини популярності сендвіч труб для димоходів

Оперативність монтажу. За допомогою добірних елементів можна зібрати канал будь-якої складності.
Пожежна безпека. Завдяки особливому пристрою зовнішній корпус каналу нагрівається до мінімальної температури.

Високі експлуатаційні показники, досягаються за рахунок аеродинаміки і продуманій конструкції, що працює на запобігання утворенню конденсату.
Димовідвід з сендвіч труб підходить практично для будь-якого опалювального обладнання.
Мала вага всієї конструкції дозволяє обійтися без фундаментального підстави.
Роботи можна виконати власними силами, заощадивши на послугах фахівців. Готові секції виключають помилки і прорахунки.
Естетичний зовнішній вигляд. Підібрати канал можна з нержавіючої сталі і пофарбований у відповідності з каталогом RAL.
Досить довгий термін служби. За даний параметр відповідають використовувані матеріали і правильний монтаж кожного елемента системи.

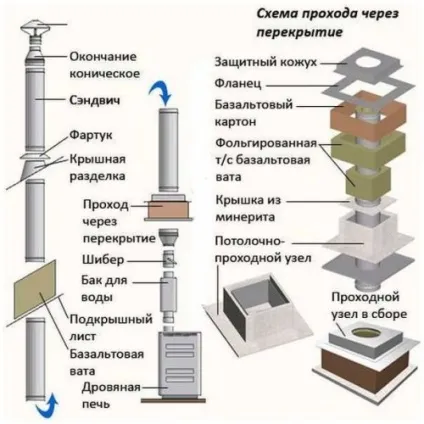

Пристрій димоходу з сендвіч труб

Така система являє собою дві труби різного перерізу. Між ними є теплоізоляційна прошарок частіше з базальтової вати, яка забезпечує швидке нагрівання димоходу, що, в свою чергу, дозволяє уникнути утворення конденсату.

За допомогою готових секцій можна провести збірку каналу без значних трудовитрат. Завдяки ретельно розробленій конструкції з'єднань окремих елементів гарантована міцність і газощільність всієї системи.
Однак не варто плутати такі поняття, як пожежна безпека і вогнетривкість представленого модульного вироби. У зв'язку з чим необхідно вжити додаткових заходів - строго слідувати інструкції, що додається до кожного комплекту, а також дотримуватися всіх норм і правил пожежної безпеки.

сендвіч труби

Кожен елемент димоотводним системи складається з 3-х шарів:

для виготовлення внутрішнього корпусу труби, як правило, використовуються листи з нержавіючої сталі з абсолютно герметичним зварювальним швом;

в якості теплоізоляційної прокладки застосовують базальтову вату, рідше - пінополіуретан. Товщина шару дорівнює 30-80 мм, щільність наповнення становить не менше 120 кг / куб.м. Матеріали прекрасно витримують робочу температуру димоходу, часом досягає позначки в 700 градусів;
зовнішня труба виробляється із сталі AISI 430, міді або латунних сплавів. З'єднання здійснюється за допомогою лазерного зварювання. Такий метод не порушує гальванічний шар корпусу.

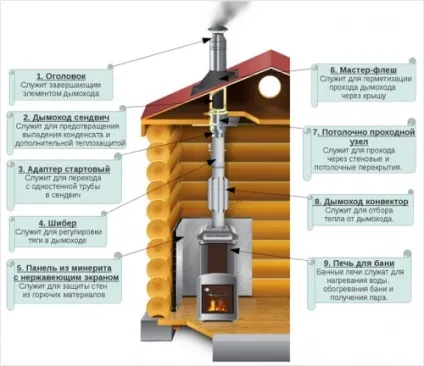

У комплектацію димоходу крім прямих каналів входить трійники-перехідники, пристрій для відведення конденсату і кріпильні елементи. Для зручної збірки додатково можна придбати поворотні модулі, а також вузли проходу крізь перекриття і покрівлю.

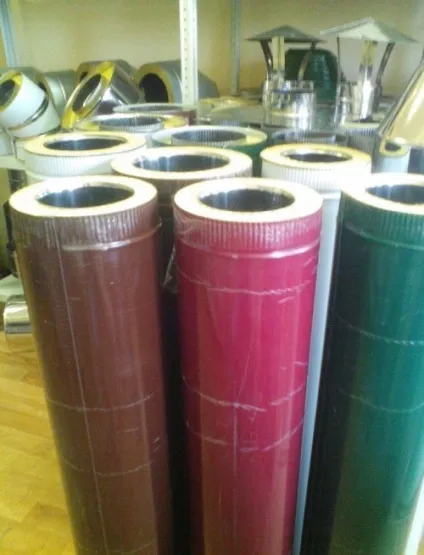

Вироби від різних виробників мають загальні конструкційні особливості. Відмінності полягають у використовуваних матеріалах, товщині ізоляційного шару і температурних режимах в робочому стані. На ринку представлені і канали, пофарбовані порошковою фарбою в практично будь-який колір.

Підготовчі роботи і розрахунки димохідної системи

Перед тим, як зібрати димохід з сендвіч труб треба перевіряється опалювальне обладнання на справність і готовність до експлуатації. Після монтажу димовідводу каналу пристрій можна буде зрушити з місця або відкоригувати його розташування. Агрегат повинен бути міцно закріпленим і стійким. При наявності старого димоходу проводиться його демонтаж. Вихідний отвір у обігрівального приладу ретельно очищається від сажі і кіптяви.

Розрахунок важливих параметрів при облаштуванні димоходного каналу повинен проводитися фахівцями. Багато домовласники відмовляються від їх залучення і намагаються вирішити всі питання самостійно. Для тих, хто вперше стикається з таким завданням, допоможуть наступні рекомендації:

діаметр сендвіч труби для димаря підбирається відповідно до вихідним отвором опалювального обладнання. Даний показник зазвичай вказується в інструкції по експлуатації агрегату;
довжина каналу береться не менше 5-6 м. Причому розрахунок ведеться від колосникових грат або пальника до верхньої частини труби;

зменшити опір виходу продуктів горіння можна шляхом використання мінімального числа поворотів. Оптимальний кут коліна становить 45 градусів. Горизонтально розташована труба до наступної врізки повинна бути довжиною не більше 1 м.

Виходячи від даних рекомендацій, складається схема всієї димохідної системи. Тепер можна сміливо вирушати в спеціалізований магазин. Любителям гострих відчуттів пряма дорога на ринок.

нюанси вибору

Звичайно, бренд виробника має значення. Однак ніхто не застрахований від підробок. Простому обивателю складно розібратися у всіх тонкощах вибору. Тому кілька порад-настанов не будуть зайвими.

Прямуючи в магазин, візьміть з собою невеликий шматочок магніту, обгорнуті в хустку або тонку тканину. Якщо консультант стверджує, що це якісний продукт з нержавіючої сталі, то призначте магніт. Найменше притягання стане для вас фактом для зворотної думки. Тканина ж тут необхідна, щоб запобігти дряпання блискучого металу, тим самим це дозволить уникнути конфлікту з продавцем.
Увага заслуговує товщина стінок труби. Даний параметр повинен бути не менше 0,5 мм. Чим товщі сталь, тим надійніше і довговічніше буде сама конструкція.
Перевірте всі секції на наявність сколів, вм'ятин та інших деформацій або ушкоджень. Форма кожного елемента системи повинна бути рівною, а зварні шви - без переривань.
Рекомендується прямо в магазині зібрати кілька елементів конструкції. З'єднання повинне вийти міцним, не допускається наявність зазорів, вільне ходіння частин.

Заощадити на покупці, безсумнівно, хочеться. Але димохідна система - це не той випадок. Якість має бути на першому місці, а не вартість.

Монтаж димоходу з сендвіч труб своїми руками

Для правильної, безпечної і довговічної експлуатації двостінних димоходів дотримуються таких правил:

загальна довжина каналу повинна бути не менше 5 м. Така висота забезпечує необхідну тягу;
труба повинна бути вище плоскої покрівлі на 0,5 м. Даний параметр дотримується при її підвищенні над коником при похилих дахах, якщо точка виходу каналу від нього знаходиться в 1,5 м;

коли димар має висоту 1,5 і більше метрів без можливості надійного закріплення використовуються хомути-розтяжки або зводять опорну щоглу;
для герметизації стикувальних швів застосовують матеріали з робочою температурою не менше 1000 градусів;
ділянки стикування труб з трійниками, відводами і іншими елементами димохідної системи зміцнюються хомутами;
кожні 2 м довжини каналу посилюються спеціальними стіновими кронштейнами. Для трійника монтується консоль або опорна майданчик. стіни, балки, перекриття та інші елементи конструкції з горючих матеріалів в місцях дотику з двостінної трубою ізолюють або виконують відступ;
від обігрівального приладу повинен йти ділянку без будь-якої ізоляції;
велика частина системи повинна розташовуватися всередині приміщення. Таким чином зменшується різниця температур, а значить обігрів буде найбільш ефективним;
верх димаря захищають оголовком, дефлектором.

При експлуатації забороняється:

використовувати ділянки димоходу для сушки одягу, взуття, віників і інших предметів побуту;
розміщувати канал в безпосередній близькості з легкозаймистими матеріалами;
в якості палива будівельне сміття, предмети з лакофарбовим покриттям та ін.
встановлювати оцинковані вироби в житлових кімнатах і приміщеннях з підвищеним рівнем вологості;
монтувати димоходи з нержавіючої сталі до агрегатів, що працюють на вугіллі.

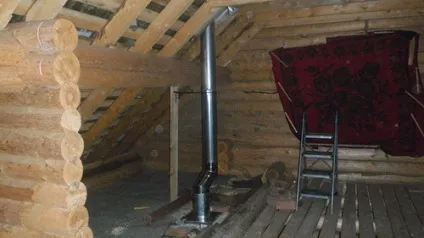

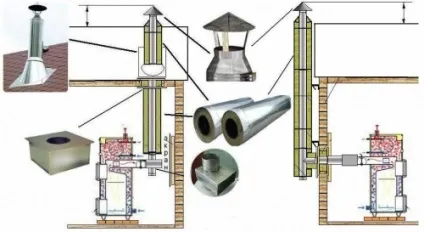

Як змонтувати димохід з труб сендвічів всередині будинку

Особливої складності в монтажі системи немає, тут важливо дотримуватися послідовність з'єднання кожної секції.

Процес починається з установки муфти на димохідні отвір обігрівального агрегату.

До неї закріплюється трійник або горизонтальний відрізок труби. Тут модуль підбирається в залежності від попередньо підготовленої схеми системи. Нижня частина трійника закривається заглушкою, яка через певний проміжок часу знімається для видалення сажі.
У стелі проробляють отвір для проходу вертикальної труби. В даній точці встановлюється патрубок-перехідник. Пряму трубу пропускають з боку горища або з вулиці в підготовлений отвір.
Час, що залишився відстань між каналом і перекриттям ізолюється вогнестійкими матеріалами. Тільки потім можна переходити до наступного етапу монтажу. Слід зазначити, що стиковка модулів в місцях їх проходження через перекриття забороняється.
Пізніше цю ділянку можна обштукатурити і зафарбувати або провести інші роботи щодо маскування непривабливого вигляду.
Далі роботи проводяться на горищі і даху. Димохідні труби спускають зверху і виробляють стикування з нижніми модулями. Такий порядок складання забезпечить захист від проникнення конденсату в канал.

Якщо покрівля плоска, то можна використовувати простий лист з оцинкованого металу, вирізаного у формі квадрата. Він зводиться під покриття для запобігання затікання вологи під час дощу або танення снігу. Краї обробляються герметичними матеріалами.

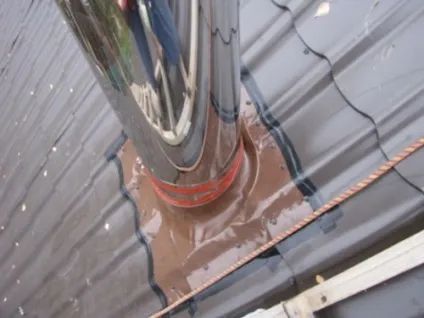

Для похилих споруд можна придбати спеціальний прохідний вузол - бездекільную кризу. Цей елемент виробляють із пластику під певний кут нахилу. Деякі вироби виготовляються з еластичних матеріалів, роблячи їх універсальними. Пластичність дозволяє проводити встановлення на дахах з будь-яким ухилом.
Зовнішня частина труби вінчається оголовком або так званим парасолькою. Роль цього елемента полягає в забезпеченні захисту від попадання всередину труби дрібного сміття, снігу, крижинок граду, а також не дозволяє птахам зайняти «тепленьке місце» для облаштування гнізда.

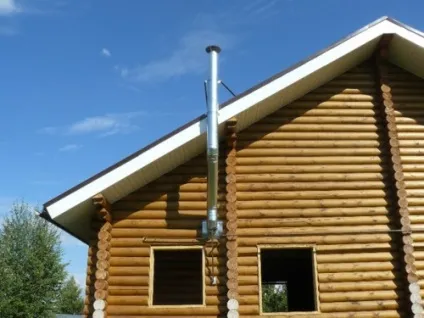

Монтаж димоходу з сендвіч труб зовні будинку

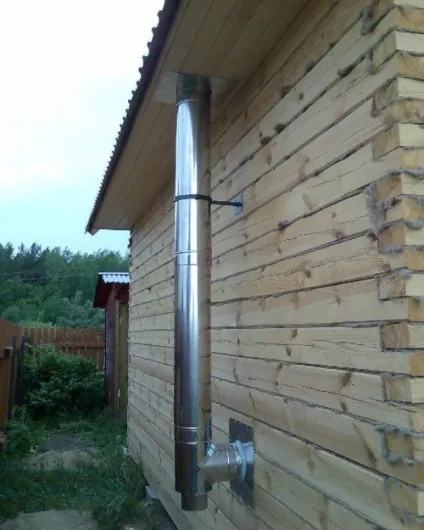

Прийом актуальний для монтажу димаря з сендвіч труб через стіну. Дана конструкція дозволяє заощадити внутрішній простір приміщення. До того ж в деяких випадках неможливо виконати отвори в міжповерховому перекритті або в самій покрівлі через їх конструкційних особливостей.

Початок робіт схоже з монтажем каналу всередині будинку. До стартовою муфті кріпиться горизонтальний відрізок труби або за потребою використовується коліно з різним кутом повороту.
У стіні в точці виходу димоходу проробляється технічний отвір. Крізь нього пропускається чергова секція системи. Вільний простір даної ділянки, також заповнюється теплоізоляційним матеріалом.
На вулиці кінець труби повинен закінчуватися трійником з глухою заглушкою в нижній частині. Для надійності під даним елементом встановлюється опорна консоль.
Перед тим як почати вертикальну збірку каналу на стіни необхідно встановити кронштейни з кроком 1,5-2 м. Спосіб монтажу, а також вибір кріпильних елементів повністю залежить від матеріалу, з якого побудований будинок або виду обшивки.
Для висотних робіт знадобиться сходи, а може навіть і підйомний кран. У міру нарощування конструкції не слід забувати вдягати спеціальні кільця-обручі, службовці частиною кронштейна.
Закінчується сендвіч димохід оголовком (парасолькою). Якщо відрізок підноситься над покрівлею понад, ніж 1,5 м, то рекомендується для посилення і стабільності конструкції встановити кріплення-розтяжку.

В принципі роботи не пропонують особливих складнощів. Важливо дотримуватися послідовність складання. Додаткові інструменти необхідні лише для того різання технічних отворів для проходу труб. Всі етапи вільно виконуються в одного. Напарник може знадобитися для прискорення процесу при монтажі каналу на різних рівнях.
