Монтаж димоходу з нержавіючої сталі

Зведення і створення димохідних систем - набагато більш складна операція, ніж може здатися. На відміну від водо- або газопроводів, димоходи служать не просто для транспортування середовищ. Від правильності їх конструкції залежить ефективність і безпеку роботи всіх підключених джерел тепла. Тому питання установки димових каналів своїми руками залишається актуальним для більшості власників заміських котеджів, будинків і ділянок.

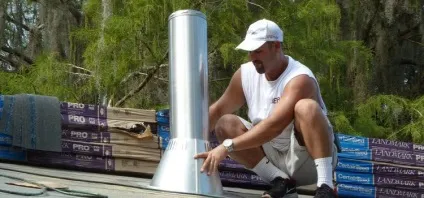

Сучасні димохідні системи з нержавіючої сталі легко монтувати своїми руками

Виготовлення димоходів для котла з нержавіючої сталі своїми руками

Перше, з чого починається установка будь-якої системи відводу диму - це її грамотна проектування. Розрахунок димоходу допоможе істотно спростити монтаж своїми руками і уникнути грубих помилок.

В основі будь-якого димоходного каналу лежить проста циліндрична труба, в даному випадку - з нержавіючої сталі. Саме круглий перетин рукава робить оптимальним підйом гарячого повітря вгору по спіралі. Сам же монтаж димового каналу з циліндричної труби може мати нюанси. Димова труба існує в двох варіаціях:

1. Прямоточная. Тип димоходу, який дуже просто зробити своїми руками. Він проходить прямо вгору по вертикалі від джерела опалення та виступає через перекриття поверхів та покрівлі. Недолік такої системи очевидний - конденсат, що утворюється на стінках, буде стікати вниз і потрапляти в камеру згоряння котла або печі. Конденсат утворюється завжди, незалежно від того, є теплоізоляція або такої немає. Різниця буде лише в його кількості.
2. Поворотна. Включення в систему поворотних елементів - це більш ефективний метод виготовлення димоходів. Основна труба виведення диму може виходити на вулицю як через зовнішні стіни будівлі, так і через покрівлю, як в першому випадку. Котел приєднується до газоходу за допомогою патрубка і поворотного сегмента з кутом 90 градусів. У підставі головного вертикального відрізка встановлюється конденсатосборник. При наявності цього елемента конденсат не потраплятиме в джерело тепла, а буде стікати в контейнер, зроблений своїми руками. Як варіант, рідина зі збірки конденсату може потрапляти прямо в трубу каналізації і виводитися за межі будинку.

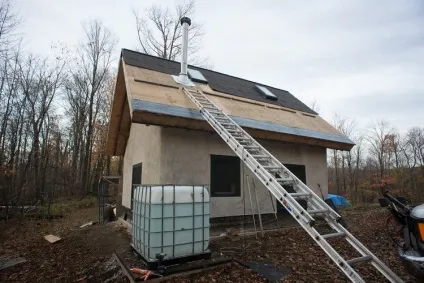

Найчастіше димова труба виводиться назовні через покрівлю

Правила проведення розрахунків при монтажі димоходу своїми руками

Правильна установка і проектування димаря включає в себе також такі моменти, як створення оптимальних умов для регулювання тяги і температурного розширення.

Для можливості регулювання тяги використовується спеціальна заслінка (шибер), завдяки якій димовий канал може повністю перекриватися або ж зменшуватися його просвіт. Перекриття димового каналу необхідно тоді, коли котел відключається, але тепло з приміщення йти не повинно. Часткове перекриття каналу допомагає керувати темпом згоряння палива в печі. При зменшенні тяги доступ кисню також обмежується, і горіння сповільнюється.

Що стосується температурного розширення, то слід пам'ятати, що це властивість є у всіх димарів з металу. Як і будь-які металеві вироби, труби з нержавіючої сталі схильні до розширення при значному нагріванні. Тому бажана установка компенсаторів для таких конструкцій.

Важливо! Компенсатором є рухоме з'єднання, завдяки якому залишається простір для збільшення площі труби через розширення.

Також для вірного монтажу важливе питання з приводу діаметра і марки труби з нержавіючої сталі. Діаметр потрібного вироби можна розрахувати самостійно, але більш точною інформацією будуть рекомендації з технічного паспорта, пропонує покупцеві разом з котлом або піччю.

Приблизний діаметр димоходів підраховують, спираючись на габарити камери паливного згоряння. Чим більше розмір камери, тим більшу кількість палива потрібно для спалювання. Відповідно, і вихід газу буде більш значним. Для пристроїв з відкритою топкою і круглого димоходу з нержавіючої сталі береться пропорція 1:10. Якщо габарити камери згоряння рівні 500х400 мм, то найбільш правильний діаметр димоходу - 180 мм.

Діаметр труби для димаря залежить від розмірів топки печі

Тепер про матеріал: починаючи виготовлення димового каналу своїми руками, не варто братися за виконання циліндричну трубу з листа звичайної харчової нержавіючої сталі. Для функціонування при високих температурах підійде тільки жароміцний нержавіюча сталь, до складу сплаву якої входитимуть такі додаткові елементи, як хром, молібден і нікель. Вони надають металу високу стійкість проти корозії, пластичність і знижують ризик прогорання. З доступних на ринку марок кращим вибором будуть нержавіючі сталі класу AISI 310 S, AISI 316 L, AISI 304 і AISI 321.

Монтаж димоходу для котла з нержавіючої сталі своїми руками

Отже, маючи лист нержавіючої сталі жароміцного класу, достатнього для виготовлення димоходу оптимального розміру, можна приступити до скручування труби. Процедура буде проходити в кілька етапів:

1. Листова сталь скручується в довгий циліндр за допомогою спеціального пристосування - вальців. Краще, якщо труба буде скручена в кілька шарів. Шов скріплюється заклепками для утримання форми. Заклепки повинні бути виготовлені з тієї ж марки металу, що і основна труба, інакше при нагріванні вони просто відпадуть.
2. Для поліпшення характеристик димового каналу можна скористатися кріпильними хомутами. Вони також повинні бути жароміцними. Мінус цього методу скріплення - зазор, який так чи інакше залишається між листами. Його можна заповнити герметизуючої сумішшю, але це не гарантує довговічності з'єднання.
3. Найбільш прийнятний варіант - зварювання шва. Для нержавіючої сталі будуть необхідні зварювальні електродіоди або аргонове зварювання.

Важливо! Виготовлення димової труби своїми руками кілька ускладнює монтаж, так як на згорнутому каналі з нержавійки буде відсутній розтруб. Користуйтеся редукційними перехідниками для герметичного з'єднання деталей.

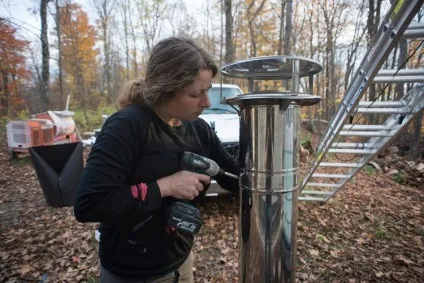

Збираючи димохід, потрібно приділити максимум уваги надійності з'єднання його деталей

Готову димохідну трубу перед початком монтажу обертають базальтової ватою. Ізоляція кріпиться за допомогою металевого дроту. Зверху надівається труба більшого діаметру для отримання так званої конструкції «сендвіч». Зовнішня труба може бути зроблена зі сталі не такої високої якості, як внутрішня.

Монтаж димоходів з нержавіючої сталі: правила та поради

Основні правила, що стосуються монтажу димоходів з нержавіючої сталі, будуть такими:

1. Димохід для котла повинен містити мінімальну кількість горизонтальних ділянок (загальна протяжність - не більше 1 метра) і відвідних колін.
2. Монтаж димоходу з листової нержавіючої сталі має на увазі наявність жаростійких поверхонь, з якими канал стикається: стіни, стелі. Кріплення до стін здійснюється кронштейнами з проміжком в 1,5 метра.
3. З метою зменшення конденсату димову трубу іноді роблять поступово розширюється догори.
4. Не забувайте про встановлення ревізії - отвори з заслінкою, що дозволяє виконувати своєчасне обслуговування і чистку каналу.
5. Верхній кінець труби, що підноситься над коником дахів, накривається захисним ковпаком. Вітається установка іскрогасника.

Проблеми, пов'язані з димоходами з нержавійки, їх рішення

Незважаючи на високу продуктивність каналів димовидалення з нержавіючої сталі, їх власники все ж стикаються часом з певними складнощами в роботі системи. Ми розглянемо найбільш поширені неполадки сталевих димарів, їх причини та можливі способи ремонту:

Рішення: потрібно монтаж нової системи або часткова заміна старої. Якщо ви зіткнулися з проблемою прогорання стінок, не варто намагатися відремонтувати канал своїми руками. Необхідна ретельна перевірка всіх вузлів устаткування, тому найкраще в даному випадку звернутися за допомогою до відповідних служб.

2. Скупчення смолистих і сажових утворень на внутрішніх поверхнях стінок за короткий термін.

Причини: установка погану теплоізоляцію, помилки у використанні опалювального обладнання. Якщо встановлений твердопаливний котел, можливо, ви використовуєте занадто смоляні сорти дров.

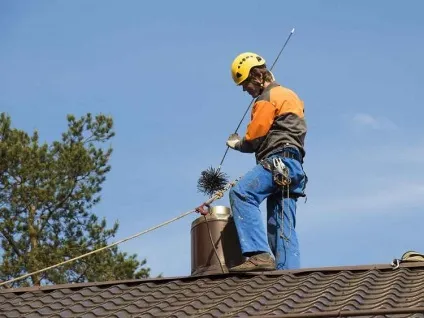

Чистка димоходу повинна проводитися регулярно, це дозволяє вирішити багато проблем з топкою

Важливо! Небезпека скупчень сажі на стінках газоотвода в тому, що їх температура набагато перевищує температуру вихідних газів, вона може перевищувати 1200 градусів. Цього достатньо для швидкого руйнування стінок каналу і загоряння.

Рішення: необхідно проведення ревізії та чистки внутрішніх поверхонь димоходу. Також перевіряється на предмет цілісності ізоляція, при потребі проводиться монтаж нового шару.

3. Порушення герметичності або термоізоляції димаря.

Причини: при експлуатації сталевих димарів проблема задимлення приміщення виникає, як правило, внаслідок прогорання стінок. Знову ж таки, причиною стає використання неякісного матеріалу або помилки в установці системи. У випадку з цегляними димарями таке порушення з'являється при неправильній кладці.

Рішення: потрібна повна діагностика системи димовидалення. Якщо збій герметичності стався через порушення цілісності труби, її необхідно замінити. Якщо неполадки виявлені в шарі теплоізоляції, його також потрібно замінити на більш пожежостійкість.

4. Усередині димоходу накопичується конденсат у великих кількостях.

Причина: інтенсивне утворення конденсату відбувається через відсутність достатньої теплоізоляції або надто низької температури газів, що відходять (нижче рівня Точки роси). Можливі й конструктивні помилки в побудові газоходу.

Рішення: переконайтеся в наявності конденсатоотвода в системі і належним чином утеплите конструкцію.

5. Недостатня тяга при включенні опалювального обладнання.

Причина: невелика висота димоходу над рівнем покрівлі, неграмотне його розташування щодо коника, виступів на даху та інших будівель.

Рішення: питання вирішується тільки зміною конструктивних особливостей димоходу. Можливо, знадобиться перенесення виходу труби через покрівлю.

Ми постаралися висвітлити найбільш серйозні питання, що стосуються установки димоходу з нержавіючої сталі. Проектування і монтаж системи опалення в будинку і виведення продуктів згоряння своїми руками - досить серйозний захід, до якого необхідно поставитися професійно. Без відсутності досвіду і хороших теоретичних знань братися за монтаж самостійно не варто. Така економія може виявитися критичною і для вас, і для ваших близьких.
