Монтаж циркуляційного насоса особливості і покрокова інструкція

Децентралізована система водопостачання в заміських будинках не рідко призводить до появи проблеми, пов'язаної з неможливістю здійснити рівномірний розподіл потоків тепла по всіх напрямках опалення. Прикладом служить закипання води в котлі, коли радіатори далеких приміщень залишаються ледве теплими. У таких випадках необхідний вибір найбільш раціональних засобів вирішення таких труднощів. На сьогоднішній день відомо два способи поліпшення циркуляції:

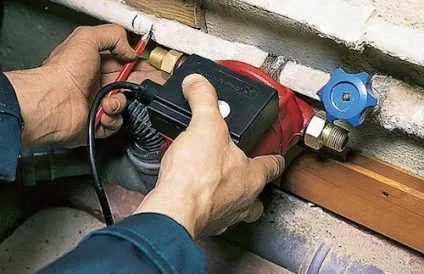

Монтаж циркуляційного насоса

застосування труби значно більшого діаметру,
застосування за допомогою врізання в трубу циркуляційного насоса.

Демонтаж труби - процес досить трудомісткий і дорогий. При цьому вартість нагнітає насоса значно нижче. Крім того, такий вид матеріалу відрізняється рядом таких переваг, як:

здатність швидкого вирівнювання температури в трубі,
виняток завоздушін, що перешкоджають нормальній циркуляції теплоносія,
значне збільшення простору дії всієї опалювальної системи.

Тому установка насоса в систему опалення - найбільш прийнятний варіант.

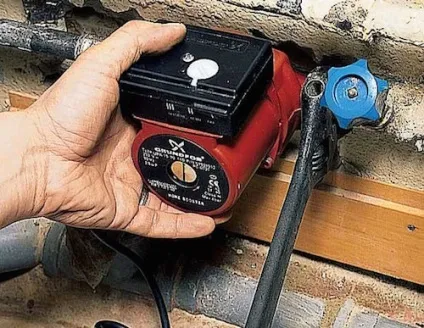

Насос в системі опалення

Види нагнітають насосів і їх відмінні риси

На сьогоднішній день для пересування енергоносія в теплосистеми застосовуються такі види насосів:

Ротор сухих насосів не контактує безпосередньо з теплоносієм.
Особливості сухих насосів:

досить високий показник ККД - близько 80%,
в агрегаті застосовується ущільнювач, що забезпечує герметичне відділення насоса від двигуна,
обладнання рекомендується використовувати для перекачування великих об'ємів води в великих торгових приміщеннях, на фабриках і заводах,
внаслідок створення сильного шуму, для приватного житла такі насоси не придатні.

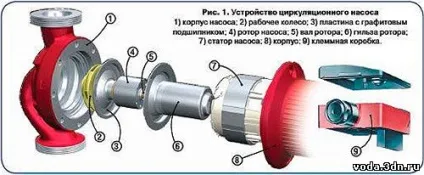

Робоча частина мокрих насосів розташовується в воді, яка ними перекачується. Завдяки рідини, двигун охолоджується, а використовувані вузли змащуються. Для підведення електрики застосовується статор, що гарантує захист електропроводів від впливу енергоносія немагнітним типом склянки.

Циркуляційні насоси з мокрим ротором

Основні переваги даного обладнання:

довговічність експлуатації,
відсутність необхідності в його частому сервісному обслуговуванні,
невеликий рівень шуму,
компактні розміри і невелику вагу,
доступність блоків у продажу,
виконання монтажу в теплосистему на трубах.

Головний недолік - низьке значення ККД близько 40%.

Вибір циркуляційного насоса: правила і рекомендації

Для здійснення правильного вибору насоса слід звернути особливу увагу на характеристики товару, що купується, прислухаючись при цьому до наступних рекомендацій:

Не варто купувати насос надто високої потужності, оскільки в більшості випадків господареві не доводиться використовувати його по максимуму. Щоб уникнути негативних наслідків (у тому числі і створюваний насосом шум), слід купувати апарат з потужністю вище на 10% від необхідного в конкретному випадку значення.
Перед покупкою варто ретельно розрахувати необхідні в конкретному випадку показники витрат теплоносія Q і рідини, а також довжину трубопроводу. Для цього слід розуміти, що:

витрата теплоносія, що проходить через кожну ділянку теплосистеми розраховується ідентично з витратою рідини в котельному обладнанні. Відомо, що в одну хвилину через котел потужністю в 20 квт проходить приблизно 20 л рідини, радіатори потужністю 10 квт - 10 літрів, відповідно.
розраховуючи витрата води в кільцях теплосистеми, необхідно враховувати потужність застосовуваних батарей. Витрата теплоносія залежить від діаметра трубопроводу: чим він менший, тим більший опір виникає на шляху у рідини.
від довжини трубопроводу залежить потужність застосовуваного циркуляційного насоса: чим вона більше, тим потужніше слід вибирати насос.

Монтаж насоса в систему опалення

Підготовчий етап

Перед здійсненням монтажу рекомендується придбати комплект обладнання з наявністю в ньому роз'ємних резьб. Якщо дані деталі відсутні, необхідно придбати їх самостійно. Не варто забувати про покупку фільтру глибокого очищення і і зворотного клапана, щоб забезпечити нормальну роботу теплосистеми.

Вибір і підготовка місця для монтажу насоса

Рекомендується вибирати схему підключення насоса, що дозволяє легко обслуговувати систему опалення самостійно.
Насос варто підключати в місці підключення бака на ділянках трубопроводу спадаючого типу, що дозволяє створювати тут високу температуру.
Перед проведенням установки насоса на трубу «байпас» слід перевірити, чи витримує агрегат сильний напір рідини високої температури.
Для підтримки ефективного функціонування «теплої підлоги» насос варто встановлювати в області подачі теплої води, за допомогою чого виключається можливість появи завоздушіванія.

Монтаж циркуляційного насоса: рекомендації і принципи

Монтаж циркуляційного насоса

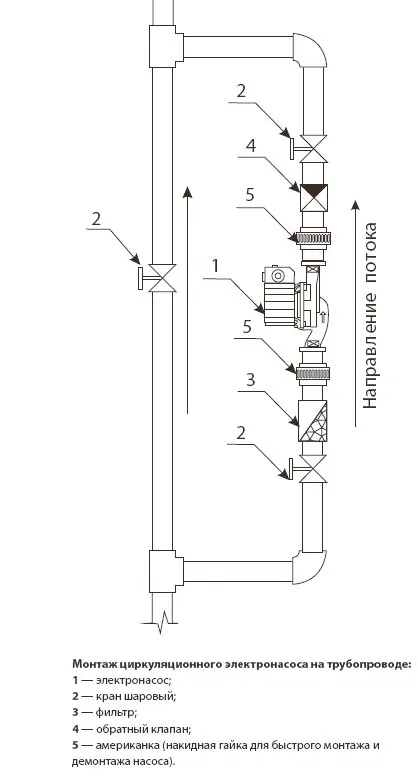

Для здійснення правильної установки насоса в теплосистему необхідно слідувати наступним принципам:

По обидва боки насосного агрегату потрібно встановити кульові крани, які застосовуються для можливості подальшого демонтажу обладнання в разі необхідності його ремонту або інших робіт.
Перед насосом потрібно встановити фільтр, необхідний для очищення води від механічного засмічення і сміття.
З метою видалення повітря, що скупчився в теплосистеми, необхідно встановити певного типу клапан (автоматичний або ручний) нагорі байпаса.
З метою промивання теплосистеми потрібне дотримання напрямки, зазначених вище за допомогою стрілки на поверхні насоса. Напрямок повинно обов'язково копіювати напрямок руху води.
Устаткування необхідно монтувати горизонтально з метою запобігання пошкодження «мокрого» насоса в разі неповного занурення в рідину.
Клеми повинні розташовуватися вгорі.
Обов'язкове використання прокладок, попередньо оброблених герметиків.
Розетка для підключення насоса повинна бути заземлена.

Покрокова інструкція установки насоса

Встановлюючи циркуляційний насос в систему опалення рекомендується скористатися такою послідовністю дій:

Злити воду і прочистити таким чином опалювальну систему. Систему, експлуатований протягом тривалого часу, рекомендується промивати кілька разів, наповнюючи її водою, а потім її спускаючи.
Врізати в спеціальне місце, відповідно до плану, придбаний насос, дотримуючись принципу сонаправленнимі енергоносія.
Після монтажу здійснити заповнення насоса теплоносієм (водою).
Перевірити працездатність опалювальної системи. У разі виникнення будь-яких похибок необхідно їх суворе виправлення.
Вивести із системи накопичився повітря за допомогою центрального гвинта. Вихідна вода - ознака правильності здійснення операції.
Включити встановлений насос після наповнення його водою. При підключенні обладнання до електромережі, рекомендується використання автоматичного запобіжника з особливим прапорцем. запобіжник виконує додаткову функцію вимикача.
Для встановлення додаткового насоса в опалювальну систему врахувати, що він включиться лише після сигналу теплового реле.
Для синхронності в функціонуванні обох насосів, підключити другий насос до реле або використовувати альтернативний варіант паралельного підключення.
