Моя реплікація генератора кромрі-Бедина

Знову я давненько не відписувався)) Буває, чого тепер по робити. Адже не все писати і писати про що, треба і руками нормально що-небудь матеріально зрештою вдіяти! Ось і почав робити =) точніше доробляти.
Тепер трохи історії про реплікацію генератора (конвертера, хз чому конвертер) Кромрі-Бедина. Значить лежали у мене такі керамічні магнітики розмірами 60х25х15 (довжина-ширина-висота (товщина)) без діла між іншим лежали. Думав їх продати, навіть об'яви поразвесіл в інеті, проте лежали вони у мене тиждень за тижнем і припадали пилом. І раптом на, прийшла мислячи, а чому б їх не застосувати в яке-небудь це цікавий пристрій. Так, нагадаю, стояли у мене вони на МГ Бедина, жах нах машина була - убивча, але крута і крива виходила)). Подумав про пристрій Кромрей
Значить вирішив порахувати їх - вийшло 20, а тому як має бути непарна кількість магнітів, то легким рахунок обчислив кількість магнітів на кожній стороні - 5. Ну і понеслося в загальному.

Мал. 1. Початок збірки генератора. Так звані "щоки" і магніти

Випиляв значить нібито счекі для генератора, малюнок 1. Ці щоки являють якраз якусь конструкцію, як би кістка, опороной апарат всього пристрою. Матеріал дерево. Квадрати, розміром в 240 мм і товщиною 8 мм. Випилювалися щоки одночасно, точніше все по Точняк, а ось отвори свердлили в парі, інакше можна отримати круті косяки. Результат тоді буде соплі з носа, психи і т.д. Щоб цього уникнути, з самого початку намагаємося.
Зрештою отримувати ось така нехитра конструкція:

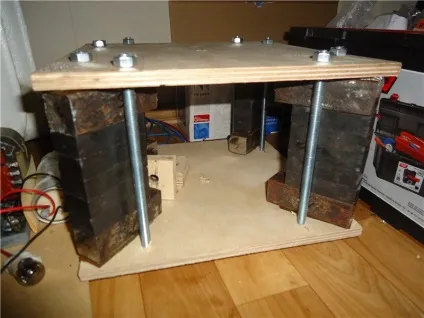

Мал. 2. Кінцева конструкція без ротора. В зборі.

Мал. 3. Ротор з сердечниками

Мал. 4. Ротор з сердечниками ще один малюнок

Мал. 5. Ротор з сердечниками. В іншій позиції

Власне малюнки 3,4,5 одне і теж. Перейдемо до їх параметрами. І знову собстно, на чому тримаються самі сердечники - матеріал немагнітний це сто відсотків. Як називається - не знаю, щось схоже на тексталіт. Токар запевнив, що буде все ніщтяк - повірив йому, бо він ще пообіцяв якщо зламається, то приходь виточити ще за безкоштовно. Хто від халяви буде відмовлятися, особливо знаєш який результат від неї очікувати))) Довжина становить толі 200 мм, толі 210 мм. Кароче становить і все.
Йдемо далі за малюнками. Сердещнікі. Матеріал - сталь, сплав заліза якийсь, не така сталь як у напрямних поля. На вигляд відрізняються, але магнітне поле проводять. І слава богу. Параметри: довжина - 150 мм, діаметр капелюшка 25 мм, діаметр стрижня, на те що намотується дріт (вони ж котушки). Думаю, окремо про котушки не забуду розповісти.

Мал. 6. Підготовка струмознімачів.

Після того як намотаємо катушечки, потрібно від кудись знімати отриманий струм, а точніше з чогось знімати. Тому подумавши близько доби по визначенню витрат і оптимізації спало на думку одне - кришечки. від пляшок газованої води. Дивимося на малюнок 6. Аха значить, придумали, просверілі, вставили, далі чого. Ну чого-чого. потрібно залити якийсь хренью, нібито епоксидного клею.

Мал. 7. Струмознімач, підготовка. перший ракурс

Мал. 8. Струмознімач, підготовка. другий ракурс

Замість епоксидного клею вирішив замутити на основі епоксидного клею. ( "Вдихніть побільше повітря") Клей називаца - СуперХват. Написано нібито епоксидний клей. один до адному. Равнокомпонентний. Що вийшло - малюнки 7,8. Так само для проведення були просверліни отвори. Клей на кшталт засох за пару годин, але вирішив таки протримати його для надійності добу. Сохнув на батареї, а там гаряче, пристойно.
Гаразд, пластмаса пластмасою, але потрібно все таки буде знімати електрику, а значить потрібна якась провідна доріжка. Пфф недовго думав, згадав що є стрічка мідна. Херако-Херако і готово!

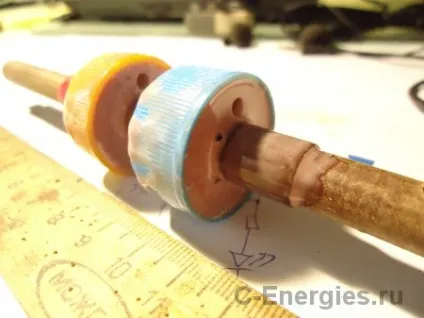

Мал. 9. Готові струмозйомники

Отримали струмозйомники. Начебто добре представлено як я це реалізував. Тобто зробив випили в кришках, зафігачіть туди кінець стрічки, приклеїв по колу зафігачіть туди звідки почав. ВО як! Хітропопік :)
Схоже настав час розповісти про котушки:

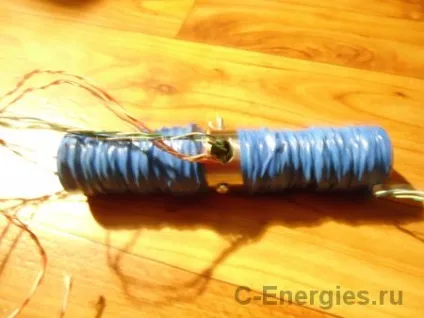

Мал. 10. Котушки на першій половині.

В загальному. Взяв провід UTP, який застосовується при прокладанні інету. 8 (вісім) метрів для кожної чверті котушки. Тобто поясню. Всього у нас по суті 4 котушки виходить, ось на кожну котушку влізло 8 метрів УТП-кабелю з кількістю жил рівне 4.
А ось вся конструкція сердечників, котушок і ротора в зборі:

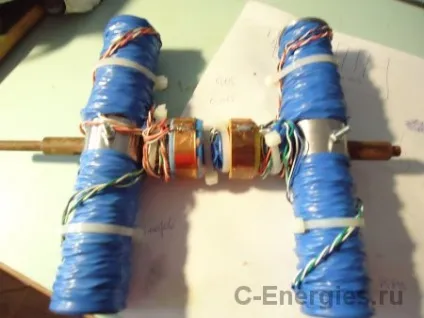

Мал. 11. Весь ротор в зборі.

А на вигляд вийшло нічого так! Краса.
Окремо слово про підшипники.

Мал. 12. Підшипники в зборі.

Параметри підшипників не говоритиму, не бачу в цьому сенсу, однак хотілося розповісти, про мою помилку. На малюнку видно як зробив. Начебто круто, мислепроводяще, але не є добре, можна було скоротити витрати на матеріал. А якщо бути точніше, то по зовнішньому діаметру підшипників випиляти в щоках під їх діаметр отвір, а закріплювати (щоб не відлітали) кришечкою. У мене ж вийшла окрема ємність для підшипників, але працює. Така мислячи до мене прийшла пізніше, після початку робіт.
Трохи повернемося в минуле:

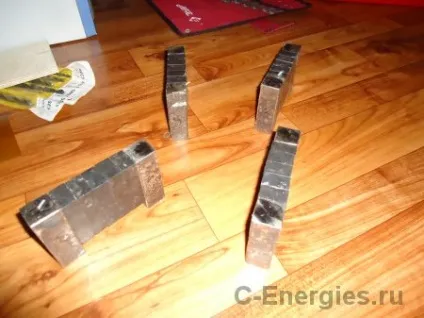

Мал. 13. Залізно-магнітні Коняшко.

Ось вона збірка напрямних і магнітів. Йдемо далі.
Тому як все є, залишилося зібрати вже все це справа:

Мал. 14. Конструкція у зборі. Вид нібито з далека

Мал. 15. Конструкція у зборі. Вид поблизу (нібито)

Вийшло славненько! Однак нахрена збирали, крутити адже чимось потрібно? але ось чим. знову питання та не простий, а на вагу долара (золото на цей час чет за ціною гівна). Насамперед в голову лізуть двигуна від шуруповерта. Гаразд, хрін з ним! Куплю.

Мал. 16. Привід генератор - двигун від шурика

Чи не вразив він мене звичайно. Поневірялася (якщо так можна сказати, м'яко кажучи) нескольо днів, то "хрестовина" (гума між двигуном і генератором) прокручувалась, то рвалася. Почав далі шукати. Але поки між пошуками потрібно було доробити струмовий частину генератора. Струмознімачі є, але немає струмознімачів з струмознімачів))) Знову завдання, думав дві доби. Рішення знайшлося просте, навіть випилювати нічого не довелося - у мене залежалися планки від оперативної пам'яті (давньої). Текстолит там потужний. Дуже навіть. Вийшло в зборі ось що:

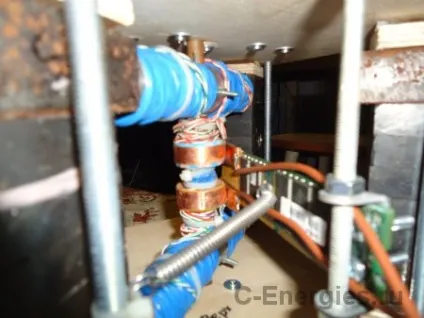

Мал. 17. Струмознімачі з струмознімачів.

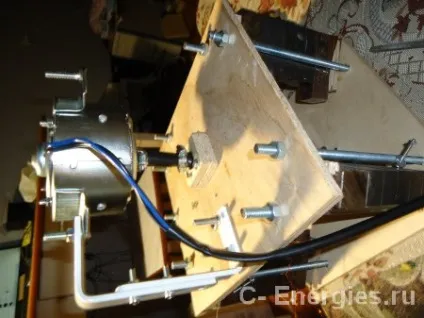

В принципі все тип-топ. Але шукав двигун. Підказали звернути увагу на електродвигун від радіатор автомобілів. Вирішив сходити глянути його параметри, так дійсно - 110 ват, 12 вольт 2600 оборотів в хвилину. Повинно вистачити. Знайшов найдешевший.

Так пох, що картинка перевернута злегка, зате зрозуміло, що там двигун стоїть і нормальний :). Звичайно довелося потрудитися на з'єднанням між двигуном і генератором, але це легко обходиться (нібито зламується). Але дам пораду невеликий, необхідно щоб діаметри валів збігалися або були близькі, тоді з'єднанням легше підібрати і не буде гемора.
Ще на останок дам пораду - починати розробляти даний генератор краще розмірів валів як двигуна так і генератор.

На цьому перша частина закінчується :)
