Як зробити модульну сходи своїми руками? Які конструктивні виконання модулів можливі? І, що важливіше - чи вигідно це? У статті ми постараємося відповісти на ці питання.

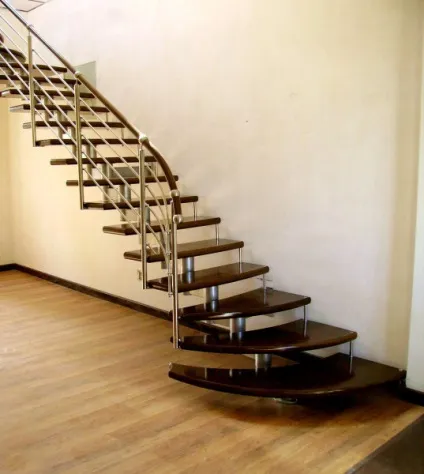

Модульні сходи з дерев'яними сходинками.

Що це таке

Спрощено кажучи, модульної називається сходи, що складається з великої кількості однакових елементів. Найбільш популярні варіанти виконання, в яких зчленування між ними дозволяють монтувати елементи конструкції під довільним кутом один до одного. В результаті з одного набору конструктивних елементів може бути створена пряма, L-образна або спіральні сходи.

Уточнення: модулі для прямих одномаршових сходів конструктивно простіше і забезпечують жорстке з'єднання з меншим навантаженням на несучі елементи. Однак збирати з модулів прямий марш - затія, м'яко кажучи, сумнівна. В цьому випадку ускладнення конструкції щодо цілісних косоуров (несучих балок) нічим не виправдане.

Гідності й недоліки

Для початку розберемося, наскільки осмислено ця затія - монтувати модульні сходи на другий поверх своїми руками. Уточнимо: зараз ми говоримо про встановлення готової конструкції, а не про самостійне виготовлення її елементів.

Для збірки не потрібні навички зварювальника і зварювальне обладнання.
Форма сходів може варіюватися в залежності від обрисів стін і ваших естетичних уподобань.
Вам немає необхідності шукати виріб, висотою точно відповідне висоті вашої стелі.
Ухил у багатьох конструкціях теж може варіюватися, що дозволяє зробити сходи або більш зручною, або більш компактною.
Конструкція неминуче буде поступатися міцністю суцільнозварний сходах. Велика кількість рухомих і збірних з'єднань, які фіксують гвинтів означає, що під циклічної навантаженням елементи почнуть рухатися одна відносно одної. Звідси - поступовий знос і необхідність періодично підтягувати з'єднання.

Одномаршова сходи: просте рішення

Ціна готового модульного комплекту німецького виробництва для стелі заввишки 3 метри починається від 200 000 рублів. Більш дешеві китайські сходи, на жаль, часто виробляються з низькоякісних сталей і служать недовго. При цьому суцільнозварна сходи бездоганної якості і зі сходами з дерева благородних порід обійдеться як мінімум удвічі дешевше.

Виготовлення та збирання

Чи можна варити модульні сходи своїми руками? Наскільки складно виготовити окремий елемент такої конструкції? Як зібрати готові сходи з таких елементів?

Давайте розберемо кілька конструктивних рішень.

суцільнозварний модуль

На фото - сходи з суцільнозварних модулів, вид знизу.

Елемент являє собою дві труби, діаметри яких підібрані таким чином, щоб одна входила в іншу без зазору. Труба більшого діаметру розрізається по подовжньому шву; по обидва боки від розрізу приварюється знову-таки розрізана уздовж прямокутна профтруба. Через отвори половинки профтруби стягуються болтами.

До верхнього торця більш тонкої труби приварений фланець з отворами під кріплення сходинки. Нижня і верхня модулі забезпечені майданчиками під анкера, якими вони кріпляться до перекриттів або перекриття та стіни.

Збірка починається з кріплення до підлоги анкерами нижнього модуля. Потім послідовно встановлюються інші елементи; верхній фіксується анкерами. Стягнуті болти забезпечують жорстку фіксацію модулів один щодо одного.

Потім до фланців притягуються шурупами або болтами з потайними головками сходинки.

Креслення модульних сходів своїми руками з переліком основних операцій по їх спорудженню нескладно знайти на нашому сайті

Важливий момент: якщо сходи проходять уздовж капітальної стіни, не завадить закріпити ближні до неї краю сходинок куточками. Конструкція стане куди міцніше і стійкіше.

Останнім встановлюється огорожа. Найпростіший спосіб кріплення балясин до сходів виглядає так:

На трубі діаметром 1/2 - 3/4 дюйма нарізається довге різьблення.
У сходинці сверлится отвір відповідного діаметру.
На різьбу майбутньої балясини сгоняется контргайка, після чого вона пропускається через отвір в сходинці і фіксується другий контргайкой. Варто врахувати, що міцність такої конструкції по відношенню до горизонтальної навантаженні невисока і обмежена міцністю деревини сходинки.

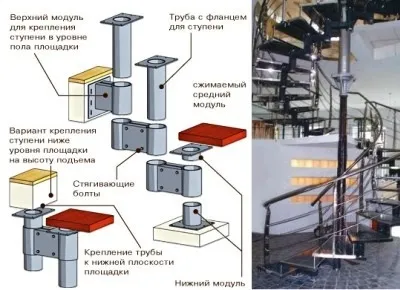

затискні труби

Модуль складається з власне елемента косоура і затискної труби з фланцем під сходинку.

Від попередньої конструкція елемента відрізняється тим, що в ній використані дві розрізні труби однакового діаметра. Два елементи поєднуються трубою меншого діаметру, яка, як і в попередньому рішенні, затискається болтами всередині модулів.

Труба виконує не тільки функцію сполучного елемента: вона несе на собі фланець, до якого кріпиться сходинка. Завдяки такому виконанню можливе незалежне регулювання висоти ступенів.

Інструкція по збірці практично не відрізняється від сходів з суцільнозварних модулів. Різниця лише в тому, що тут конструкція дозволяє спочатку жорстко закріпити нижній і верхній елементи, а потім з'єднати їх між собою.

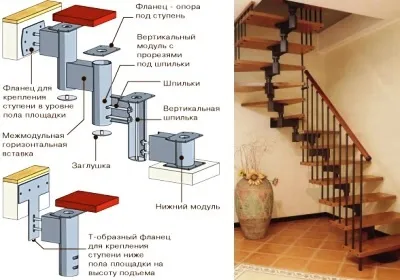

Збірка на шпильках

Модулі стягнуті шпильками.

ВТрехколенная сходи - особливості конструкції »width =» 640 "height =" 360 "frameborder =" 0 "allowfullscreen =" allowfullscreen »>

Успіхів в будівництві!
