Мінітрактор з мотоблока нева покрокова інструкція

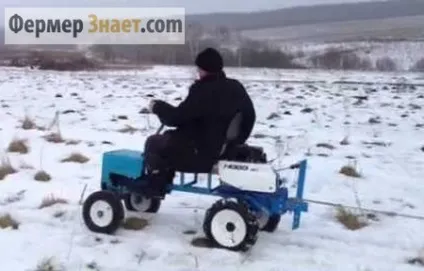

Міні-трактор з мотоблока Нева - це оптимальний варіант для тих, хто вміє цінувати свою працю. Нева - це багатофункціональний мотоблок, який призначений для обробки невеликих полів і дачних ділянок. У цієї техніки є тільки один, але дуже суттєвий недолік: за агрегатом потрібно ходити самостійно і прикладати певні зусилля, особливо при проведенні орних робіт.
Якщо врахувати, що на дачних ділянках працюють в основному люди пенсійного віку, використовувати мотоблок для них досить важко. Тому оптимальним рішенням буде вдосконалити пристрій, перетворивши його в міні-трактор. Це можна зробити своїми руками. Для цього вам знадобляться схеми і креслення майбутньої машини, матеріали, інструмент і трохи вміння.
особливості конструкції
Якщо зібрати міні-трактор, використовуючи мотоблок Нева, можна істотно збільшити продуктивність праці на присадибній ділянці. Переваги міні-трактора полягають в установці другої колісної осі і водійського сидіння. Погодьтеся, що сидіти в зручному кріслі і крутити кермо набагато зручніше, ніж ходити весь день пішки, вхопившись за рукоятки мотоблока.
Зробити саморобний міні-трактор можна двома способами: придбати вже готовий адаптер або вдосконалити мотоблок своїми руками. У першому випадку, від вас не буде потрібно взагалі ніяких зусиль, крім фінансових вкладень.
Адаптер для мотоблока - це причіпна візок, оснащена водійським кріслом, яка кріпиться до основного агрегату за допомогою жорсткої зчіпки. Вартість таких пристроїв варіюється від 7 000 до 9 000 рублів.
При необхідності до адаптера докуповуються напівпричепи та навісне обладнання, з яким буде працювати міні-трактор. З недоліків такої конструкції можна відзначити повну відсутність комфорту для оператора.
Якщо збирати конструкцію своїми руками, можна отримати міні-трактор, який за своєю продуктивністю і зовнішнім виглядом практично не буде поступатися заводським моделями. Крім того, власники майбутнього міні-трактора зможуть обладнати техніку на свій смак і відповідно до індивідуальних запитів.
З чого почати?
Саморобний міні-трактор починається з того, що заготовлюються креслення і чертятся кінематичні схеми. Креслення потрібні для того, щоб краще представляти майбутню конструкцію і визначиться до необхідного матеріалу.
Схеми креслять для того, щоб розрахувати навантаження на раму і тягове зусилля, необхідне для виконання сільськогосподарських робіт. Наприклад, рама може бути суцільнометалевої або переломною. Перший варіант забезпечує конструкції надійність, а другий маневреність.
Грає роль і розташування двигуна. Оптимальний варіант, коли силовий агрегат розташовується ззаду, за водійським кріслом. Це дасть провідних коліс техніки більш надійне зчеплення з грунтом, а водій додасть вагу на передній ведений міст. Таким чином, саморобний міні-трактор не буде перекидатися тому при виконанні орних робіт по твердому грунті.
Підготовчий етап
Розглянемо, як буде виглядати переробка мотоблока на прикладі «Нева» МБ-23С. Наш вибір пояснюється тим, що ця модель оснащується 9-сильним, чотиритактним дизельним двигуном виробництва SUBARU. Завдяки настільки потужною силовій установці, саморобні конструкції будуть володіти необхідним зусиллям для роботи з навісним обладнанням. Отже, для робіт вам знадобляться наступні матеріали:
З інструментів варто підготувати:
- Зварювальний апарат.
- болгарка
- дриль
- Набір гайкових ключів.
Збірка міні-трактора
Переробка мотоблока починається з виготовлення рами. Несуча конструкція робиться з заготовленого металу, який необхідно нарізати на шматки потрібної довжини. Зробити це можна за допомогою болгарки. Скріплювати елементи між собою можна за допомогою болтів або електрозварюванням.
На цьому етапі слід продумати і встановити пристосування для роботи з навісним обладнанням. Якщо остов планується зробити в переломному варіанті, напіврами повинні з'єднуватися між собою шарнірами. В цьому випадку, рульова колонка повинна розташовуватися безпосередньо на місці перелому.
Після складання рами можна приступати до ходової частини. Якщо двигун буде розташовуватися спереду, то ширина колії буде обумовлюватися базовими колесами мотоблока.
Задні колеса будуть кріпитися до рами за допомогою додаткової осі, яку можна зробити зі шматка труби підходящої ширини. На кінцях труби запресовуються втулки з підшипниками, на які будуть встановлені колеса.
При задньому розташуванні двигуна, ширину колії потрібно розширити, інакше міні-трактор не отримає необхідної для роботи балансування. В цьому випадку базові колеса знімаються з мотоблока і встановлюються на більш широкий міст.
Принцип складання, такий же, як і в попередньому варіанті. Покришки на саморобний міні-трактор повинні оснащуватися грунтозацепами, це поліпшить зчеплення техніки з грунтом.
Для рульового управління можна використовувати рукояті від мотоблока. Такий варіант міні-трактора зробленого своїми руками буде нагадувати мотоцикл. При русі заднім ходом, така схема управління буде доставляти масу незручностей. Краще встановити на трактор звичайну рульову колонку.
Якщо використовується суцільнометалева рама, кермові тяги повинні інтегруватися в передню вісь. Якщо саморобний міні-трактор вирішено зробити на шарнірно-зчленовані рами, то рульова колонка буде повертати передню напіврами цілком. Для цього використовуються дві зубчасті шестерні. Одна з них жорстко приварюється до передньої напіврамі, інша встановлюється на рульову колонку.
Водійське сидіння встановлюється на приварені до рами санчата. Саме сидіння можна зняти з будь-якого легкового автомобіля, головне, щоб воно було регульованим і зручним.
Для роботи з напівпричепами, до задньої частини рами можна приварити фаркоп від легкового автомобіля. Сам напівпричіп теж можна зробити своїми руками. Для цього знадобиться кілька листів легкого металу і металеві куточки.
Для роботи з плугами і культиваторами приварюється додатковий кронштейн. Для роботи з навісним обладнанням, можна встановити додаткову гідравлічну систему. Насос і гідророзподільник можна зняти з будь-якої сільськогосподарської техніки.
Варто відзначити, що якщо ви плануєте використовувати міні-трактор в темний час доби або пересуватися по федеральних трасах і міських вулицях обов'язково повинні встановлюватися фари і габаритні вогні.
На мотоблоки «Нева» МБ-23С, фари є, але це важливий елемент декору. Двигун не має виходу 12-ти вольта виходу. Тому для роботи освітлювальних приладів знадобиться встановлювати додатковий акумулятор.
Після складання саморобний міні-трактор потрібно змастити і випробувати. Після обкатки переробка мотоблока вважається завершеною і техніка готова до експлуатації. При бажанні, можна встановити на міні-трактор додаткові елементи обшивки.
