Міні токарний верстат по металу своїми руками

Мрія кожного самодельщиков, моделіста і домашнього майстра - токарний верстат. Всі, хто встиг зробити приватизацію соціалістичного майна, сьогодні мають величезні бонуси у вигляді токарних верстатів, свердлильних та інших засобів малої механізації у себе в гаражах і майстернях. Хто не зміг - доводиться робити верстати своїми руками, оскільки мінімальна вартість маленького средненького токарненького китайського верстата відповідає річній зарплаті нашого недепутати. Вихід один - робити верстат своїми руками, ніж зараз ми і займемося.

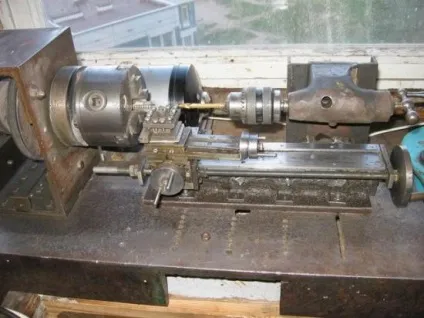

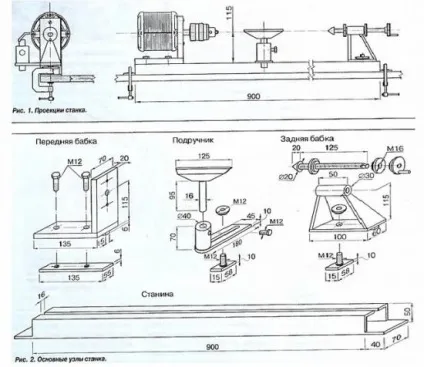

Настільний токарний верстат, основні вузли

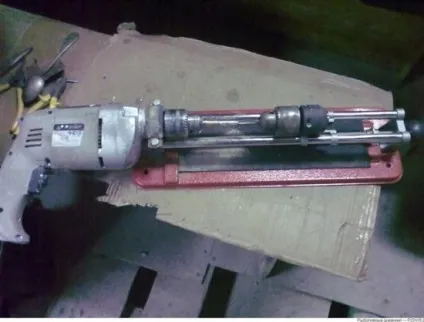

Міні токарний верстат по металу своїми руками виконується на основі того, що було зроблено в умовах виробництва, але в силу тих чи інших причин вже не служить за прямим призначенням. Це означає, що основні вузли і агрегати міні верстата доведеться брати від інших пристроїв, абсолютно до цього не пристосованих, адаптувати їх і використовувати всю свою кмітливість.

Так, основними деталями токарно-гвинторізного або токарно-фрезерного верстата повинні бути:

• станина, міцна металева конструкція, що забезпечує стійкість і міцність всієї конструкції;
• напрямні для токарного верстата - справжній головний біль самодельщиков, тому що вони повинні мати точність і стабільність, направляючі як поздовжні, так і поперечні;
• привід токарного верстата;
• робочий орган - ріжуча частина, система кріплення і регулювання подачі різців;
• шпиндель і задня бабка - для кріплення і утримання деталі під час обробки;
• засоби безпеки - захист від самочинного вмикання, захист від стружки.


Власне, це тільки основні частини настільного токарного верстата, які належить зробити або підібрати з того, що є під руками.

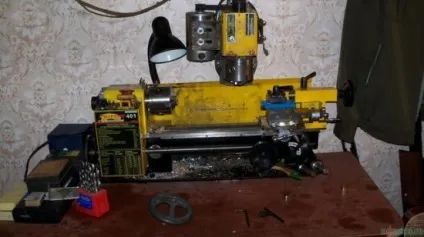

Параметри, переваги і недоліки настільного токарного верстата

Міні токарні верстати по обробці металу відрізняються від деревообробних верстатів радикально. Справа в тому, що вся конструкція станини і напрямних повинна витримувати досить великі навантаження, які має на увазі обробка металу різанням. При цьому верстат повинен забезпечувати точність подачі і швидкість обробки, що дуже важливо при обробці металів різної твердості.

Основні параметри токарного верстата, який буде виконаний своїми руками - лінійні розміри, потужність і точність обробки. Ми зараз не говоримо про конкретний верстаті, оскільки кожен ставить завдання самостійно, а в представлених на сторінці кресленнях і схемах можна знайти відповідний для себе варіант. Ми говоримо про ідею створення інструменту в принципі і його основні параметри.

Так, в залежності від того, на якій відстані від напрямних буде знаходитися центр шпинделя і задньої бабки, буде визначатися діаметр оброблюваної деталі. Довжина ж оброблюваної деталі фактично залежить від ступеня свободи переміщення задньої бабки по напрямних. Те ж саме і з подає пристроєм, який має відповідати розмірам максимального діаметра оброблюваної деталі.

Але потрібно бути готовим до того, що саморобний токарний верстат не зможе забезпечити високу точність обробки і високу швидкість. Це буде пристрій для виконання деталей з невисоким класом точності. Від чого це залежить, розберемося далі.

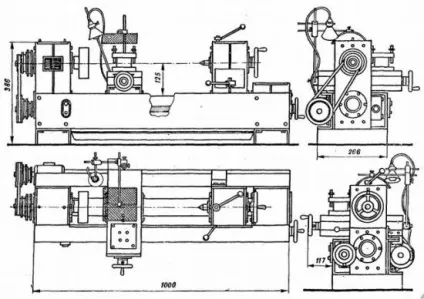

Обробка на токарних верстатах, схеми і креслення

Коротенько про систему управління токарних верстатів можна сказати, що якщо дозволяють знання і навички в інженерному радіомоделірованіі, завжди можна зробити найпростіший токарно-гвинторізний або токарно-фрезерний верстат з числовим програмним управлінням. Верстати з ЧПУ дозволяють автоматизувати однотипну роботу і вони потрібні в тому випадку, якщо майстру доводиться робити велику кількість однакових заготовок за шаблоном.

В основній масі, настільні верстати призначені для виконання разових робіт, тому застосування складних систем програмування чи виправдано на верстатах з низьким ступенем точності.

Точність і продуктивність саморобного верстата

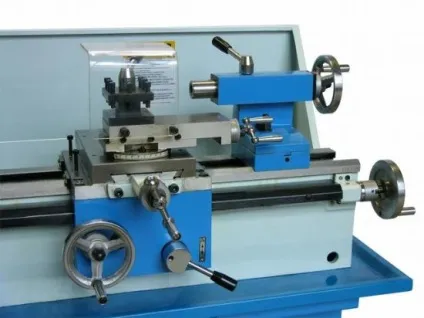

У тому випадку, якщо стоїть завдання по створенню верстата для обробки металів різанням з високим ступенем точності, потрібно особливу увагу приділяти напрямних і станини. Багато виконують конструктивні елементи з дерева, це веселе бюджетне рішення, але такий верстат не забезпечить потрібної точності просто тому, що матеріал станини і напрямних повинна бути твердіше, ніж оброблювана деталь.

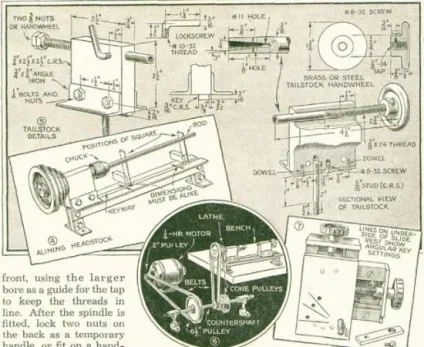

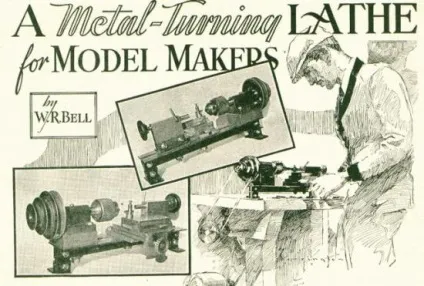

Тому все станини і напрямні для токарних верстатів по металу виконуються тільки з металу. Бажано використовувати заводські напрямні, але якщо такої можливості немає, що буває найчастіше, тоді доводиться використовувати металопрокат, як в тому прикладі, який ми привели з давнього англійського журнала.То є всі деталі, які відповідають за точність і міцність, повинен бути виконані в умовах виробництва, як наприклад цей варіант, де в якості центрирующих елементів використані автомобільні шатуни.

Виконання токарного верстата по металу - робота творча і неспішна. Потрібно сто разів продумати всі деталі, накреслити пару десятків креслень і тільки потім приступати до виготовлення верстата в металі. Але в будь-якому випадку прямі руки і кмітливість приведуть до успішного створення практичного та функціонального токарного верстата. Успіхів на ниві малого машинобудування!
