Міні російська піч своїми руками креслення, схеми, порядовка, фото і відео покрокова інструкція

Російська піч - класика жанру, як сказав би будь-який досвідчений пічник. Дійсно, це багатофункціональний пристрій, де можна приготувати їжу, зігрітися на лежанці, милуватися відкритим полум'ям і навіть висушити білизну. Але! Найголовніше - це обігрів будинку, адже камені навіть після закінчення горіння ще довго утримують тепло і зберігають затишок.

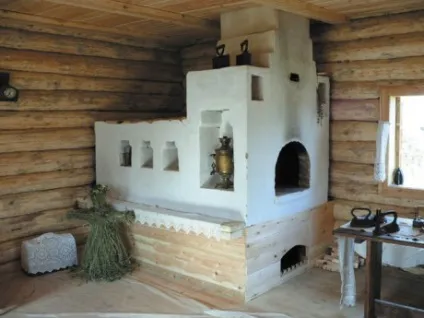

Справжня російська піч в загальному розумінні це досить великий об'єкт, що традиційно займає чверть кухні. Ми ж пропонуємо зробити таку ж, але в кілька разів менше. Прочитавши нашу статтю, ви дізнаєтеся, що таке міні російська піч своїми руками і скільки у неї переваг перед великою «сестрою».

Міні російська піч дійсно мініатюрна, її стандартні розміри становлять 100х130 см, і тому вона буде доречною навіть в невеликому однокімнатному будинку.

Найчастіше вона використовується для готування їжі, оскільки займає мало місця, розтоплюється швидко, дозволяє розмістити відразу 2-3 предмета на конфорках, в ній же можна одночасно випікати хлібобулочні вироби. І навіть після закінчення топки плита ще кілька годин тримає температуру, що дає можливість підтримувати їжу теплою.

Побудувати такий універсальний опалювальний агрегат нескладно і дуже швидко - всього за 2 дні у вас вийде мініатюрна піч російська своїми руками. Головне розібратися в порядовке і вибрати якісні матеріали.

Особливості російської міні печі

Перший відмітна ознака - конструкція 2х топливников, де основний поставлений спереду, а малий позаду, на них накладається плита з чавуну з 2ма різнорозмірними конфорками. У весняно-літній період їжа готується в основному на малому топливнике, що дуже зручно. Не потребує великої кількості палива, простіше чистити і доглядати.

Паливники призначені не тільки для приготування їжі, а й для опалення. Причому вони можуть працювати одночасно в двох режимах або окремо, а паливо можна закладати безпосередньо в варильну камеру.

Оскільки російська піч економка не має на увазі наявності лежанки, особливими є і канали, по яких подається до топливнике гарячий газ і відводяться назовні чадний газ і дим. Як тільки піч починає топитися, гарячий газ спершу йде в перший відсік камери, після чого черга підводи йде до стінки. Далі йде до варильних камер (конфоркам), а дим і чадний газ йдуть через верхні отвори вручений камери і відразу в димар.

Будівництво грубки

Навіть мініатюрна російська піч завжди встановлюється на міцний фундамент. Недостатньо просто посилити підлогу, треба встановити новий з цегли або каменю або залити бетоном і армувати його.

Які знадобляться матеріали

• червона цегла - 750 шт .;
• шамотна глина;
• пісок;
• повсть або азбестове волокно для ізоляції;
• руберойд на нижній шар також для тепло- і гідроізоляції;
• елементи кріплення;
• металевий куточок, лист і сталевий дріт;
• решітка - 2 шт .;
• дверцята для камери згоряння і піддувала - 2 шт .;
• заслінка - 1 шт .;
• засувка - 1 шт.

... і інструменти:

• будівельний рівень;
• шпателі;
• кельму;
• дриль з насадкою міксер для змішування розчину;
• відра;
• сито для просіювання глини і піску.

Не забудьте і про інструменти: шпатель, кельму, дриль з міксером. Додатково майте під рукою відра або баки, сито. Щоб піч вийшла рівною, використовуйте рівень.

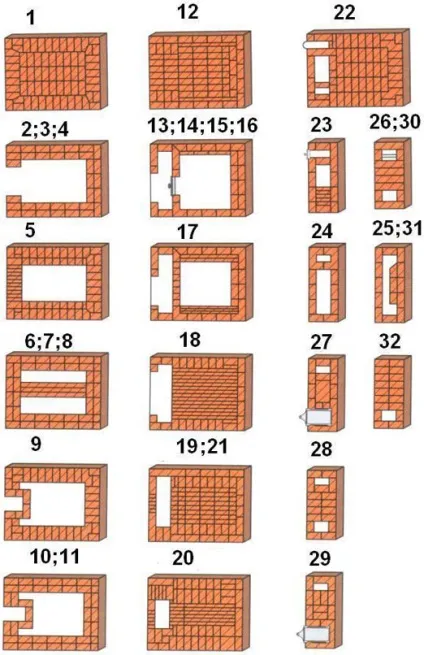

• 1 ряд - викладається стінка російської міні печі цілими цеглинами з обов'язковою перев'язкою кожного шва.
• 2-5 ряди - викладаються піддувала основного і малого топливников, окремо стовпчики, на які буде поставлена ​​цегляна арка. На цих же рядах можна відразу прикріпити дверцята в піддувала.
• 6 ряд - спилюють цеглини під конус безпосередньо над гратами, а в кожен топливник ставиться свій колосник.
• 7-8 ряди - закріплюються дверцята на обох паливних камерах.
• 9 ряд - початок звуження каналу відведення при виході з основного топливника. Перегородка, в свою чергу, розширюється.
• 10 ряд - будується під так, щоб по задній стінці обов'язково проходив канал відводу шириною приблизно 75-80 мм.
• 11 ряд - триває будівництво пода, а передня стінка додатково фіксується куточками.
• 12 ряд - канал закривається вручений плитою з чавуну.
• 13-16 ряд викладаєте повністю по малюнку, а на 15-мделает з металевого листа зв'язку бічних стінок.
• 17 ряд - також дублюються зв'язку бічних стінок металевим листом і робиться основа під перетрубье. Додатково нарізаються пази під смуги.
• 18 ряд - початок закладки вручений панелі, яка традиційно виконується в формі арки. Вона спирається на цеглу під кутом 10 градусів, які додатково закріплюються глиняним розчином.
• 19 ряд - закладається вентиляційний канал і починається кладка димоходу.
• 20-21 ряди - викладаються по малюнку.
• 22-24 ряди - цеглу спилюють під збірний канал, який повинен вийти квадратним.
• 22-25 ряд - триває будівництво димоходу з поступовим зменшенням просвіту так, щоб в результаті вийшов всього 1 цегла.
• 27 ряд - по малюнку
• 28-29 ряди - з'єднуються горизонтальним каналом вертикальні по обидва боки, і закривається листом металу.
• 30-32 ряд - по малюнку.

Як бачимо міні російська піч «Економка» зводиться досить швидко і просто. Тут немає складних переходів цегли зі збільшенням і зменшенням перетину і каналів, немає окремих камер, як в традиційній печі, тому її модно побудувати буквально за кілька днів.

Правила будівництва міні печі

Існує ряд рекомендацій від досвідчених пічників, які, з одного боку, дозволять зробити все швидко і точно, з іншого - забезпечити довговічність агрегату.

1. Купуйте тільки якісну цеглу і глину

Часто в спробі заощадити недбайливі господарі набувають б / у цегла, який не завжди буває рівним і однаковим за розміром, і який вкрай складно чистити від залишків розчину матеріалу. Шамотна глина - гарант того, що піч не лопне в один прекрасний день або вечір і не отруїть мешканців чадним газом.

1. Перед тим, як скласти російську піч своїми руками, вивчіть креслення. Вони складаються досвідченими майстрами, які не один рік займаються кладкою різних печей і точно знають, яка порядовка буде кращою.
2. Перші 3-4 рази розтоплює піч не в повну силу, щоб вчасно виявити помилки в кладці.

Ми не говоримо, що вони повинні бути обов'язково, але навіть фахівці іноді допускають помилки, що вже говорити про початківців пічника.

1. Дотримуйтесь техніку безпеки

Це стосується як власне будівництва російської печі своїми руками, так і періоду експлуатації. Це прямий контакт з вогнем, а з ним, як відомо, краще не жартувати.

В цілому, українські печі для дому абсолютно безпечні. Її конструкція передбачена таким чином, щоб виключити випадання жаринок з топки або іскор при закладці дров. Навіть якщо ви зовсім не вмієте користуватися російської міні піччю, в крайньому випадку, просто не зможете розпалити, але ніякої шкоди ні дому, ні його мешканцям не причина.
