Метроном-диригент, моделіст-конструктор

При навчанні грі на музичних інструментах для завдання темпу часто використовують механічний або електронний метроном. Останній і був мною виготовлений за однією з найбільш популярних сучасних розробок. Однак в експлуатації з'ясувалося, що такий прилад поступається своїм механічним побратимові, що має регульований маятник-набалдашник, розмірені похитування якого сприймаються як рух палички диригента.

В екстреному порядку довелося змайструвати новий метроном з візуальною індикацією. Що вийшла конструкцією залишився задоволений. А найголовніше, таке електронний пристрій виявилося незабаром затребуваним і педагогами-музикантами для планових занять зі своїми вихованцями, репетиторської роботи.

Як видно з принципової електричної схеми, до складу мого метронома входять генератор темпу, генератор світлової індикації та сигналізатор звуку. Харчуванням служить батарея сухих елементів з номінальною напругою 9 В.

Генератор темпу, виконаний за традиційними канонами на таймері DD1, виробляє імпульси прямокутної форми з шпаруватістю, близькою до 2. Времязадающая RC-ланцюг у нього складається з резисторів R1-R3 і конденсатора С1. Змінний резистор R2 змінює частоту генератора темпу в межах від 6 до 40 Гц.

Отриманий сигнал з виведення 3 DD1 надходить на вхід 14 десяткового лічильника-дільника на мікросхемі DD2, виходи якого (через підсилювачі струму на транзисторах VT1-VT10) навантажені світлодіодами HL1-HL10. На кожному виході мікросхеми DD1 високий рівень з'являється послідовно. Причому тільки на період тактових імпульсів генератора темпу, тому і світлодіоди спалахують один за іншим, створюючи ефект «хвилі, що біжить».

Одночасно з цим сигнал через диференціюються ланцюжок R4C3 подається з виходу 11 мікросхеми DD2 на вхід транзисторного підсилювача VT11-VT12, загальним навантаженням якого є динамічна головка Ва1. Ланцюжок R4C3 служить для укорочення прямокутного імпульсу, що надходить з виходу 11 мікросхеми DD2, завдяки чому в гучномовці чути характерне клацання, схожий на відлік механічного метронома. При цьому частота звуку в випромінювачі може змінюватися в межах від 0,6 до 4 Гц резистором R2 генератора темпу.

Елементи пристрою, за винятком світлодіодів, змінного резистора і джерела живлення, розміщені на друкованій платі з односторонньо фольгованого склотекстоліти розмірами 65x42x1 мм. Топологія і розміри плати можуть бути іншими, оскільки залежать від форми деталей і корпусу пристрою.

фе вдалося розташувати світлодіоди, всередині основної порожнини - друковану плату, випромінювач звуку та батареї, а зовні - ручку регулятора темпу і головку тумблера.

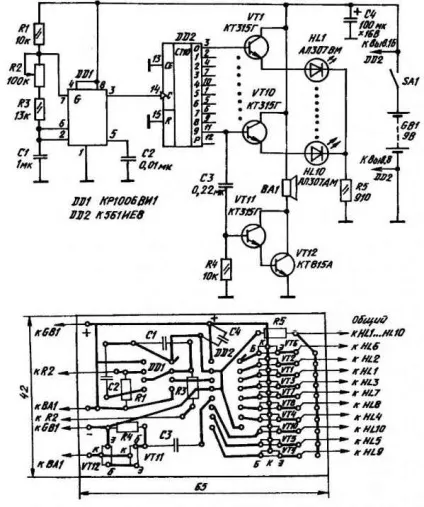

Принципова електрична схема і топологія друкованої плати саморобного електронного метронома зі світловою індикацією

У пристрої застосовані мікросхеми КР1006ВІ1 (DD1) і К561ИЕ8 (DD2), постійні резистори типу МЛТ-0,125 і змінний - СПЗ-З0 класу А, транзистори КТ315Г (VT1 - VT11) і КТ815А (VT12) без радіатора, конденсатори К73-17 (С1 -СЗ) і К50-6 (С4). Як звуковипромінювача Ва1 використана динамічна головка 0,1 ГД-12. вимикачем SA1

став широко відомий МТ-1, але на його місці може бути і будь-який інший тумблер.

Світлодіоди HL1-HL9 бажано застосовувати спокійного, зеленого світіння. А ось на місці останнього (десятого), який повинен запалюватися одночасно з клацанням метронома, рекомендується встановлювати АЛ307 червоного кольору. Джерелом же електроживлення служить батарея гальванічних елементів GB1 «Крона».

Зібраний без помилок і зі справних деталей метроном працює відразу після включення. При необхідності вносяться деякі юстирування. Наприклад, частота і межі регулювання темпу встановлюються зміною величини опору резисторів R1-R3 і підбором ємності конденсатора С1 зі співвідношення f = 1,44 / (R1 + 2R2 + 2R3) C1.

Бажана яскравість світіння світлодіодів регулюється в ході юстирування величиною опору резистора R5. Шкала змінного резистора R2 градуюється при порівнянні частоти звучання випромінювача з частотою коливань механічного метронома.

Г.СКОБЕЛЕВ, м К у р г а н
