Метод питомої потужності

Цей метод є спрощеним методом коефіцієнта використання світлового потоку і рекомендується для розрахунку освітлювальних установок другорядних приміщень і для попереднього визначення освітлювального навантаження на початковій стадії проектування.

Розрахункова формула методу:

де Pлр - розрахункова потужність лампи, Вт;

N - кількість світильників у приміщенні, шт;

Руд - питома потужність загального рівномірного освітлення, Вт / м 2;

S- площа приміщення, м 2.

Значення питомої потужності залежить від типу і светораспределения світильника, розмірів приміщення, коефіцієнтів відбиття стін, стелі та підлоги, висоти підвісу світильника і вибирається по довідковій літературі (Додатки 4 та 5).

Рекомендовані питомі потужності на освітлення окремих сільськогосподарських виробничих приміщень наведені в таблиці 3.1.

За розрахункової потужності лампи Pлр і каталожними даними вибирають типорозмір лампи і її номінальну мощностьPлн так, щоб виконувалася умова

4. Проектування і розрахунок електричних мереж

4.1. Виконання електричних освітлювальних мереж.

Для розподілу електроенергії електрична освітлювальна мережа виконується у вигляді електропроводки з установкою апаратів автоматичного захисту і комутації.

Електропроводкою називається сукупність проводів і кабелів з відносяться до них кріпленням, що підтримують, захисними конструкціями і деталями. Це визначення згідно «Правила улаштування електроустановок» (ПУЕ) поширюється на всі види електропроводок (силових, освітлювальних і вторинних ланцюгів) напругою до 1 кВ змінного і постійного струму. Електропроводка може бути виконана всередині будівель і споруд, на зовнішніх стінах, територіях підприємств, установ, мікрорайонів, дворів, присадибних ділянок, на будівельних майданчиках із застосуванням ізольованих настановних проводів всіх перетинів, а також неброньованих силових кабелів з гумовою або пластмасовою ізоляцією в металевій, гумової або пластмасовій оболонці з перетином фазних жив до 16мм 2. (При перетині більше 16 мм 2 -кабельне і повітряні лінії).

Для виконання освітлювальної мережі в залежності від її призначення і особливостей виконання можуть бути використані різні види електропроводок і різні елементи, що входять до її складу.

Відкритої електропроводкою називається проводка, прокладена по поверхні стін, стель, по фермах і іншим будівельним елементам будівель і споруд, по опорах і т. П.

Прихованої електропроводкою називається проводка, прокладена всередині конструктивних елементів будівель і споруд (в стінах, підлогах, фундаментах, перекриттях, за непрохідними підвісними стелями і т.д.).

Зовнішньої електропроводкою називається електропроводка, прокладена по зовнішніх стінах будівель і споруд, під навісами і т. П. А також між будинками на опорах (не більше чотирьох прольотів довжиною до 25 м кожен) поза вулицями, доріг і т. П. Зовнішні електропроводки може бути відкритої і прихованої.

Струною як несучим елементом електропроводки називається сталевий дріт, натягнута впритул до поверхні стіни, стелі і т. П "призначена для кріплення до неї проводів, кабелів або їх пучків.

Смугою як несучим елементом електропроводки називається металева смуга, закріплена впритул до поверхні стіни, стелі і т. П. Призначена для кріплення до неї проводів, кабелів або їх пучків.

Тросом як несучим елементом електропроводки називається сталевий дріт або сталевий канат, натягнуті в повітрі і призначені для підвіски до них проводів, кабелів або їх пучків.

Коробом називається закрита порожниста конструкція прямокутного або іншого перетину, призначена для прокладки в ній проводів і кабелів. Короб служить захистом від механічних пошкоджень прокладених в ньому проводів і кабелів.

Лотком називається відкрита конструкція, призначена для прокладки на ній проводів і кабелів. Лоток не є захистом від зовнішніх механічних пошкоджень, прокладених на ньому проводів і кабелів. Лотки виготовляються з негорючих матеріалів.

Згідно з вимогами ПУЕ коефіцієнт попиту (одночасності) для розрахунку групової мережі освітлення будівлі і всіх ланок мережі аварійного освітлення слід приймати рівним 1,0. Групові лінії мереж внутрішнього освітлення повинні бути захищені запобіжниками або автоматичними вимикачами на робочий струм не більше 25 А.

Групові лінії, що живлять газорозрядні лампи одиничною потужністю 125 Вт і більше, лампи розжарювання до 42 В будь-якої потужності і лампи розжарювання напругою вище 42 В одиничною потужністю 500 Вт і більше допускається захищати плавкими запобіжниками або автоматичними вимикачами на струм до 63 А. При цьому відгалуження від цих ліній довжиною до 3 м при будь-якому способі прокладки і будь-якої довжини при прокладці в сталевих трубах допускається не захищати апаратами захисту.

Кожна групова лінія, як правило, повинна містити на фазу не більше 20 ламп розжарювання, ДРЛ, ДРІ, натрієвих. До цього числа входять також розетки.

Для групових ліній, що живлять світлові карнизи, панелі і т. П. А також світильники з люмінесцентними лампами, допускається приєднувати до 50 ламп на фазу. Для ліній, що живлять багатолампові люстри, кількість ламп на фазу не обмежується.

У житлових і громадських будівлях на однофазні групи освітлення сходів, поверхових коридорів, холів, технічного підпілля і горищ допускається приєднувати до 60 ламп розжарювання, кожна з яких повинна бути потужністю до 60 Вт.

У групових лініях, що живлять лампи потужністю 10 кВт і більше, на кожну фазу повинно приєднуватися не більше однієї лампи.

Люмінесцентні лампи повинні застосовуватися з пускорегулирующими апаратами (ПРА), що забезпечують індивідуальну компенсацію реактивної потужності до значення коефіцієнта потужності (cos j) не нижче 0.9. Для ламп ДРЛ, ДРІ та натрієвих застосовна як групова, так і індивідуальна компенсація реактивної потужності.

В освітлювальних мережах з газорозрядними лампами повинні бути передбачені пристрої для придушення радіоперешкод відповідно до чинних положень Міністерства зв'язку.

Харчування світильника місцевого освітлення без знижувального трансформатора допускається здійснювати за допомогою відгалуження від головних електричних ланцюгів механізму або верстата, що обслуговується цим світильником. При цьому, якщо номінальний струм плавкої вставки або расцепителя апарату захисту головних ланцюгів становить не більше 25 А, установка окремого апарату захисту для освітлювальної мережі необов'язкова.

Трансформатори, що живлять світильники напругою 42 В н нижче, повинні бути захищені з боку високої напруги апаратами захисту з номінальним струмом, по можливості близьким до номінального струму трансформатора. Захист повинна бути передбачена також на лініях, що відходять з боку нижчої напруги. Якщо трансформатори живляться окремими груповими лініями, то при харчуванні однією лінією не більше трьох трансформаторів установка апаратів захисту з боку вищої напруги кожного трансформатора необов'язкова.

Перетин нульових робочих провідників трифазних живильних і групових мереж з лампами люмінесцентними, ДРЛ, ДРІ та натрієвими має вибиратися:

Для ділянок мережі, по яких проходить струм від ламп з компенсованими пускорегулювальними апаратами, - по робочому струму найбільш навантаженої фази. При цьому для ліній зі змішаною навантаженням (лампи розжарювання і газорозрядні лампи) необхідний перетин нульових робочих провідників слід визначати з суми 90% робочого струму газорозрядних ламп і 30% струму ламп розжарювання для тієї фази, в якій ця сума має найбільше значення.

Для ділянок мережі, по яких проходить струм від ламп з некомпенсованими пускорегулювальними апаратами, - близьким до 50% перетину фазного проводу. Електропроводка до світильників місцевого освітлення напругою вище 42 В повинна виконуватися в межах робочого місця в трубах або в гнучких металевих рукавах.

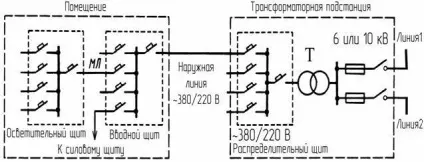

На рис.4.1 приведена типова схема електроживлення освітлювальної мережі змінного струму від трансформаторної підстанції з первинним напругою 6 або 10 кВ і вторинним - 380/220 В.

Введення в приміщення здійснюється зовнішньої магістральною лінією напругою

380/220 В, яка може бути повітряної або кабельної.

До вступного щита приміщення підключені по внутрішнім магістральних лініях (МЛ) освітлювальні і силові щити. У щитах встановлюють захисну і комутуючу апаратуру, в якості якої використовують автоматичні вимикачі, оснащені відповідними расцепителями, або комплекти запобіжників з вимикачами.

Ріс.4.1.Схема електроживлення освітлювального щита.

У приміщеннях небезпечних і особливо небезпечних за умовами електробезпеки при застосуванні напруги 380/220 В світильники повинні встановлюватися на висоті не менше 2,5 м і їх конструкція повинна виключати доступ до ламп без спеціального інструменту. При неможливості виконання цих вимог необхідно застосовувати напругу не більше 42 В.

Однофазні групи світильників рекомендується застосовувати для невеликих приміщень з малим числом світильників невеликої потужності. В інших випадках загальне освітлення виконують трьохфазним з однофазними відгалуженнями до окремих груп світильників або в окремі невеликі приміщення.

Рекомендується, щоб у кожній однофазної групі було не більше 20 ламп розжарювання, ДРЛ, ДРІ, ДНаТ і розеток, або не більше 75 люмінесцентних ламп потужністю до 40 Вт або 60 ламп потужністю до 80 Вт включно. Довжина чотирьох провідній групи, як правило, не повинна перевищувати 80 м, трьох провідний - 60 м і двухпроводной - 35 м.

Вибір марки дроти для проводки освітлювальної мережі визначається умовами навколишнього середовища, призначенням приміщення, електро - і пожаробезопасностью, зручністю монтажу і естетичними вимогами. Спосіб прокладки повинен забезпечувати надійність, довговічність, пожежну безпеку, економічність і по можливості заменяемость проводів.

Відкриті електропроводки повинні прокладатися в місцях, де виключена можливість їх механічних ушкоджень. Відкрита прокладка незахищених ізольованих проводів зі спалимої ізоляцією заборонена. Не можна застосовувати плоскі дроти у вибухонебезпечних приміщеннях і з хімічно агресивним середовищем, по горючих підставах, для зарядки підвісних світильників, в залах для глядачів, клубах, на горищах і при відкритому прокладанні. При прихованій прокладці плоских проводів під штукатуркою забороняється закладення проводів розчинами, що містять поташ, мілонаф і інші речовини, які можуть руйнувати ізоляцію.

У громадських, адміністративних, побутових, лабораторних приміщеннях, як правило, використовують приховані електропроводки. У виробничих і допоміжних приміщеннях слід переважно застосовувати відкриту проводку, виконану на тросах або тросовими проводами, кабелями, шнурами і ізольованими проводами з розміщенням на ізоляторах, в лотках, коробах, трубах.

Перетини проводів і кабелів вибирають виходячи з механічної міцності, струму навантаження і втрати напруги.

В процесі монтажу і експлуатації електричні дроти та кабелі відчувають механічні навантаження, які можуть привести до обриву струмоведучих жив. Щоб цього не сталося, ПУЕ обмежує мінімальний переріз проводів в залежності від способів прокладки і матеріалу струмоведучих жил. Наприклад, згідно з ПУЕ в загальному випадку перетин жил проводів і кабелів, які використовуються для внутрішньої електропроводки, має бути не менше 2,5 мм 2 для алюмінієвих жив і 1 мм 2 для мідних, а при прокладці на ізоляторах - відповідно 4 мм 2 і 1, 5 мм 2.
