Пропоную всім бажаючим зібрати відмінний імпульсний мікропроцесорний металошукач Clone PI-W.

Відмінні риси і переваги:
- проста схема;
- десятирозрядних наочна індикація, гучний і регульований звук;
- велика чутливість - до 30 см на монету (діаметр2,5 см);
- немає залежності чутливості від ступеня розряду батарей;
- сучасне квазісенсорное управління (кнопочки, а не крутилки).
недоліки:
- більше споживання (100-160 мА);
- є редкораспостранённие деталі (їм підібрана заміна);
- чутливий до наведенням і перешкод.

Живлення приладу - 12в. Струм навантаження (середній) - близько 120 мА, тому бажаний невеликий акумулятор, а не сольові батарейки. При зниженні напруги живлення до 8в прилад раз в 15 секунд починає видавати характерний подвійний сигнал. Працювати при цьому продовжує, приблизно до 6,5В. При цьому знижується тільки гучність звуку, чутливість на метал в діапазоні приблизно від 8 і до 16в залишається на одному рівні (завдяки джерелу зразкового на? Ряжения на TL431).

Налаштування у цього приладу практично ніякої. Відносимо датчик подалі від металу і інших предметів (просто задираємо вгору) і включаємо. Загоряється шкала з десяти світлодіодів, потім гасне, з відповідним звуковим супроводом - це прилад підлаштовується під датчик і навколишнє оточення, приймаючи її за стан "немає металу". Якщо в цей момент біля котушки датчика виявиться будь-який металевий предмет, прилад, природно, налаштуватися неправильно, прийнявши будь-які предмети від підсунутого і менше, як "а ось немає металу". Після цього звучить характерний звуковий сигнал, що сповіщає, що прилад налаштований. Підносимо його до металу і перевіряємо - чим ближче метал, тим далі вправо пересувається "вогник" на шкалі і тим вище стає звук. Підкручуючи резистор, налаштовуємо на максимум чуття (після кожної підстроювання обов'язково відносимо подалі від металу і натискаємо кнопку "скидання" - "вогники" при цьому красиво, зі звуком, збігаються до центру шкали). Все, прилад налаштований. Ніякого колупання паяльником, підбору елементів, балансування датчика, вимірів приладом, осциллографом. Граємося кнопочками далі. Дві кнопочки регулюють звук ( "більше" і "менше", максимум - сім), ще дві регулюють "барьyoр" - це величина, зворотна чутливості, - і не плутати з регулюванням чуття! Натискаючи "більше" або "менше" (максимум - 10, мінімум - 0), встановлюємо такий бар'єр, при якому чуття приладу буде максимальним при задовільною стабільності. Однак, якщо бар'єр доводиться сильно загрубляти - до 7-го і вище світлодіода, то це вже не є добре. Потрібно віддалитися подалі від індустріальних перешкод (ліс, поле) і ще підлаштувати подстроечнік. Добре налаштований прилад не дає помилкових спрацьовувань при 3-4-х світлодіодах.
Якщо ви встановлювали і шосту кнопочку - "сервіс", то тоді в приладі ви ще зможете підлаштувати напруга, при якому спрацьовує сигналізація розряду батарей (за замовчуванням - 8в, при цьому прилад продовжує працювати до повного виснаження батарей, тільки кожні 15 секунд видає характерний подвійний звуковий сигнал) і підлаштовувати захисний інтервал - ну, це потрібно для експериментальних датчиків.
А тепер скажіть, чи захочеться кому нормальному, після того, як награється кнопочками на сучасному микропроцессорном МД, отримає чуття до 30 см на монету і задоволення від того, що таку круту штуку зібрав сам, повертатися до "на биття" з чуттям на грунт, постійної підстроюванням повітряним КПЕ XIX-го століття, тіліпающіміся проводами навушників, постійним дзвоном у вухах.

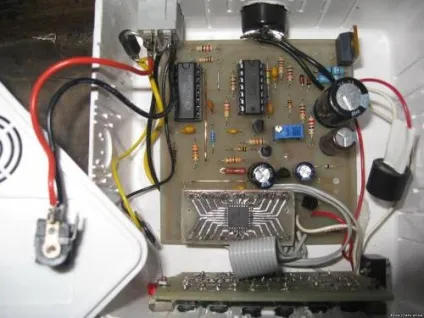

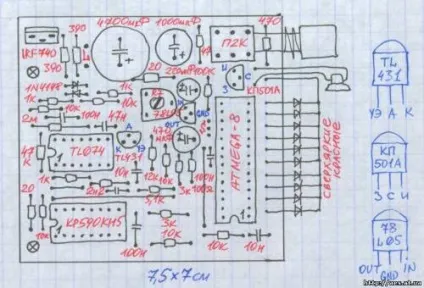

деталі:
мікросхеми
ADG444 або КР590КН5
TL074
ATmega8
---------------------------
транзистори
IRF740
78L05
КП501А або BSN304A або 2N7000 При заміні дивіться цоколевке!
TL431
---------------------------
діоди
1N4148 --- 6шт
1N5819
---------------------------
конденсатори
2200,0 x 16V
1000,0 x 16V
220,0 x 16V
470,0 x 6,3V
2200
0,1 --- 5шт
0,01
---------------------------
резистори
2M
100K
56K
12K --- 2шт
10K --- 5шт
5K1
1K --- 3шт
3K --- 2шт
510 --- 10шт
390 --- 2шт
100
20 --- 2шт
47
1к переменік
----------------------------
Примітки! Підлаштування резистор краще ставити не 1к, а 330-510 ом або багатооборотний, - настройка буде плавніше, він може бути будь-якої потужності, але, обов'язково, гарантованої якості. Застосовувати радянські дешеві "бляшані", де висновки просто притиснуті до струмопровідних шару, не можна. Так само екранувати прилад не треба, так як це не чим не допоможе, а доже навпаки - зашкодить. Провід для зв'язку схеми і датчика треба використовувати простий багатожильний.

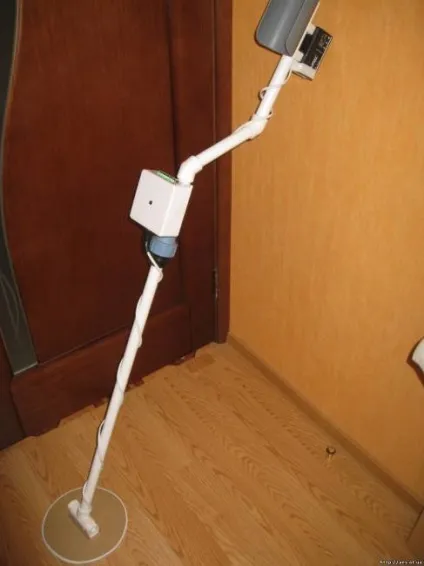

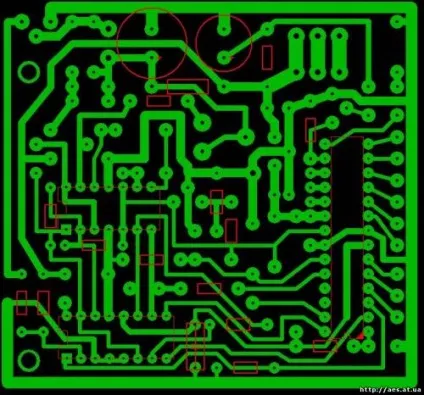

Прошивку, печатку, опис можна скачати тут
