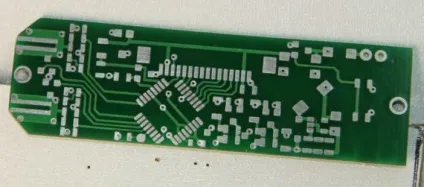

Металізація отворів друкованих плат в домашніх умовах

З необхідністю цього стикаються в основному ті, хто використовує в конструюванні зразки гетинакса з двостороннім фольгуванням. Щоб згодом на платі зібрати робочу схему, потрібно домогтися якісного ел / контакту між її струмопровідними шарами. Судячи з відгуків на відповідних форумах, існує кілька апробованих і відносно нескладних для виконання в домашніх умовах методик металізації отворів друкованих плат.

Це можна зробити по-різному, використовуючи ті чи інші реактиви та прийоми. У кожного досвідченого майстра-аматора - своя улюблена технологія. Розглянемо найбільш поширені в домашніх умовах способи сріблення і графітірованія отворів. Вони привабливі не тільки простотою виконання, але і доступністю хім / препаратів.

сріблення

підготовчі заходи

Технологія заснована на тому, що під впливом ультрафіолету нітрат срібла (більш відомий як ляпіс AgNO3) розкладається на компоненти, один з яких - чистий метал.

Отвори в платі зачищаються.
Кожне з них обробляється розчином (25 ± 5%) азотнокислого срібла.
Далі - просушка друкованої плати. Щоб прискорити протягом хімічної реакції, доцільно для цих цілей використовувати УФ-лампу. В результаті на гетинаксе (в районі отворів) залишаться лише окремі вкраплення срібла.

Отримання струмопровідного шару

Для цього знадобиться мідь. Її отримують з розчину. Метал осідає на підготовлену «основу» зі срібла, тим самим забезпечуючи надалі надійний ел / контакт між усіма елементами схеми.

Склад розчину (з розрахунку на 100 мл теплої води)

Купорос мідний 2 і натр їдкий 4 (в г) + гліцерин 3,5 + 25% спирт нашатирний 1+ 10% формалін 11 ± 4 (в мл).

Даний розчин вкрай нестійкий, і термін його придатності обмежений. Тому препарат готувати про запас безглуздо. Тільки в потрібній кількості і перед безпосереднім застосуванням, коли первинна обробка отворів (сріблення) вже виконана. Процентне співвідношення компонентів залежно від необхідного обсягу розчину нескладно розрахувати за наведеним рецептом.

посилення отворів

Виконаної металізації достатньо лише в разі, якщо при монтажі електронної схеми передбачається працювати з мініатюрними радіодеталями. Але, як показує практика, шару вистачає на один раз. Отже, говорити про ремонтопридатність друкованої плати вже не доводиться. Саме тому товщина металізованого шару збільшується гальванічним способом, як нікелювання, наприклад.

Склад розчину (з розрахунку на 1 000 мл)

Концентрована кислота, сірчана (70 мл) + мідний купорос (250 г).

«Мінус» - на фольгированном покритті плати, «плюс» - на платівці з міді. Вона розташовується паралельно оброблюваної зразком.
Щільність струму (А / см2) вибирається в діапазоні 0,02 - 0,3.
Напруга (В): 3,5 ± 0,5.
Прийнятна температура (° С) в гальванічної ванній - від 20 до 28.

Більш якісний, однорідний шар виходить при меншому струмі. Але це збільшує час протікання процесу металізації отворів.

графитирование

Ще один нескладний у виконанні спосіб металізації. Відмінність в тому, що для первинної обробки отворів замість сріблення робиться графитирование. Найчастіше любителі використовують магазинний аерозоль CRAMOLIN «GRAPHITE». Відкладаються на поверхні мелкодісперсіонние фракції графіту досить втиснути в підготовлені отвори. Це нескладно зробити невеликим шпателем, скребком. Як їх виготовити своїми руками, пояснювати не потрібно.

Для видалення надлишків, поки паста ще волога, плата струшується. Фракції, налиплі на її поверхню, змиваються розчинником або прибираються дрібної (шлифовочной) наждачкою. Залишається лише тонкою голкою прочистити отвір.

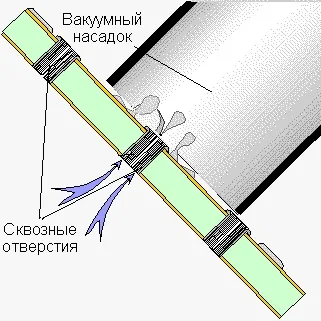

В результаті в ньому виходить найтонший струмопровідний шар. Такий спосіб видалення пасти має мінус - не всі фракції виводяться з отвору, що зменшує його діаметр. Більш якісний результат досягається шляхом продувки. У домашніх умовах можна задіяти пилосос.
