Антена і її компоненти - зняття і установка

1 На ранніх моделях "седан" антена встановлена ​​на лівому задньому крилі, однак, на пізніх моделях антена вбудована в заднє скло.

Ранні моделі "седан"

2 Зніміть негативний дріт акумулятора.

3 Зніміть внутрішню панель облицювання з лівого боку багажного відділення.

4 Викрутіть і вийміть болт кріплення проводу заземлення антени, а також блок кріплення приводу антени (рис. 4).

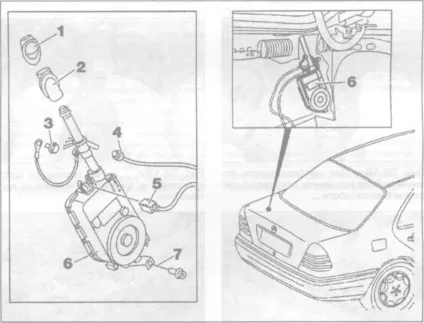

1 Зовнішнє кріплення антени; 2 Внутрішнє кріплення / ущільнення; 3 Болт кріплення проводу заземлення; 4 Антенний кабель; 5 Роз'єм електропроводки; 6 Блок приводу антени; 7 Болт кріплення

Мал. 4. Компоненти приводу антени

5 Обережно вийміть блок приводу в багажне відділення. Антена повинна бути пропущена через ущільнення в задньому крилі.

6 Від'єднайте кабель антени і роз'єм живлення від приводу антени і зніміть блок з автомобіля.

7 Установка виконується в послідовності, зворотній зняттю. Перевірте стан ущільнення і, при необхідності, замініть його.

8 Повністю відверніть гайку в основі антени і, якщо можливо, зніміть її.

9 Попросіть помічника включити автомагнітолу. Після того, як антена повністю висунеться, вийміть її разом з зубчастим тросом з заднього крила. Зверніть увагу на розташування зубів на тросі. Зніміть ущільнення з підстави антени.

10 З'єднайте зубчастий трос нової антени якнайшвидше з приводом.

11 Попросіть помічника вимкнути автомагнітолу і трос повинен повністю втягнути антену. Можливо, Вам знадобиться кілька спроб, перш ніж антена буде повністю втягуватися.

12 Висуньте антену, встановіть ущільнення на задньому крилі і загорніть гайку кріплення, надійно затягнувши її. Після закінчення роботи знову перевірте роботу антени.

Пізні моделі "седан" і моделі "універсал"

13 На пізніх моделях "седан" антена має форму двох вертикальних смузі задньому склі. Ця антена не може бути замінена окремо від заднього скла.

14 На моделях "універсал" антена FM діапазону виготовлена ​​у вигляді решітки обігрівача в задньому склі, а антена AM діапазону розташована в задньому склі зліва. Антени можна замінити тільки разом зі склом.

15 На моделях, в яких антена вмонтована в заднє скло, встановлений підсилювач сигналу. Крім того, на моделях "універсал" встановлено пристрій шумозаглушення.

16 Антенний підсилювач розташований у верхній частині правої задньої стійки кузова.

17 Зніміть облицювання задньої стійки.

18 Відверніть болт кріплення, потім від'єднайте роз'єм електропроводки і зніміть блок з автомобіля. Для забезпечення доступу до болта кріплення, можливо, знадобиться відвернути болт кріплення направляючої ременя безпеки (рис. 18, а-г).

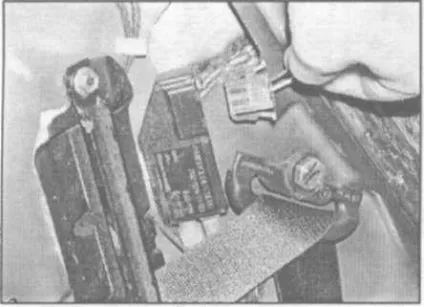

Мал. 18, a. Відключіть основний роз'єм від бічної стінки.

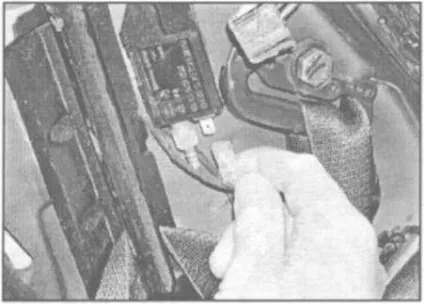

Мал. 18, б. і два невеликих роз'єму знизу

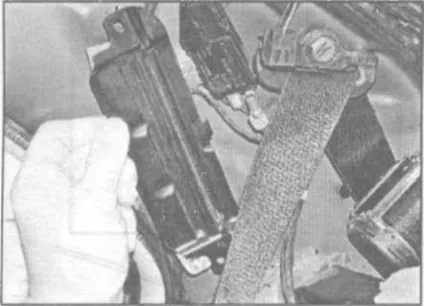

Мал. 18, ст. При необхідності відверніть болт і зніміть направляючу ременя безпеки.

Мал. 18, м. потім відверніть болт кріплення і зніміть підсилювач з автомобіля

19 Установка виконується в послідовності, зворотній зняттю.

20 Антенний підсилювач встановлений на стелі з лівого боку, позаду облицювання стійки дверей багажного відділення.

21 Зніміть облицювання стійки дверей багажного відділення.

22 Від'єднайте від підсилювача три роз'єми, при необхідності, позначивши їх (рис. 22).

Мал. 22. Антенний підсилювач на моделях "універсал"

23 Відверніть болт кріплення підсилювача і зніміть підсилювач з автомобіля.

24 Установка виконується в послідовності, зворотній зняттю.

Шумоподавлювач - моделі "універсал"

25 Зніміть верхню і ліву секції облицювання скла двері багажного відділення.

26 Відверніть гайку кріплення проводу заземлення обігрівача заднього скла (рис. 26).

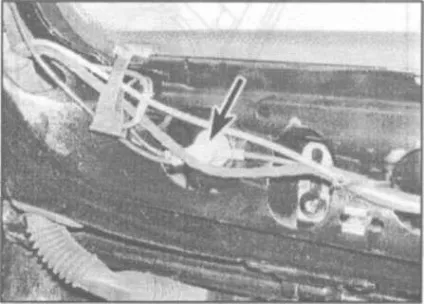

Мал. 26. Заземлення обігрівача заднього скла (показано стрілкою)

27 У верхній частині дверей багажного відділення зніміть ізоляційне покриття з роз'єму шумоподавителя та послабити його (рис.27).

Мал. 27. Роз'єм електропроводки шумоподавителя (показаний стрілкою)

28 Від'єднайте шумопонижувач від дверей багажного відділення і вийміть його з автомобіля.

29 Установка виконується в зворотній послідовності.
