Мембрана для гідроакумулятора бака, систем

Сучасні насосні станції. які стоять практично в кожному житловому котеджі, а також використовуються на дачах і в будь-яких інших будівлях, які потребують водопостачанні, складаються з двох частин. Перша - насос, який качає воду.

Друга - гідроакумулятор, який її акумулює і відповідає за підтримання потрібного тиску в системі. Можлива установка гідроакумулятора і окремо від насоса - в разі, якщо необхідно використовувати ємність великого об'єму.

Гумові клапани для гідроакумулятора різної форми ( «груша» і «балон»).

Найбільш важливою деталлю бака є мембрана для гідроакумулятора - власне, саме вона і виконує всі основні функції ємності.

1 Пристрій мембрани і принцип її роботи

Мембрана для гідроакумулятора зовні схожа на звичайну медичну грілку або банку - в моделях невеликих розмірів (до 100 літрів). У більшого бака (від 100 літрів і більше) її форма швидше нагадує грушу або пляшку.

Суть, втім, не змінюється - в будь-якому випадку це ємність, яка виконується з еластичних матеріалів. Вона вставляється в металевий корпус бака, розділяючи його на дві частини. В одній - всередині мембрани - міститься вода. Друга - між стінкою мембрани і корпусу - закачаний всередину повітря.

Така конструкція призначається для наступного: включений насос закачує воду всередину бака (а точніше - всередину мембрани). Її наповнення проводиться до певного рівня - поки тиск всередині не досягне до максимального тиску (для побутових систем водопостачання цей параметр варіюється в діапазоні від 1.8 до 3 атмосфер), яке виставлено на реле тиску насоса.

Розташування мембрани всередині бака-гідроакумулятора.

У цей момент сам насос відключиться. Вода ж залишатиметься під тиском, і зможе з нормальним напором йти з кранів - оскільки тепер на неї буде впливати стиснене повітря, що знаходиться всередині бака.

Таким чином буде заощаджуватися і електрику, і збільшуватися термін служби обладнання - оскільки насос буде знаходитися в роботі менший час. До того ж застосування бака для систем водопостачання корисно ще й тим, що зводяться до мінімуму різкі скачки тиску, створювані при включенні насоса в роботу.

1.1 Види мембран

Умовно мембрана для гідроакумулятора класифікується за призначенням:

Мембрани для гідроакумуляторів різного об'єму (від 24 до 300 літрів).

Мембрана для гідроакумулятора, що застосовується для систем водопостачання, має наступні характеристики:

• матеріал виготовлення: каучук;
• температура середовища: від 0 до +70 градусів;
• максимальний робочий тиск: 7 атмосфер.

Виріб такого типу нейтрально до бактерій.

Мембрана бака, який буде застосовуватися для систем опалення, має відмінності:

• матеріал виготовлення: гума EPDM (особливий склад, що являє собою гуму, вироблену за особливою технологією);
• температура середовища: до +99 градусів;
• максимальний робочий тиск: 8 атмосфер.

Як і будь-яке інше гумовий виріб, мембрана для бака (не важливо, для яких саме систем - опалення або водопостачання) має ряд недоліків. Зокрема, вона негативно сприймає:

Гідроакумулятор в розрізі - розташування мембрани всередині бака.

• часті і / або різкі перепади температури;
• перевищення температури понад встановленої межі;
• перевищення тиску понад встановлену межу (втім, для систем водопостачання або опалення це малоактуальная, оскільки побутові насосні станції AL-KO зазвичай мають меншу робочий тиск);
• часте і / або різке стиснення.

Однак умови експлуатації в системах водопостачання і опалення зазвичай такі, що уникнути негативного впливу просто не вдається. Наприклад: вечорами витрата води різко підвищується - приходячи додому з роботи, чоловік хоче прийняти душ, приготувати їжу, поїсти, помити посуд. Таким чином вміст бака швидко зіллється. Теж саме - і вранці, коли людина поспішає на роботу.

Так що незважаючи на те, що термін експлуатації мембрани бака водопостачання зазвичай вказується до 5 років - по факту її заміна потрібна куди частіше. З метою профілактики рекомендується періодично (не рідше 1 разу на рік) перевіряти цілісність вироби (як саме - розглянемо нижче).

Гідроакумуляторні мембрани різного об'єму.

Окремо слід згадати і про обсяг ємності - адже це, по суті, її ключовий параметр. Сучасні баки випускаються по типорозміру обсягу, що починається з 8 літрів.

Найбільш поширений варіант для побутових домашніх пристроїв - це 24, 50, 60 і 80 літрів (максимально модель може вміщати до 2 тисяч літрів води, проте для звичайного житлового котеджу або дачі це, само собою, не актуальне).

Також користуються популярністю і мембрани більшої місткості - на 100-200 літрів, що актуально для котеджів, в яких живе понад 4-5 людей.
до меню ↑

2 Як зрозуміти, що порушена цілісність мембрани?

Якщо вода з крана починає йти з перебоями (то нормальним напором, то тонким струменем з періодичним посиленням), і стрілка манометра «скаче», показуючи різку зміну тиску - це явна ознака того, що мембрану потрібно перевірити.

Тепер слід розібратися з тим, як виконується перевірка цілісності мембрани. Етапи такі:

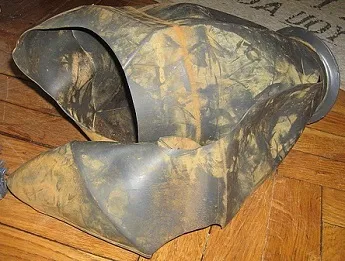

Зовнішній вигляд порваній мембрани.

1. Насос відключається.
2. Подача води в бак перекривається.
3. Вода з бака зливається.

Якщо під час дренування рідини з отвору буде виходити повітря - значить, цілісність вироби порушена, і його потрібно в обов'язковому порядку міняти (або ж вулканізувати - якщо буде така можливість).

Як варіант - перевіряти цілісність можна і іншим способом: стравив повітря з бака. Якщо по завершенню процедури з ніпеля йтиме вода - значить, діагноз поставлений вірно мембрана пошкоджена.
до меню ↑

2.1 Правила заміни мембрани

Якщо Ви виконали вищезгадану процедуру і впевнилися в тому, що цілісність вироби порушена - значить, потрібно замінити зношених «грушу». Для цього виконуємо наступні дії:

1. Гидроаккумулятор від'єднується від трубопроводу.
2. Скидається тиск повітря (якщо до цього ще не виконувалося). Ніпель, який для цього призначений, розташовується на верхній частині корпусу бака (незалежно від того, який він - вертикальний або горизонтальний).
3. Шланг і кришка - откручиваются.

При цьому будьте готові до того, що всередині ємності ще залишилася вода. причому буде її чимало. З цієї причини процедуру потрібно проводити, тримаючи поруч таз, або ж в місці, де не страшно буде залити підлогу водою (на вулиці або в гаражі, наприклад).

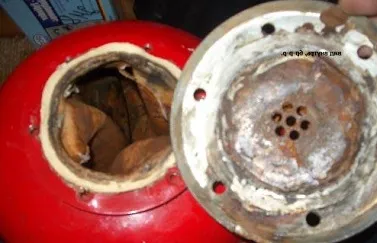

Процес вилучення старої мембрани з бака.

Після того, як вода з гідроакумулятора повністю злилася - можна продовжувати процедуру:

1. Демонтується кришка з манометром.
2. Через спеціально призначене отвір (розташовується внизу корпусу, незалежно від конструкції бака) мембрана витягується назовні.

На цьому етапі потрібно заодно і оглянути сам корпус. Увагу слід звертати на іржу, тріщини, бруд - само собою, що всього цього бути не повинно. Після перевірки бак промивається зсередини і відкладається - для просушування.

1. Нову (або стару, але відремонтовану) мембрану миють і встановлюють в гідроакумулятори.
2. Монтується на місце фланець мембрани.

Після того, як конструкція була зібрана назад - потрібно закачати повітря всередину бака - щоб пристрій міг нормально функціонувати. Виконується це за допомогою звичайного насоса, через золотник, який зазвичай розташовується в нижній частині корпусу.
