Бачок від відпрацювала своє пральної машини активаторного типу, ведений барабан муфти управління від списаного трактора Т-74 та трифазний електродвигун - ось основа для саморобної млини-зернодробилки. Її конструкція переносна, що важливо для використання на невеликих фермах і в особистому господарстві. Основна частина такої млини - дробильна камера. Як барабана пристосована названа деталь від муфти управління Т-74.

Усередині вона ребриста, що дуже важливо. Разом з молотками, що встановлюються на чотирьох осях ротора, ці ребра і утворюють дробильні органи Електромлини.

Молотки краще мати стандартні, від промислових зернодробарок, а можна зробити і самім'в домашній майстерні.

На роторі ці молотки встановлюються з можливістю їх легкого повороту на осях. Один від одного вони відокремлюються шайбами. При відсутності таких шайб доводиться задовольнятися саморобними аж до менш трудомістких квадратних товщиною 6 мм. Тоді між молотками потрібно ставити лише по одній шайбі.

На кожній з осей монтуються по тринадцять молотків. Значить, все на роторі їх 52. Але якщо молотки не стандартні, а виконані, скажімо, із сталевого листа, товщина якого перевищує 3 мм, то потрібне їх кількість зменшується через габарити камери і граничної довжини осей.

Відповідальна деталь - корпус ротора. Діаметр центрального отвору в ньому повинен відповідати діаметру вала, на який цей ротор насаджується. Та й відстань між щічками строго фіксований, не кажучи вже про точне витримування зазору між ротором і внутрішньої ребристою поверхнею дробильної камери.

Всі чотири комплекти зібраних молотків, осей і шайб повинні бути рівними за масою. Це потрібно для досягнення максимальної збалансованості ротора. Адже погана балансування такого відповідального вузла, що обертається з величезною швидкістю, призводить до вібрації, що загрожує машині поломкою.

Обидві кришки барабана виготовляються із сталевого листа товщиною 5 мм. У плоску кришку вваривают вхідний патрубок (для подачі зерна) з внутрішнім діаметром 50 мм, а в профільну - вихідний (для випуску готової продукції) з внутрішнім діаметром не менше 150 мм.

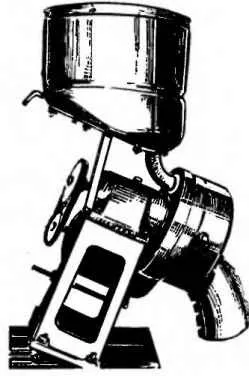

Саморобна Безрешітну молоткова мельннца-зернодробарка:

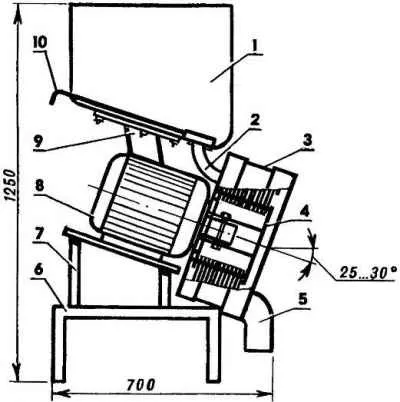

1 - зерноприймальне бункер (бачок від пральної машини активатор-ного типу); 2 - вхідний патрубок; 3 - дробильна камера (ведений барабан муфти управління трактора Т-74); 4 - саморобний 52-мо-лоткові ротор; 5 - вихідний патрубок; 6 - рама-підстава; 7 - підставка; 8 - асинхронний електродвигун; 9 - кронштейн; 10 - заслінка

Варіант млини-зернодробилки з клиноремінною передачею

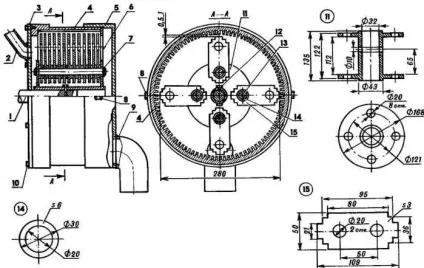

Дробильна камера в зборі з 52-молотковим ротором:

1 - вал; 2 - вхідний патрубок; 3 - плоска кришка; 4 - дробильна камера; 5 - профільна кришка; 6 - кільце-сепаратор дрібного помелу; 7 - розрізна замкова шайба (8 шт.); 8 - гвинт М8 фіксації профільної кришки (2 шт.); 9 - вихідний патрубок; 10 - гвинт М6 (6 шт.); 11 --корпус ротора; 12-болт М10; 13 - вісь (4 шт.); 14 - шайба (56 шт.); 15 - молоток (52 шт.)

Як показала практика, для саморобної млини-зернодробилки цілком прийнятні асинхронні електродвигуни з короткозамкненим ротором (потужність від 1,1 до 10 кВт з частотою обертання приблизно 3000 об / хв). Вибір того чи іншого мотора обумовлений необхідною продуктивністю. Так, млин-зернодробарка, зістикувати з електродвигуном потужністю 4 кВт і частотою обертання ротора 2880 об / хв, здатна розмолоти 50 кг зерна за 5 8 хвилин.

Якщо електродвигун тихохідний, то необхідною частоти обертання зернодробільного ротора можна досягти, скориставшись клиноремінною передачею. При бажанні швидкість обертання ротора легко змінити підбором шківів.

Як зерноприймальне бункера підходить бак від відпрацювала своє пральної машини з донним (до того ж похилим) розташуванням активатора. Останній, природно, видаляється, а отвір в дні бака заварюється. Зливний отвір обладнується заслінкою і до нього подстиковивается приймальний патрубок.

Зерно надходить в дробильну камеру збоку: якби вхідний патрубок був змонтований зверху, то відцентрова сила, відкидаючи переробляє сировину до ребристим стінок камери, створювала б затори, перешкоджаючи засипці нових порцій зерна. Дробильна камера нахилена під кутом 25- 30 ° до горизонту для того, щоб перероблене сировину через вихідний патрубок зсипалося в підставлену знизу ємність (на малюнках не показана).

Продукцію млин-зернодробарка дає неоднорідну: 75 відсотків - дрібна фракція (мука) та 25 - велика (діаметр крупинок до 2 мм). Якщо такий помол не влаштовує, то в дробильну камеру встановлюється кільце-сепаратор з білої жерсті. Внутрішній діаметр у кільця 250 - 280 мм (чим він менший, тим дрібніше помомол). Встановлюється сепаратор так, щоб боком він щільно прилягав до торця ребристого барабана.

Однак слід враховувати, що при використанні такого сепаратора продуктивність Мельна-ці-крупорушки знижується.

В.МОТУЗАС, Литовська Республіка
