матричний комутатор

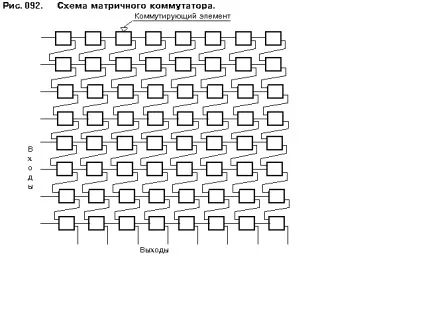

Матричний комутатор складається з безлічі однакових комутуючих елементів (ріс.092)

У вузлах сітки є комутуючі елементи, причому в кожному стовпці сітки може бути відкрито не більше ніж по одному елементу. Якщо N≤М, то комутатор може забезпечити з'єднання кожного входу з не менш ніж одним виходом; в іншому випадку комутатор називається блокуючим, тобто що не забезпечує з'єднання будь-якого входу з одним з виходів. Зазвичай застосовуються комутатори з рівним числом входів і виходів N * N.

Недолік розглянутої схеми - велика кількість комутуючих елементів в квадратній матриці, рівне N 2. Для усунення цього недоліку застосовують многоступенние комутатори.

15. Протокольні реалізації Протокол

Протокол -стандарт, що визначає поведеніефункціональних блоковпрі передачеданних.

Протокол є набором правил взаємодії функціональних блоків, розташованих на одному рівні. Зазвичай протокол описує:

іменаелементов даних, що дозволяє забезпечувати інтерпретацію передаваемойінформаціі;

операції управління та стану. Вони зводяться до динамічного погодженням фаз функціонування, пов'язаного з передачею даних. Для випадків появленіяотказоввсетіпредусматрівается порядок виходу з цих станів.

Базова еталонна модель взаємодії відкритих сістемопределяет сім рівнів областіВзаімодействія Відкритих Систем (ВОС). Відповідно до цього вводиться в розгляд сім груп протоколів. Вони іменуються так само, як і рівні. Протоколи, розташовуючись друг над другом, утворюють штабель. Залежно від завдання, поставленого передсістемой, її штабель може містити всі рівні області взаємодії або тільки частину з них. Такабонентская сістемаопределяется штабелем з семи рівнів, аретрансляціонная сістемадля целейкоммутаціічаще всього має штабель з двох-трьох рівнів.

На кожному рівні в мережі може працювати один або кілька різних незалежних один від одного протоколів. Кожен протокол N-рівня забезпечує взаємодію об'ектовтого ж рівня, розташованих в різних системах мережі. Будь-протокол не знає про існування інших протоколів. Але він получаетсервісот протоколів, розташованих на сусідньому знизу рівні. Абстрактне опис взаємодії через точкудоступак сервісу називається примітивом. У базовій еталонною моделі визначено чотири типи примітивів: запит, ознака, відповідь і підтвердження.

В інформаційній мережі виділяють два типи протоколів, які визначаються точками їх застосування (ріс.181)

Протоколи P-типу забезпечують безпосередню взаємодію об'єктів абонентських систем або адміністративних системна відповідному рівні. Що ж стосується протоколів К-типу, то вони описують взаємодію парсмежних систем. Ці протоколи описують характерістікікоммунікаціонной мережі.

Залежно від наборів рівнів, на яких розташовуються протоколи, виділяються чотири класи мережі: (ріс.182)

Три останні класу мереж утворюють мережі з маршрутизацією даних. У відповідності зі сказаним, наприклад, в мережі комутації пакетів до К-типу відносяться (ріс.183) протоколи рівнів 1-3, а до P-типу - протоколи рівнів 4-7. Тут в ролі ретрансляційні системи виступає трехуровневийузел комутації пакетів.

Протокол реалізується пристроями, іліпрограммамі. В обох випадках говорять про протокольних реалізаціях. Природно, що різні виробники іпрограммістисоздают різні протокольні реалізації одного і того ж протоколу. Тому виникає проблема корректнойконформності- відображення язикастандартавязик програмування. Коректність роботи реалізації визначається еетестірованіемна предмет відповідності протоколу. Тестування повинне проводитися незалежною організацією, яка не брала участь в створенні пристрою або програми.

Для забезпечення гарантії того, що даний протокол виконує зазначені вимоги, він піддається веріфікацііісертіфікаціі.

Крім вищезазначених МОС і МСЕ-Т, стандартизацією в області електрозв'язку займаються також:

ANSI  American National Standards Institute (Американський національний інститут стандартів);

EIA  Electronic Industries Association (Асоціація електронної промисловості);

ECMA  European Computer Manufactories Association (Європейська асоціація виробників ЕОМ);

IEEE  Institute of Electronic and Electrical Engineers (Інститут інженерів з електроніки та електротехніки);

Держстандарт Укаїни.
