Матеріали для електромонтажу

Що найважливіше в електропроводці? Провід? Або, може бути, вимикачі? Це кому як. Для енергетиків, що постачають електроенергію, головне - лічильник. А по суті немає тут ні головних, ні підлеглих, все має своє призначення і виконує свої функції. А ми тут перелічимо і коротко охарактеризуємо ті матеріали для електромонтажу проводки в будинку, котрі необхідні і цілком достатні.

Автоматичний вимикач. Жодна сучасна електропроводка не обходиться без автоматичного вимикача. Все починається з саме з нього. З вимикача, який ставиться на вводі в будинок. Чому саме з нього, про це ще поговоримо. Це не просто вимикач, який застосовується для включення люстри, це автоматичний вимикач.

Що значить: автоматичний? Він відстежує струм навантаження, і якщо цей струм перевищує встановлене значення - автоматично відключається. Зараз випускається величезна кількість таких вимикачів різними фірмами на найрізноманітніші струми. Значення робочого струму вимикача завжди вказано на його лицьовій стороні.

Є вимикачі одинарні, подвійні (спарені), потрійні і навіть чотири штуки в одному конструктивному блоці. На введенні, як правило, встановлюється здвоєний, якщо передбачається однофазне підключення.

Всі ці вимикачі примітні тим, що їх можна встановлювати на так звану DIN-рейку, тобто, спосіб кріплення на місці установки не вимагає вворачивания будь-яких шурупів і саморізів. Просто клацання - і вимикач на місці. Також кріпляться і ще ряд матеріалів для електропроводки. Щоб об'єднати їх в один функціональний блок, застосовують модульні корпусу.

Корпус модульний для установки електроприладів. Недорогі пластикові бокси, крім усього іншого, мають спеціальні вушка для їх опломбування. Ці бокси також різних типорозмірів, розраховані на установку як одного вимикача, так і цілої групи електроприладів. На дні боксу є отвори для його кріплення саморізами, а також сформована DIN-рейка для установки.

Бокси можуть бути як для зовнішньої установки, так і для вбудовування в стіну, різного дизайну, з дверцятами і без них. В принципі, їх функціональне призначення одне і те ж, і вибір залежить від смаку споживача.

Електролічильник. Електролічильник. Прилад, який враховує спожиту енергію. Теж не буду морочитися типами і марками, їх теж випускається чимала кількість. Слід, однак, підкреслити особливо, що не кожен лічильник, куплений в магазині або на ринку, може бути згодом прийнятий органами енергообліку, тому перед покупкою треба обов'язково проконсультуватися в місцевій службі.

Я вже стикався не один раз з подібною ситуацією, коли людина купує лічильник, встановлює і йде реєструвати його в енергозбуті, а там йому відмовляють в реєстрації. В результаті споживач змушений йти знову в магазин або купувати лічильник в самому енергозбуті.

Електролічильник. Лічильники також можуть бути на різні допустимі струми, на що слід звертати увагу при покупці. І ще важливий фактор: кількість тарифів. Є однотарифні (до них відносяться і всі електромеханічні лічильники з диском, які ми звикли бачити), є двох-тарифні та навіть багато-тарифні.

Що це означає? Електронні лічильники мають вбудований годинник і календар. Орієнтуючись на їх свідчення у вкладеної в них програмі лічильники вважають спожиту енергію за різними тарифами. Наприклад, з 6:00 до 23:00 - денний тариф, решту часу - нічний тариф. Оплачуються ці свідчення за різними цінами, зокрема, нічний тариф дешевше.

Електролічильник. Крім того, часто використовують не один, а два лічильника в будинку. Один лічильник - на освітлення, другий - на електроопалення. Таким чином, застосовуючи два двох-тарифних лічильника, оплачують вже за чотирма тарифами, оскільки ціна енергії на опалення дешевше ціни на освітлення.

Тому перед проектуванням системи енергопостачання слід познайомитися в місцевому Енергонагляді з наданими тарифами. До речі, в селі все тарифи ще дешевше, ніж в міській межі.

І ще один аспект. Я одного разу потрапив на пару сайтів в мережі, де продають різні схеми крадіжки електроенергії. Наведена скажу не тільки тому, що сам працюю в енергетиці і є електронщиком. Просто хочу попередити: чи не купуйся на ці лохотрони. Я для інтересу досліджував те, що вони пропонують, і прийшов саме до такого висновку. Єдиний спосіб, заснований на властивостях реактивного струму, і який приносить малозначущий ефект - цей спосіб можливо реалізувати тільки на лічильниках старого типу, де це не враховано. Такий лічильник енергозбут навряд чи зареєструє сьогодні.

А взагалі вкрасти електроенергію можна лише одним єдиним способом - виключити зі схеми лічильник. Іншого нема. Як виключити - це вже питання індивідуальне, і багато хто саме так і роблять, хоча ризикують при черговій перевірці нарватися на неприємності. Все це легко виявляється простими приладами, якими оснащені монтери енергозбуту. Сьогодні це все - гроші, і, відповідно, енергозбут вже не дрімає, як це бувало 15-20 років тому.

Я переконаний, що домагатися зниження витрат на енергоспоживання розумніше і дешевше іншими способами, наприклад, утепленням будинку, установкою найпростішої автоматики на освітленні і опаленні і т.п.

Пристрій захисного відключення. УЗО. Пристрій захисного відключення схоже на автоматичний вимикач, але несе в собі ще одне, дуже корисна властивість: захисне відключення. Серед матеріалів для електропроводки цей пристрій має важливе значення в сенсі захисту.

Як це працює? Як відомо, напруга подається в будинок по двох проводах. Тобто, по одному з них в кожен момент струм приходить, по іншому - повертається. Без такої двох-провідний системи не буде замкненого кола, отже, і працювати нічого не буде.

Так ось, якщо висловлюватися самим простацькі мовою, абсолютно зрозуміло, що в нормальному режимі струм минаючий буде абсолютно рівним току приходить. Але можлива ситуація якийсь витоку в колі вдома, наприклад, через людини на землю. Тоді приходить струм буде дещо більше, ніж рік, що минає, адже частина його пішла на землю. Ось це невідповідність і відловлює УЗО, негайно відключаючи подачу напруги в мережу.

Час спрацювання ПЗВ дуже маленьке, реагує швидко, і чутливість також досить висока, всього лише кілька міліампер різниці. Тому і називається воно захисним: при потраплянні людини під напругу останнім буде негайно знято. Така ж ситуація виникне в разі замикання будь-якого з провідників на корпус будь-якого заземленого пристрою.

Однак, УЗО може виявитися абсолютно марним в разі, якщо людина, що потрапила під напругу, ізольований від землі. Наприклад, взявся обома руками за два дроти. Витоку на землю в даному випадку немає, і захисного відключення не відбудеться. Про це не можна забувати.

Розетка з вимикачем. Установчі деталі: вимикачі, патрони, розетки. Мені здається, немає ніякого сенсу багато поширюватися, що це таке. Найпоширеніші комплектуючі серед усіх матеріалів. Гамма їх кольорів і конструкцій настільки різноманітна, що немає ніякого сенсу описувати тут всі з них. Як розетки, так і вимикачі можуть бути одинарними, подвійними і навіть потрійними. Конструктивно поділяються на прилади зовнішньої установки і внутрішньої, в стіну. Що стосується окремо розеток, то в ужиток все більш широко впроваджуються так звані євро-розетки, які мають третій, заземлювальний контакт і володіють більшою здатністю навантаження контактів, ніж наші старосоветскіе.

Розподільна коробка. Розподільні коробки. Я застав ще часи, коли обходилися без них, просто скручували кінці проводів і ізолювали їх. Сучасні вимоги інші, навіть при відкритій проводці повинні стояти розподільні коробки, в яких проводяться необхідні з'єднання проводів. А вже при прихованій проводці і сам бог велів встановлювати їх.

Види і конструкції коробок також відрізняються широким спектром. Квадратні, прямокутні, круглі, глибокі і дрібні, для внутрішньої проводки і для зовнішньої, з вбудованими клемами і без них.

Клемна колодка. Сполучні клеми. Продаються цілими лінійками, від яких можна відрізати потрібну кількість. Виготовляються різної величини, тому при покупці потрібно враховувати той діаметр проводу, який буде використовуватися.

Кабель-канали. Кабель-канали пластикові. Чудова річ для відкритої проводки. Вид проводки є досить привабливим і доступ до проводів в разі чого зручний. Дуже зручно їх використання і при монтажі.

Випускаються різних розмірів, як то кажуть, на всі випадки життя. На додаток до них можна придбати і такі добірні матеріали, як куточки, крестовінку, кінцеві елементи, які ще більше покращують зовнішній вигляд.

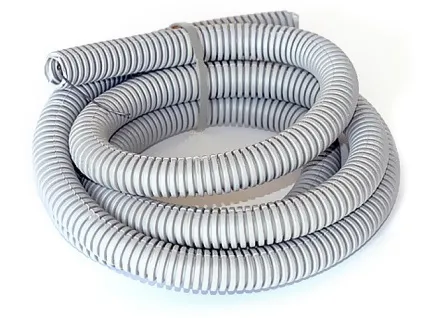

Гофротруба. Пластикові гофровані трубки. Застосовуються в основному для прокладки прихованої проводки під штукатурку або в товщі бетонної підлоги. Також різних діаметрів з урахуванням того, що в них може бути прокладено кілька проводів.

Дріт. Ну і, власне, дроти. Кількість жил в дроті, діаметр і матеріал провідника підбираються залежно від проекту і розрахунків. Найбільш поширеними серед матріалов для домашньої електропроводки є такі кабелі, як ВВГ, ВВГнг, ВВГнг-LS.
