Машинка на ду управлінні своїми руками - підготовка машинки
... Мікеланджело брав шматок мармуру і відтинав все непотрібне, я працюю також беру м'ясо і забираю все потрібне!
У цьому уроці ми з Вами підготуємо для переробки придбану мною модель Mercedes-Benz SLS AMG, масштаб 1:14.
З'ясуємо, як влаштована модель і її пульт управління. Визначимо тип радіоуправління: дискретне або пропорційне. Розглянемо, як працює пульт управління і як реагує модель на його команди. Підготуємо нашу модель до переробки.
Давайте спробуємо розібратися, як функціонує система дистанційного керування нашої машинки.

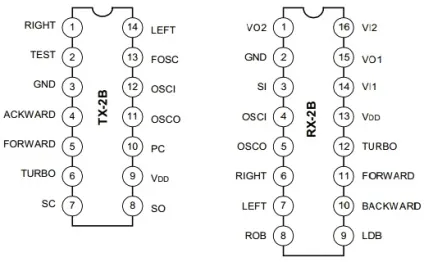

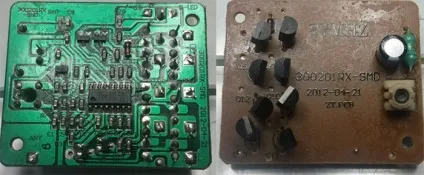

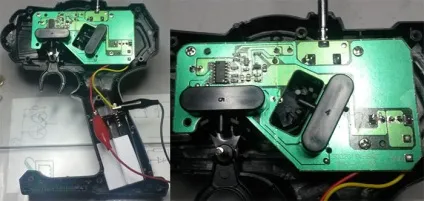

Розібравши нашу модель, її пульт управління ми з'ясували, що передавач побудований на мікросхемі TX-2B, а приймач, встановлений в машинці на мікросхемі RX-2B.

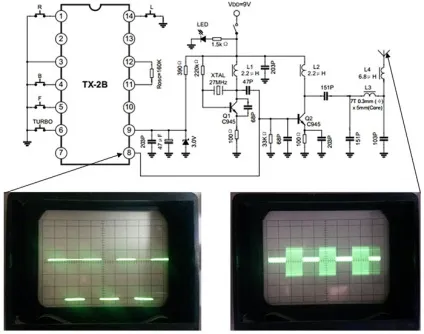

Типова схема передавача представлена на схемі нижче:
При натисканні на кнопки управління мікросхема TX-2B формує командну імпульсну послідовність. З виходу SO дані надходять на ВЧ передавач з амплітудною модуляцією.
Передавач влаштований таким чином: на транзисторі Q1 зібраний генератор несучої частоти 27 МГц. На транзисторі Q2 зібраний підсилювач високої частоти з функцією модулятора.

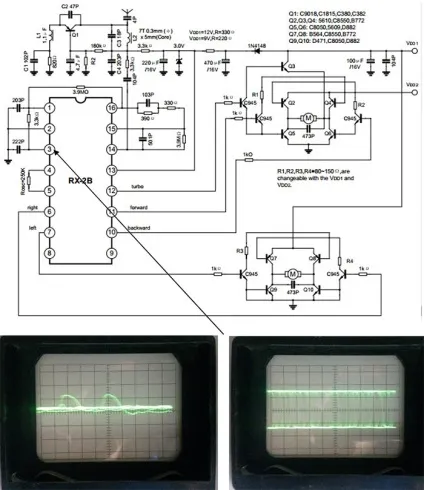

Типова схема приймача представлена на схемі нижче:
У відсутності команд надходять з пульта управління передавач безперервно приймає шуми і перешкоди радіоефіру, ліва епюра.
При натисканні однієї з кнопок управління приймач, зібраний за класичною схемою сверхрегенератора, приймає сигнал пульта управління, демодулирует і результат надходить на 3-ю ногу мікросхеми RX-2B, права епюра.
В результаті декодування RX-2B переводить відповідний керуючий висновок у високе стан.
