Маркування проводів за кольором і буквах

Кожен електричний кабель використовується для певних цілей. Щоб їх можна було розпізнати, застосовується спеціальна система позначень. Маркування проводів складається з визначення матеріалу шнура, його ізоляції, кліматичного виконання і інших параметрів.

види позначень

Маркування електричних шнурів може бути виконана за кольором або по буквах (якщо вона робиться самостійно, то можуть використовуватися кольорові наклейки Partex з написами). У більшості випадків, сучасні виробники використовують обидві методики для більш точних вказівок призначень.

Фото - пластини Partex

Перед розшифровкою окремих маркувань, пропонуємо визначити параметри. за якими класифікуються дроти:

Ізоляція. Бувають шнури з ізоляцією і без неї (голі). Ізольовані, відповідно, називаються захищеними і призначені для установки в місцях, де є ймовірність впливу на них агресивних зовнішніх факторів (води, вітру, снігу або пилу). У той же час, голі необхідні для забезпечення зв'язком ліній електричних передач. Ізоляційні матеріали можуть бути виконані з паперу, свинцю, гуми, пластику та інших не проводять струм покриттів;
Матеріал токоведущей жили. В електриці використовується для матеріалу: алюміній і мідь, іноді застосовується поєднання цих металів;
Кількість жил. Це дуже важливий показник, в залежності від нього джгут може використовуватися для передачі струму в силових ланцюгах, для розведення проводки в квартирі або будинку, забезпечення роботи електродвигунів;
Переріз кабеля. Допомагає визначити силу постійного або змінного струму, який може пройти по жилах;
Інші показники. Напруги, потужності і опору - вони дуже важливі для підключення різних приладів, розводки однофазної або трифазної мережі;

Фото - приклад зв'язку кількості жив і напруги

Якщо Ви знаєте, які дроти відповідають за навантаження- то можете не тільки правильно відремонтувати проводку, а й зробити підключення датчика кисню в автомобілі або лічильнику, завести двигун за допомогою включення замка запалювання і т. Д.

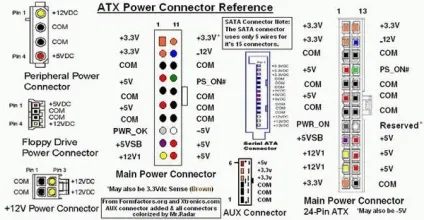

Фото - роз'єми ATX

розшифровка

В основному, для електропроводки використовуються літерні позначення силових і монтажних проводів, це дуже зручна маркування, т. К. Дозволяє відразу визначити технічні дані кабелю, а не тільки призначення.

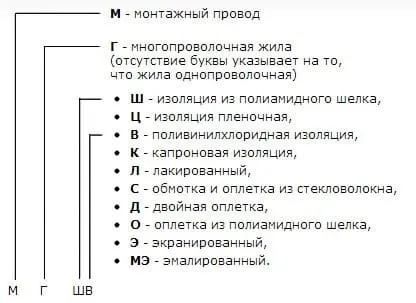

Фото - монтажні шнури

Згідно ГОСТ 50509-93, порядок позначень джгутів завжди наступний:

Матеріал жили;
Тип проводу;
Матеріал обмотувальних ізоляцій;
Особливості шнура;
Інші характеристики.

Нижче представлена загальна таблиця по визначенню типу і особливостей проведення, а також розшифровка його маркування (по ГОСТ 50509-93 або МЕК 391-72):

При цьому після літерного позначення на поверхні шнурів і кресленнях (схемах) завжди йдуть цифри. Ці числа допомагають визначити кількість жив, перетину дроту, показники мережі. Відзначимо, що за замовчуванням, якщо перше число відсутня - це означає, що шнур одножильний.

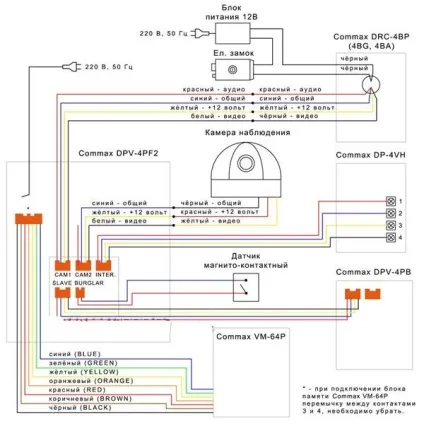

Фото - колірне позначення на кресленні

Для використання будь-якого кабелю необхідно знати його кліматичне виконання. Цей показник знаходиться після всіх позначень. Він важливий, якщо провід буде застосовуватися в складних умовах: котельні, суднових механізмах, теплових машин, технологічних пристосувань і т. Д. Для цього потрібно позначення У, УХЛ, В і Т по ГОСТ 15150-69.

Т - тропічний клімат, може встановлюватися на платі в умовах підвищеної вологості;
ТУ - тропічний помірний;
ТМ - тропічний морський;
УХЛ - вибухозахищений, розміщується в щитках на виробництві. Працює в діапазонах температур від -40 до +70 градусів;
В - універсальний для всіх умов;
Про - для наднизьких температур.

Наприклад, стандартна маркування мідних проводів виглядає так:

ППВ 2х2,5-220 - це значить, що кабель з двома жилами і перетином 2.5 мм, використовується при напрузі не більше 220 Вольт. Виконаний з міді, гнучкий і плоский, ізольований поливинилхлоридом.

Маркування алюмінієвих кабелів

АППВ 2х6-380 - провід алюмінієвий, з покриттям з ПВХ, плоский, має роздільник (про визначення трохи нижче), 2 жили перерізом по 6 мм.

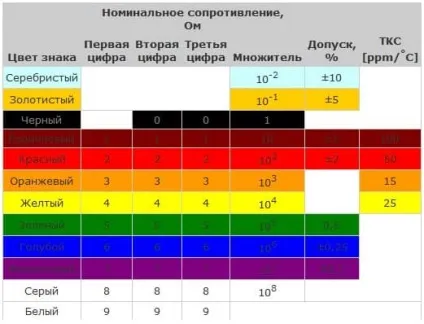

Фото - приклад колірного позначення

Як визначити призначення і типи проводів по маркуванню кольором. згідно з ПУЕ 7:

Блакитний - робочий нуль;
Зелений - це нульовий захисний;
Чорний - заземлення або «земля»;
Білий - це кольорове маркування проводів фаза нуль.

До слова, у різних виробників можуть бути різні види позначень. Наприклад, кабель фази може бути білим, рожевим, жовтим, помаранчевим, сірим, червоним, тому будьте уважні при монтажі або зняття шнурів. При підключенні фазових кабелів до люстри або розетки, слідкуйте за тим, щоб кольору з'єднуються кабелів збігалися.

Маркування окремих електричних кабелів

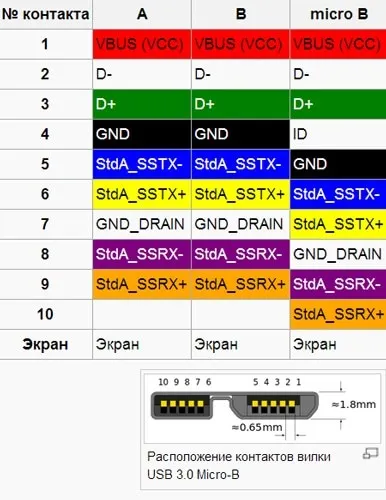

У кожному побутовому влаштуванні використовується своєрідна система позначень. У клавіатури для ноутбука або блоку живлення комп'ютера:

Червоний - стандартний USB VDC, провід підключення клавіатури Defender Accord km-4810L і інші;
Білий - для роз'єму USB D, при цьому зеленим визначається D +;
Чорний - призначений для входу GND (є в навушниках).

Будьте уважні, червоний та чорний провідники також використовуються, щоб підключити кулер охолодження для електрообладнання.

Фото - терморегулятори usb

За що відповідають дроти магнітоли за кольорами:

Чорний - земля або підключення до маси двигуна;
Червоний - шнур живлення;
Жовтий - харчування, з'єднується з червоним;
Синій (якщо є) - управління антеною та іншими функціями магнитопроводов.

Купити кабелю потрібного виду (СІП, монтажні, гнучкі та інші) можна в спеціалізованих магазинах, де маркування проводів також вказується в сертифікаті і паспорті виробу. Ціна залежить від виду шнура.
