Маркування діодів таблиця позначень
Стандартна конструкція напівпровідникового діода виконана у вигляді напівпровідникового приладу. У ньому є два висновки і один будівник електричний перехід. У роботі приладу використані різні властивості, пов'язані з електричними переходами. Вся система з'єднана в єдиному корпусі з пластмаси, скла, металу або кераміки. Частина кристала з більш високою концентрацією домішок носить назву емітера, а область, що має низьку концентрацію, називається базою. Відповідно до індивідуальних властивостями і конструктивними особливостями, проводиться маркування діодів, що відображає їх технічні характеристики.
Характеристики та параметри діодів
Залежно від застосовуваного матеріалу, діоди можуть бути виконані з кремнію або германію. Крім того, для їх виготовлення використовується фосфід індію і арсенід галію. Діоди з германію мають більш високий коефіцієнт передачі, в порівнянні з кремнієвими виробами. У них велика провідність при порівняно невисокому напрузі. Тому, вони широко використовуються у виробництві транзисторних приймачів.
Залежно від технологічних ознак і конструкції, діоди бувають площинними або точковими, імпульсними, універсальними або випрямними. Серед них слід відзначити окрему групу, куди входять світлодіоди. фотодіоди та тиристори.
Характеристики діодів визначаються такими параметрами, як прямі і зворотні струми і напруги, діапазони температур, максимальне зворотне напруга і інші значення. Залежно від цього, проводиться нанесення відповідних позначень.

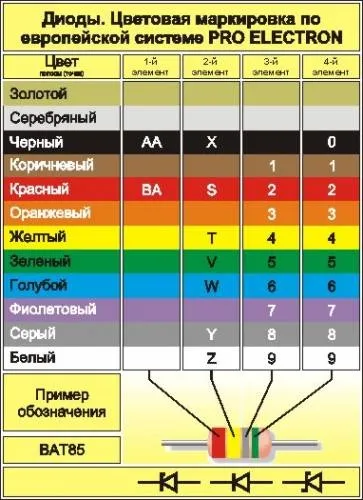

Позначення і кольорове маркування діодів
Сучасні позначення діодів відповідають новим стандартам. Вони поділяються на групи, в залежності від граничної частоти, при якій відбувається посилення передачі струму. Тому, діоди бувають низької, середньої, високої і надвисокої частоти. Крім того, у них різна розсіює потужність: мала, середня і велика.

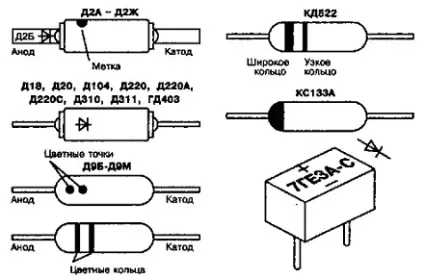

Маркування діодів повинна враховувати параметри і технічні особливості провідника. Матеріал, з якого виготовлений напівпровідник, позначається на корпусі відповідними літерними позначеннями. Ці позначення проставляються разом з призначенням, типом, електричними властивостями приладу і його умовним позначенням. Це допомагає, в подальшому, правильно підключити діод в електронну схему пристрою. Висновки анода і катода позначаються стрілкою або знаками плюс або мінус. Кольорові код и і мітки у вигляді точок або смужок, наносяться біля анода. Всі позначення і кольорове маркування дозволяють швидко визначити тип пристрою і правильно використовувати його в різних схемах.
