Мансардний дах своїми руками, з чого почати поради по проекту, схемою, розрахунку покрівлі, особливості
У прагненні максимально ефективно використовувати будь-яку доступну площу в своєму заміському будинку власники рано чи пізно приходять до облаштування мансарди. Причому багато хто мріє впоратися з цим самостійно.
Ось тільки чи знають вони, що мансардний дах своїми руками зведена, буде насправді надійної і довговічною, тільки якщо при її устрій дотримуватися певних правил і вимог. Було б не зовсім правильно стверджувати, що будівництво мансардного даху за технологією сильно відрізняється від побудови інших дахів, проте, певна різниця все ж є. Так чим же відрізняється пристрій мансардного даху?
Мансардний дах своїми руками - це відмінна можливість розширити корисний простір в приватному будинку. Яким будуть габарити простору, укладеного між фронтонами споруди і скатами покрівлі, залежить від форми і конструкції даху.

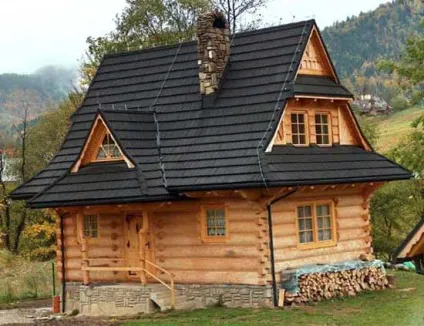

Мансардний дах: фото даху з ламаними скатами

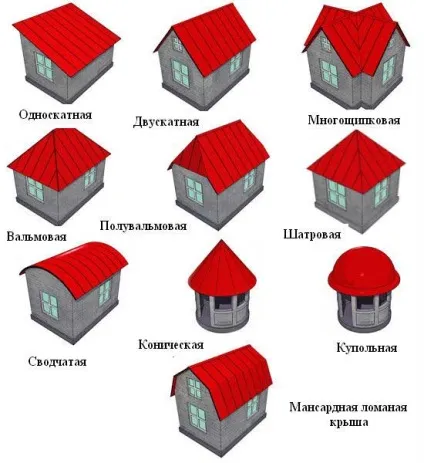

Дах мансардного типу буває декількох видів:
Односхила. Це найбільш простий варіант, однак, на практиці до нього звертаються досить рідко, здебільшого, щоб зробити мансарди на невеликих заміських будиночках.
Проекти мансардних дахів з двома скатами
Відрізняються такі типи двускатих покрівель: щипцові і ламані. Двосхилий щипцевій, мабуть, поки не має суперників по популярності. Ні її проектування, ні будівництво своїми руками, як правило, не викликають особливих складнощів.
Мансарда двосхилим даху

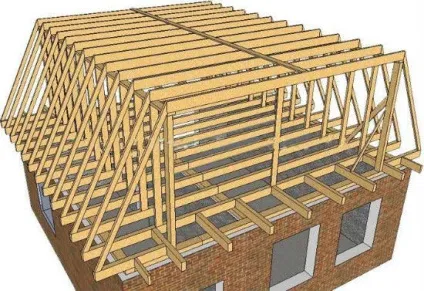

Схема мансардного даху із симетричною щипцевій системою досить проста. Фронтони таких будинків, частіше дерев'яних, мають трикутну форму. У несучу конструкцію щипцевій мансардного даху входять похилі або висячі крокви.

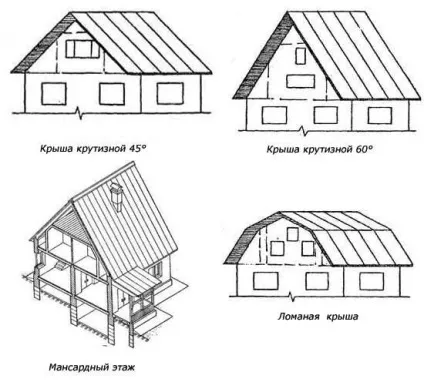

На замітку: для будівель шириною до 6 м оптимальним вважається варіант класичної даху з ухилом ската в 45 градусів. Для більш широких підійдуть гострі - з кутом нахилу в 60 градусів.
Конструкція мансардного даху двосхилим

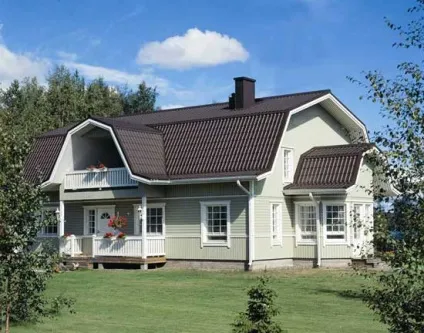

Ламана мансардний дах відрізняється від щипцевій наявністю на кожному з скатів двох похилих площин, пологого і крутого. Ухил верхнього - приблизно 20-30 градусів, нижнього - 60-80 градусів. Це економічний варіант для приватного будинку, ширина якого не більше 6 м. Зробити ламану мансардний дах своїми руками трохи складніше, але це цілком окупається повноцінної площею мансардного поверху, яка дозволяє облаштувати всередині спальню. дитячу. кухню і т. д. Каркас мансардного даху цього типу складається з ферм, в яких крокви укріплені стійками, а нижній пояс стає основою підлоги мансарди. Місця зламу підсилюють розтяжками.
Конструкція мансардного поверху ламаної і щипковому даху
Ще одним різновидом двосхилим є полувальмовая. Спроектувати її в цілому можна, як звичайну симетричну кроквяну конструкцію з опорою на мауерлат, з тією лише різницею, що над її фронтонами є невеликі скати.
Чотирьохскатна мансардний дах
Конструкція четирехскатной покрівлі дозволяє облаштувати під нею додатковий поверх - просторий і зручний. Монтаж мансардного даху з чотирма скатами, безумовно, складніше, ніж виготовлення двосхилим системи. Її кроквяна система вважається найбільш складною. Особливого підходу вимагає розміщення мансардних вікон. У вальмовой даху їх зазвичай встановлюють в площині пирога покрівлі. Красиві забезпечують ефективне освітлення.
Важливо: є, однак, в такому рішенні і певний недолік. Якщо вікна під час негоду не будуть щільно закриті, то приміщення заллє дощова вода.

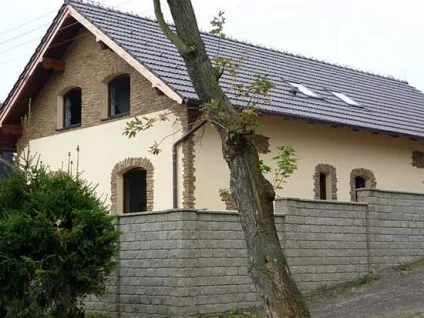

Вертикальні мансардні вікна на датської вальмовой даху
Більш практичною в цьому сенсі є варіант датської. На відміну від класичної вальмовой, в їх верхній частині є фронтони, які дозволяють організувати освітлення мансарди за допомогою звичайних вертикальних вікон.

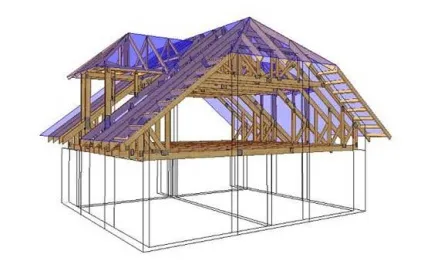

Скелет вальмовой даху з мансардою
У звичайній вальмовой даху крокви прямі, без переломів. Верхнім кінцем кутові ребра спираються на коник, довжина якого залежить, зокрема, від запланованої кроквяної системи. Чотирьохскатні даху теж бувають ламаними. Реалізація такої конструкції досить складна, але дозволяє отримати відповідно до плану значне збільшення корисного простору мансардного поверху.
Шатрова Мансарда - майже вальмовая. Майже, тому що все її скати, що мають форму рівнобедреного трикутника, сполучаються в одній точці, тобто шатровий дах не має коника.
На цьому різноманіття мансардних дахів не закінчується.
- Многощіпковие, що представляють собою комбінацію декількох двоскатних мають складну геометрію з безліччю зламів.

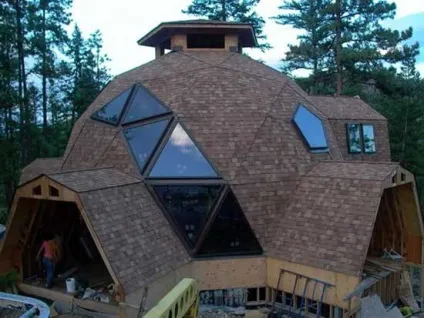

- Конічні, склепінні, купольні з вишуканим дизайном і т. Д.
Всі ці варіанти вважаються дуже складними для виконання і спочатку вимагають професійного підходу. Це цілий комплекс завдань, починаючи від креслення і розрахунку і закінчуючи матеріалом покриття, для яких потрібно знайти правильне рішення. Незвичайність і особлива естетичність цих дахів, як правило, збільшує кількість скатних зламів, які утворюють безліч внутрішніх кутів (ендова). Кожен з них несе в собі потенційну небезпеку цілісності покрівлі. На цих ділянках, як правило, затримується дощова вода і утворюються снігові мішки, які стають причиною протікання.
Дахи будинків з мансардою: фото основних варіантів перекриття
Розрахунок мансардного даху в цьому випадку практично неможливий без спеціальних навичок, тому якщо ваша мрія дах мансарда своїми руками, то виберіть проект з меншою кількістю складних елементів, щоб не ставати перед необхідністю постійного ремонту.
Як розрахувати мансардний дах
Конструкцію мансардного даху в порівнянні зі звичайною відрізняє наявність безлічі додаткових елементів, наприклад, виходи на дах або мансардні вікна. Досить часто в проекти мансард включають також балкони або тераси. Все це, природно, дещо ускладнює кроквяну систему конструкції, разом з цим і її розрахунок.
Мансардний дах зводять не тільки при будівництві будинку, це може бути також і реконструкція нежитлового горища в житлове опалювальне приміщення, і тоді її розміри і площу можуть бути сильно обмежені. Все це враховується при виборі і розрахунку кроквяної системи. Крім крокв в несучу систему, як правило, включають стійки, ригелі, підкоси, підвіси, і для кожного з них необхідно правильно розрахувати перетин.

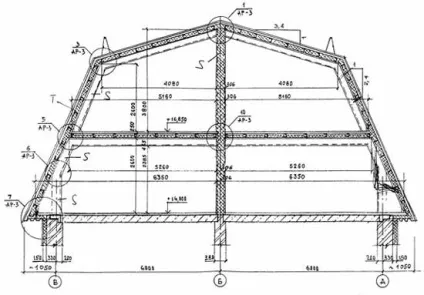

Мансардний дах: креслення каркаса мансарди
Розрахунок площі покрівлі
Наступним етапом проводять розрахунок площі самого даху. Найпростіші варіанти - це одно- і двосхилий даху. Для обчислення площі використовують елементарні формули з курсу шкільної геометрії: перемножуються довжина і ширина ската. Для односкатной це і буде шукана величина, а для двосхилим отримані значення складають.
Візьмемо як приклад більш складну, ламану поверхню. Для підрахунку площі всю її умовно розбивають на окремі елементарні геометричні фігури, підраховують площу кожної з них і результати складають.
План мансардного даху допоможе виокремити необхідні для розрахунку фігури

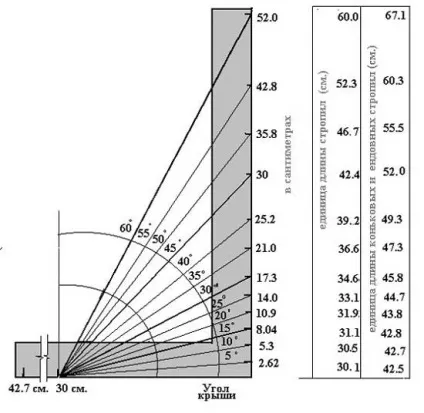

Як розрахувати ухил даху без похибок
Як побудувати мансардний дах, щоб вона була комфортною і теплою. але разом з тим безпечної, стійкої до різних впливів, і вкластися в кошторис, відповідну вашим можливостям? При спорудженні мансарди необхідно враховувати всі вимоги в цілому, так як вони, в тій чи іншій мірі, взаємопов'язані. Наприклад,
- при великому куті нахилу навантаження на кроквяну систему набагато зменшується. Це з одного боку, а з іншого - скорочується корисна площа мансарди, а матеріальні витрати істотно збільшуються;
- надмірно маленький ухил збільшує кліматичні навантаження, які відчувають покрівлею, тому розрахунок ведеться з урахуванням підвищеної міцності. Вага конструкції при цьому збільшується, в силу чого істотно зростають навантаження на фундамент.
Зв'язок між кутом нахилу і кроквяної системою
При розрахунку кута нахилу беруться до уваги такі фактори:
- кліматичні умови, зокрема, рівень опадів на даній місцевості, максимальні навантаження вітрові та снігові;
- архітектурне рішення;
- конструктивні особливості будинку і мансарди;
- покрівельний матеріал.

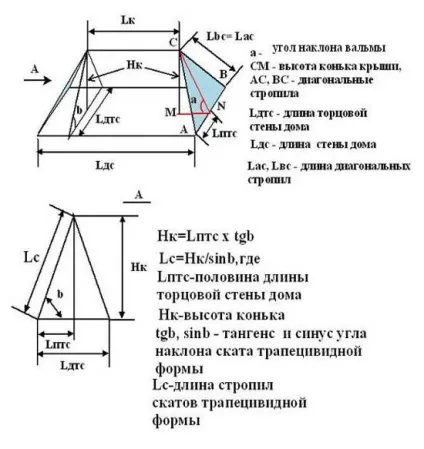

Формули для розрахунку кута нахилу вальмовой даху
Для індивідуального підрахунку ухилу досить знання азів геометрії. У розрізі з боку фронтонів дах найчастіше має трикутну форму. Маючи значення висоти і підстави, можна з легкістю підрахувати довжину сторони і величину суміжної з нею кута. У розрахунках використовують таблиці Брадіса, що дозволяють за значенням тангенса знаходять сам кут.
Як правильно побудувати мансардний дах
Так, як зробити мансардний дах, щоб простір під нею стало максимально зручним і корисним? Не будемо загострювати вашу увагу на описі і розрахунку кроквяної системи і почнемо поетапне опис збірки мансардою даху з установки мауерлата.
Мауерлата - це брус з квадратним перетином (100х100 або 150х150 мм), на якому тримається вся покрівельна конструкція. Більш того, він рівномірно розподіляє навантаження на фундамент і будівельні конструкції. Він повинен бути ретельно закріплений. Наприклад, в цегляних будинках заливають балку з монолітного бетону, в яку монтують кріпильні шпильки, на які і насаджують мауерлат.

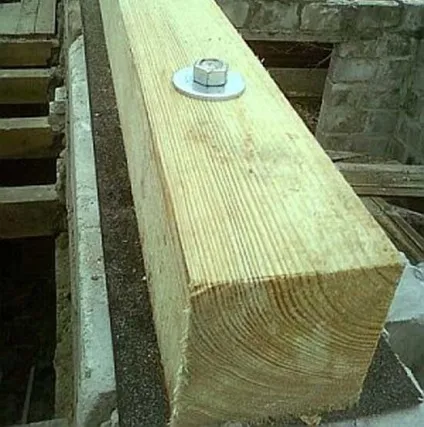

Мауерлат, закріплений до стіни
Щоб звести ламану дах для мансарди перш необхідно отримати каркас для стін. Це - конструкція з встановлених вертикально опорних стійок горизонтальними зв'язками. Їх висота з урахуванням вимог до мансардному приміщенню повинна бути не менше 2 м. Кроквяна система буде надалі збиратися на каркас, тому опорні стійки встановлюють відповідно розрахованим до цього кроком крокв.

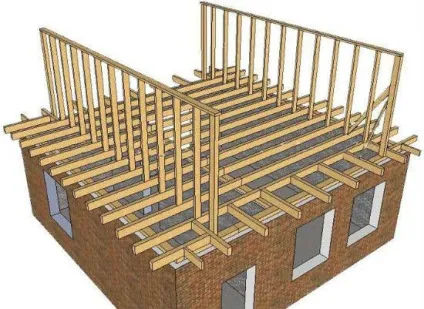

Зведення каркаса ламаної мансардного даху
Порядок установки наступний:
- по фронтах будівлі монтують П-образні стійки;
- строго горизонтально між ними натягують шнур, в разі необхідності стійки підганяють по висоті;
- з орієнтиром на шнур встановлюють інші арки;
- з'єднують їх горизонтальними перемичками.
установка крокв
Монтаж крокв починають з мають максимальний кут нахилу.
Установка бічних крокв
У підставі бруса вирізують паз, а верхню частину зрізають під певним кутом. Потім кожне крокви кріплять пазом до мауерлату, а верхнім кінцем основної конструкції.

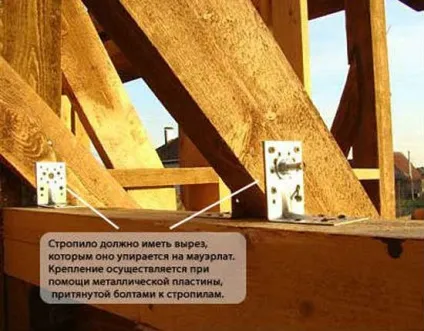

Кріплення крокв до мауерлату
Наступний етап - встановлення верхніх крокв. Тут дуже важливо не порушити центрування конструкції. Для цього можна зробити шаблон з довгих дощок відповідно оптимальному куті нахилу цих крокв.
Шаблон для верхніх крокв
Потім за шаблоном, для зручності спочатку на землі, виготовляють Л-образні конструкції, підіймають їх на дах і міцно закріплюють на каркасі.
Важливо: для важкої кроквяної конструкції в довгих мансардах (більше 7 м) краще встановити коньковую балку, через яку навантаження рівномірно розподілятися.
Залежно від обраного покриття, на крокви набивають суцільну або розріджену обрешітку.

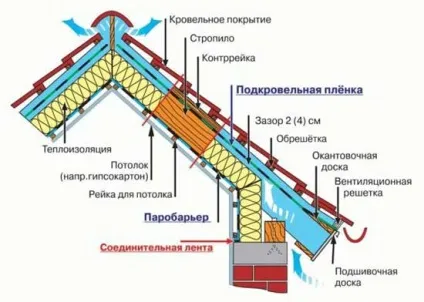

Покрівельний пиріг мансарди
У житловій мансарді важливо правильно укласти всі шари покрівельного пирога: гідро- і пароізоляцію, теплоізоляційні матеріали. Розрахунок потенційних теплових втрат допоможе вибрати відповідний утеплювач і його товщину.
Стіни мансарди збирають на вертикальні стійки. По обидва боки їх обшивають листовим матеріалом, скажімо, гіпсокартоном, а між ними укладають утеплювач.
