Мансардний дах своїми руками проект, конструкція, пристрій, поради як правильно зробити розрахунок
При зведенні такої складної конструкції, як мансардний дах своїми руками слід враховувати масу самих різних чинників. Перш за все необхідно вибрати вид покрівлі, яких існує чимало. Далі потрібно скласти проект з розрахунком кроквяної системи. ухилу скатів, площі даху і кількості необхідних для її будівництва матеріалів.
Зводиться покрівля за певними технологіями, порушувати які не можна. Про те, як зробити в заміському будинку повноцінний мансардний поверх і поговоримо в цій статті.
Види мансардних дахів
Перш, ніж почати розбиратися в тому, як правильно побудувати мансардний дах, подивимося, які бувають різновиди подібних конструкцій. Такі покрівлі розрізняються за формою і кількістю скатів, розі їх нахилу, типу використаного покрівельного матеріалу, а також ступеня утеплення. Вибір того чи іншого виду даху залежить від різних чинників: архітектурного рішення будинку в цілому, кліматичної зони, в якій розташована будівля, фінансових можливостей його господарів і т.д. Мансарду в принципі допускається влаштовувати під покрівлею будь-якої конструкції.

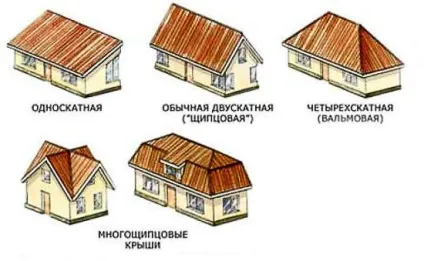

Мансардні дахи бувають:
- Односхилими. Це найпростіший у зведенні тип даху. Під односкатной покрівлею в мансардному приміщенні буде тільки одна повноцінна стіна;
- Двоскатними. Пристрій мансардного даху даного виду також особливою складністю не відрізняється. Її недоліком вважається не надто велика корисна площа. Адже кути приміщення під двосхилим дахом утворюють невикористану «глуху» зону;
- Двоскатними ламаними. Цей варіант набагато зручніший в плані пристрої житлового приміщення;
- Шатровими. Така покрівля влаштовується в квадратних будівлях. Шатровий дах має чотири однакових за величиною ската;
Шатрова мансардний дах влаштовується в квадратних будинках
- Вальмовими. Це також чотирьохскатний мансардний дах. Замість фронтонів в конструкції передбачені скати. Вальмовая покрівля також дуже зручна для пристрою під нею мансарди;
- Багатощипцевих. Такі покрівлі мають дуже складну конфігурацію;
- Пірамідальними, конічними, купольними. Покрівлі цього типу влаштовуються на будівлях складної форми.
Під мансарду може бути переобладнана дах будь-якої конструкції
Існує також власне дах мансардного типу. Її конструкція передбачає винесення скатів досить далеко за межі самої будівлі на спеціальних консолях.
На замітку: Своїми руками найчастіше під мансарди влаштовується двухскатная ламана покрівля. Технологія її зведення досить проста, а приміщення в результаті виходить досить просторим.
Спроектувати можна як мансардний поверх з одним вікном, так і з кількома. Іноді вони розташовуються на фронтонах, іноді на схилах між кроквами.
Як зробити розрахунок покрівлі
Для того, щоб зробити розрахунок кількості покрівельного матеріалу, утеплювача, гідро- і пароізоляційної плівки слід перш за все визначити площу майбутньої покрівлі. Особливо складно виконати необхідні розрахунки в тому випадку, якщо покрівля ламана і має складну конфігурацію. При цьому малюється схема мансардного даху і розбивається на прості геометричні фігури. Далі обчислюється площа кожної фігури. Отримані результати складаються.
Площа трикутника обчислюється за формулою S = (bxh) / 2, де b - довжина підстави трикутника, h - його висота. Формула розрахунку площі трапеції - S = ((a + b) / 2) xh, де a і b - підстави трапеції, h - її висота. Формула кола - S = пxr 2. де r - радіус кола. Число п = 3,14
Мансардний дах. Креслення дозволяють без проблем розрахувати площа покрівлі
Як розрахувати кут нахилу скатів даху приватного будинку? Для цього необхідно враховувати наступні фактори:
- Використовуваний покрівельний матеріал. Виробники завжди вказують який мінімальний і максимальний кут нахилу припустимо для того чи іншого його виду;
- Кліматичні умови. Мансардний дах своїми руками влаштовується з урахуванням того, в якому регіоні розташована будівля. Чим крутіше кут нахилу, тим більше навантаження на покрівлю буде надавати вітер. Але при цьому навантаження від снігу і льоду на покрівельний пиріг і крокви буде менше;
- Призначення споруди. Конструкція мансардного даху в нашому випадку повинна розроблятися з урахуванням того, що в подальшому це буде житлове приміщення. Тому рекомендується вибирати такий кут, щоб висота від балки перекриття до верхньої точки покрівлі була не менше 2,5 м з урахуванням товщини утеплювача і обшивки.
Розрахунок кроквяної системи мансардного поверху (крок, перетин брусів, наявність ригелів і т.д) виконується з урахуванням максимально допустимого прогину крокв по довжині. При цьому повинні бути дотримані нормативи СНиП.
На замітку: Найпростіше в наш час виконати розрахунок мансардного даху онлайн. Для цього в інтернеті існують спеціальні сервіси.
Як зробити ламану двускатную мансардний дах самостійно
Двосхилий ламана мансардний дах своїми руками зводиться поетапно. спочатку виконується
Розрахунок необхідних матеріалів
Дізнатися площа двосхилим ламаної покрівлі можна шляхом складання площ всіх чотирьох скатів. Таким чином нескладно визначити скільки квадратних метрів покрівельного матеріалу, а також паро- та гідроізоляційної плівки необхідно.
Що стосується утеплювача. то його товщина для пристрою житлової мансарди повинна складати хоча б 20 см. Якщо вона менша, матеріал доведеться встановлювати в два шари. Тобто площа покрівлі необхідно буде помножити на два.
Виконавши розрахунки і замовивши всі необхідні матеріали можна починати зводити каркас мансардного даху. Кут нахилу нижніх крокв зазвичай становить 60гр, верхніх - 15-20гр.

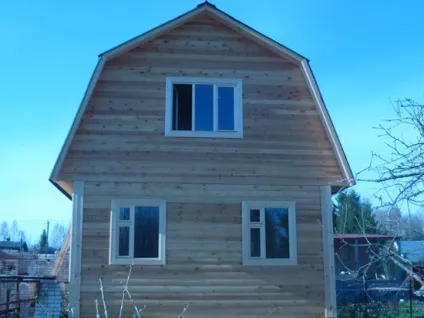

Мансардний дах. Фото двосхилим ламаної покрівлі
установка мауерлата
Мауерлатом дерев'яного будинку служить верхній вінець (дерев'яний або брущатий). У спорудах іншого типу установка цього елементу виконується окремо. У верхню частину бетонних стін ще на етапі з зведення заливаються шпильки або анкера (крок не менше 2 метрів). На них і кріпиться мауерлат. До цегляних стін брус (перерізом не менше 150 мм) можна закріпити скобами.

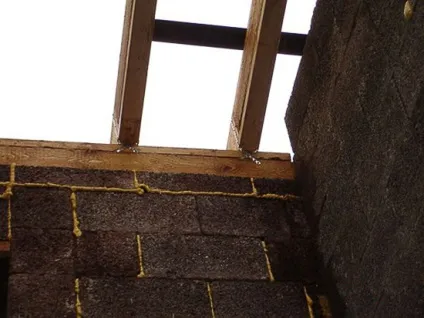

Мауерлат кріпиться до стіни на анкерні болти
Важливо: Попередньо під мауерлат влаштовують гідроізоляцію, простелити верхню частину стін руберойдом у два шари.
балки перекриття
Продовжують будівництво мансардного даху установкою балок перекриття. Роблять їх зазвичай з бруса товщиною 200 мм. Покладені вони можуть бути як на мауерлат, так і в попередньо влаштовані в стінах кишені. Спочатку кладуть крайні балки, вирівнюючи їх по рівню. Далі між ними простягають шнур і по ньому встановлюють проміжні. При укладанні в кишені, кінці балок обов'язково слід промазати бітумною мастикою і обернути двома шарами руберойду.
Балки перекриття мансардного даху можуть бути покладені на мауерлат
На замітку: Найбільш зручним кроком між балками вважається крок в 60 см. У цьому випадку в подальшому плити утеплювача можна буде укласти без підрізування.
кроквяна система
Питання про те, як побудувати мансардний дах впирається по більшій мірі в зведення надійної кроквяної системи. На кожну балку строго вертикально встановлюється стійка (брус перерізом 150мм). Далі монтують прогони (дошка 50х150мм). На прогони потрібно буде накласти ригеля (дошка 50х200мм). Всі ці елементи - стійки, прогони і ригеля, утворюють паралелепіпед, службовець каркасом власне житлової кімнати на мансарді.
Продовжують монтаж мансардного даху установкою нижніх (наслонних) крокв. Для них підійде брус перерізом 50х150мм. Попередньо варто виготовити шаблон з не дуже товстої дошки. Один її кінець прикладають до мауерлату, а інший до прогону. Далі розмічають форму запила і випилюють його. За цим шаблоном розкроюють крокви.
Для установки верхніх (висячих) крокв розмічають центр покрівлі. При цьому до мауерлату прибивається тимчасова стійка і встановлюється крайня затягування. Далі готується шаблон з дошки і по ньому вирізаються кінці верхніх крокв. По центру їх скріплюють між собою металевими пластинами. Потім потрібно поставити підвісні стійки (брус 25х150мм). Після цього нижні крокви зміцнюють підкосами (дошка 50х150 мм) і зашивають фронтони.

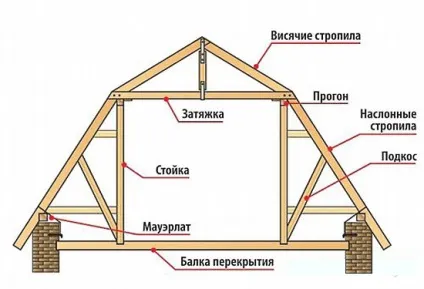

Кроквяна система мансардного даху
Для кріплення всіх елементів кроквяної системи застосовують оцинковані куточки, саморізи і цвяхи.
Проекти мансардних дахів можуть передбачати використання самих різних покрівельних матеріалів. Дуже часто можна бачити покрівлі з металочерепиці або профнастилу. Під них може бути встановлена розріджена обрешетка. При використанні рулонних матеріалів монтується суцільна.
Решетування мансардного даху може бути суцільною, так і розріджена
Гідроізоляція і монтаж покрівельного матеріалу
Дах мансарди своїми руками вийде надійної тільки в тому випадку, якщо буде влаштована якісна гідроізоляція. Найчастіше для захисту покрівель використовується супердифузійна мембрана. Монтувати її починають знизу. При куті нахилу даху від 15 до 30гр нахлест між рядами плівки повинен становити приблизно 25 см, при вугіллі більше 30гр - 15-20см. Кріпиться плівка до крокв за допомогою спеціальних скоб. Поверх плівки набивається контробрешетка. На неї і кріпиться покрівельний матеріал.

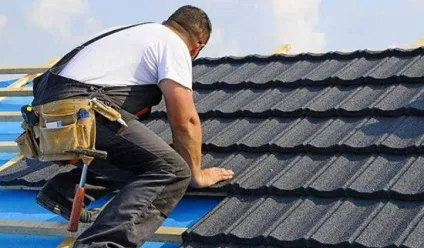

Покрівельний матеріал монтується поверх гідроізоляційної плівки
Важливо: При монтажі необхідно стежити за тим, щоб плівка не натягувалася. Матеріал повинен злегка провисати. Таким чином забезпечується вентиляція підпокрівельного простору.
При дотриманні всіх технологій утеплення вийде відповідна для облаштування житлового приміщення мансардний дах. Своїми руками утеплювач зазвичай монтується зсередини приміщення. У разі монтажу утеплювача зовні попередньо виконується обшивка мансарди зсередини. Після того, як укладання буде завершена, для того, щоб плити не випадали, знизу їх обтягують дротом, закріплюючи її до крокв.

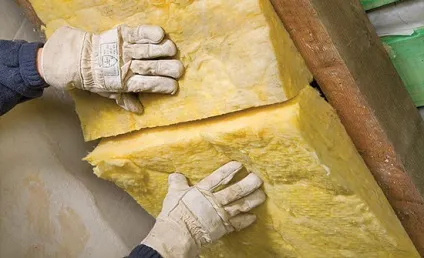

Утеплення даху будинків з мансардою. Фото базальтової вати між кроквами
На замітку: Найчастіше для утеплення мансард використовується мінеральна вата. Вона лягає між кроквами щільніше, ніж пінопласт. В результаті виключається поява містків холоду.
Пароізоляція та обшивка
Мансарда двосхилим даху влаштовується з обов'язковим використанням пароізоляційного матеріалу. Поверх вати необхідно натягнути ізоспан фольгою всередину приміщення. Над ним набивається контробрешетка під обшивку. Таким чином влаштовується вентиляція. Зсередини мансарда обшивається гіпсокартоном, вагонкою або фанерою.
Як бачите, процедура зведення мансардного даху досить складна технологічно. Однак влаштувати додаткове житлове приміщення на дачі своїми руками, приклавши трохи старання, все ж можна.
