Манометри: принцип дії

Для вимірювання тиску використовують манометри і барометри. Барометри використовуються для вимірювання атмосферного тиску. Для інших вимірів використовуються манометри. Сталося слово манометр від двох грецьких слів: Манос - нещільний, метрео - вимірюю.

Трубчастий металевий манометр

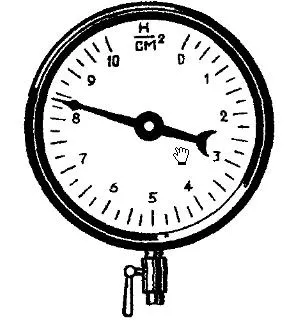

Існують різні типи манометрів. Розглянемо докладніше два з них. На наступному малюнку зображений трубчастий металевий манометр.

Його винайшов в 1848 році француз Е. Бурдон. На наступному малюнку видно його конструкції.

Основні складові частини це: зігнута в дугу порожниста трубка (1), стрілка (2), зубчатка (3), кран (4), важіль (5).

Принцип дії трубчастого манометра

Один кінець трубки запаяний. В інший кінець трубки, за допомогою крана з'єднується з посудиною, в якому необхідно виміряти тиск. Якщо тиск почне збільшуватися, трубка буде розгинатися, при цьому впливаючи на важіль. Важіль через зубчатку пов'язаний зі стрілкою, тому при збільшенні тиску стрілка буде відхилятися, вказуючи тиск.

Якщо ж тиск буде зменшуватися, то трубка буде згинатися, а стрілка рухатися в зворотному напрямку.

рідинний манометр

Тепер розглянемо інший тип манометра. На наступному малюнку зображений рідинний манометр. Він має форму літери U.

У його склад входить скляна трубка в формі літери U. У цю трубочку налита рідина. Один з кінців трубки за допомогою гумової трубки з'єднують з круглої плоскої коробочкою, яка затягнута гумовою плівкою.

Принцип дії рідинного манометра

У вихідному положенні вода в трубках буде перебувати на одному рівні. Якщо ж на гумову плівку буде чинитися тиск, то рівень рідини в одному коліні манометра знизиться, а в іншому, отже, підвищиться.

Це показано на малюнку вище. Ми тиснемо на плівку пальцем.

Коли ми натискаємо на плівку, тиск повітря, який знаходиться в коробочці, збільшується. Тиск передається по трубці і доходить до рідини, при цьому витісняючи її. При зниженні рівня в цьому коліні, рівень рідини в іншому коліні трубки, буде збільшуватися.

По різниці рівнів рідини, можна буде судити про різниці атмосферного тиску і того тиску, що чиниться на плівку.

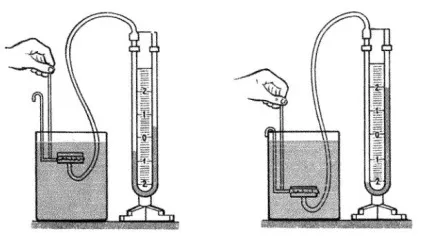

На наступному малюнку показано, як за допомогою рідинного манометра виміряти тиск в рідині на різній глибині.
