Мангал своїми руками з металу оптимальні розміри, креслення, фото

Зробити піч для барбекю можна з самих різних матеріалів. Однак створення мангала своїми руками з металу по праву вважається кращим варіантом. Які варіанти металевих барбекюшніц існують і як зробити таку конструкцію самостійно?

Переваги металевих мангалів

Чим же так гарні мангали з металу? Монолітну піч для барбекю або цегляний її варіант відрізняється капітальністю - в такому випадку конструкцію не потрібно буде прибирати на зиму, та й виглядає вона надійніше, міцніше, довговічніше. Крім того, піч з каменю можна вдосконалити додатковими робочими зонами, які дозволять не тільки смажити м'ясо, а й запікати овочі, рибу, коптити продукти. При цьому виглядати піч буде благородно, вона органічно впишеться в образ будь-якої ділянки. Чи варто звертатися до металу?

У більшості випадків - безумовно, варто. У капітальних конструкцій є свої плюси, але і портативність - це далеко не недолік. Металевий мангал займає небагато місця, що добре для скромних за площею ділянок. Встановити таку піч можна навіть на тісній терасі або в невеликій альтанці. Крім того, навіть стаціонарну її версію можна перевозити з місця на місце, хоча і з невеликими незручностями - а при створенні похідного складного варіанта свій мангал можна буде взяти з собою на природу, навіть не маючи автомобіля.

Є у створення металевого мангала своїми руками і інші переваги.

• Конструкція буде повністю пожаробезопасной. Використовувані матеріали стійкі до високих температур; якщо при роботі використовувалися правильні креслення із зазначенням достатніх розмірів мангала з металу, то навіть випадкове загоряння навколишніх предметів малоймовірно.
• Невеликі фінансові витрати. У той час, як на цеглу, бетон або натуральний камінь може піти багато грошей - принаймні, за рахунок фінішної обробки - витрати на метал будуть мізерними.
• Простота роботи. Все, що потрібно для того, щоб правильно виготовити мангал зі сталі - це початкові навички роботи зі зварювальним апаратом. Для того, щоб оптимізувати приплив повітря, знадобиться також попрацювати з дрилем.
• Швидкість виготовлення. Через великої кількості технологічних перерв використовувати мангал, побудований з цегли або бетону, годі й менше, ніж через місяць. Металева ж конструкція буде готова до експлуатації відразу після закінчення збирання.

Мінусом може стати нестача естетичності печі зі сталі. Однак зовнішній вигляд будь-якого мангала залежить тільки від дизайнера і майстерності виробника. Варто лише поглянути на деякі проекти, щоб переконатися - і таку конструкцію можна перетворити в шедевр.

варіанти конструкцій

Перш ніж приступати до роботи, необхідно вибрати тип конструкції, відповідно до якого буде складатися креслення мангала. Вибір робиться на підставі ряду характеристик печі:

• оптимальні габарити;
• умови експлуатації;
• розташування;
• режим експлуатації.

Існує безліч конструкцій мангалів з металу. Найпоширенішими є такі моделі.

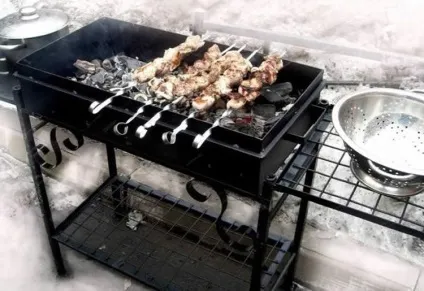

1. Стаціонарна. У найпростішому варіанті являє собою металевий ящик, поставлений на прямі ніжки з підп'ятниками. Великі і потужні печі можуть встановлюватися на бетонну основу. Можлива установка під дахом веранди або альтанки, що дозволяє готувати барбекю в будь-яку погоду, незалежно від пори року. Пристрій стаціонарного мангалу можна доповнити різними пристосуваннями, що розширюють його функціонал і зручність експлуатації - наприклад, витяжкою. Розміри мангала для шашлику в цьому випадку, як правило, досить великі.
2. Розбірна. Відрізняється тим, що елементи не зварюються один з одним, а скріплюються болтами. Кріплення повинен бути високоякісним, щоб витримувати високі температури без деформацій. При виготовленні не потрібно користуватися зварювальним апаратом, що робить роботу ще більш простий. Розбирання хороша тим, що дозволяє компактно зберігати і транспортувати жаровню.

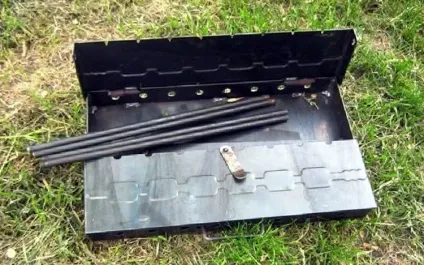

3. Складна. Вони поширені в продажу; своїми руками зробити подібну конструкцію складніше, ніж один з вищеописаних варіантів. Складаний мангал має невеликі розміри, схема його схожа з оной у розбірний моделі - при перенесенні торці ящика і ніжки знімаються, бічні ж стінки складаються і фіксуються - виходить щось на кшталт сталевого валізи, всередину якого можна скласти шампури і грати для гриля.

4. Одноразова. Найпростіша ємність, яку можна зробити з жерстяних банок, фольги і іншого металевого сміття. Мета - обгородити місце для вугілля і зробити підставку для шампурів.

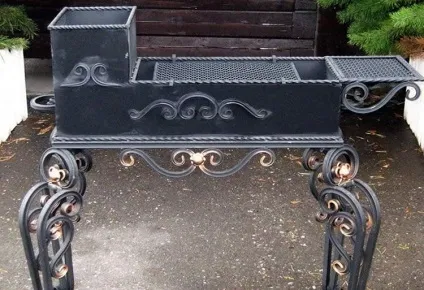

Різні сталеві пристосування можна використовувати і для декору - наприклад, популярно застосування кованих частин від швейних машин Zinger в якості підставки.

Виготовлення стаціонарної жаровні

Основні етапи роботи найзручніше розглянути на прикладі виготовлення простого стаціонарного мангалу. Їх два: складання креслення і конструювання печі. Додатково можна врахувати декорування (фарбування) конструкції і створення додаткових елементів. Як зробити мангал з металу своїми руками?

• листи металу товщиною 3 мм - підійде нержавейка, чорна або жароміцний сталь;
• куточки шириною близько 30 мм або арматура діаметром 10 мм;
• болгарку;
• дриль;
• зварювальний апарат.


проектування

При створенні саморобної мангала з металу своїми руками розміри можна підбирати будь-які, в залежності від особливостей експлуатації печі. Основний критерій, під який підбираються габарити - це кількість м'яса, підсмажуємо за один раз. Оптимальні розміри мангала такі.

• Ширина - 30 см. Це відповідає довжині стандартного шампура, на який поміщається 8 шматків м'яса.
• Довжина може бути будь-хто. Підбирається з розрахунку 10 см на шампур.
• Глибина - 20 см. Такого простору буде достатньо, щоб вугілля прогрівали м'ясо, але воно не підгорає.
• Загальна висота підбирається під зріст людини. Спину в процесі приготування краще не згинати. Зазвичай висота робиться від 80 до 120 см.

Вирішивши питання з розмірами, потрібно визначити, чим пофарбувати мангал. Фарба захистить метал від корозії, при цьому вона сама повинна бути стійка до атмосферних впливів і високій температурі. Вона не повинна виділяти токсини при нагріванні. Підійде акрилова термостійкий фарба або силікатні лаки.

конструювання жаровні

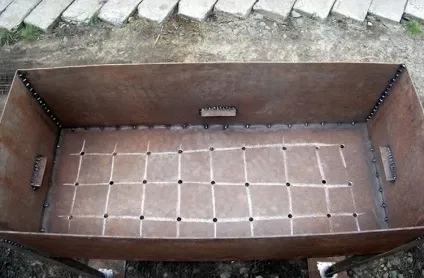

Вибір товщиною 3 мм обумовлений тим, що більш тонкий метал швидко прогорить, а більш товстий - це марна трата грошей. Робота зі створення ящика проста - потрібно вирізати стінки і дно відповідно до креслення, пропиляти в них отвори для повітря і акуратно зварити елементи один з одним.

Таким чином, робота здійснюється в такий спосіб.

1. На заготовках розмічаються деталі і випіліваются болгаркою.
2. Оптимальне місце для повітропроводів - бічні стінки. Просверливаются вони на відстані 20 мм від нижнього краю з кроком 50 мм. Діаметр отворів - 10-15 мм.
3. По верхньому краю бічних стінок пропилюється пази для шампурів. Перший робиться на відстані 5 см від торця, далі - через кожні 10 см.
4. Стінки і дно зварюються один з одним. Робити ідеальний шов не потрібно - досить точкового зварювання; додаткові щілини тільки додадуть вугіллю спека. Саме тому професійним зварником бути не обов'язково.
5. До кутів мангала привариваются ніжки.

На цьому основна конструкція готова. Далі до торців можна приварити ручки, зробити кришку, приварити кріплення для шампурів і кочерги і т. Д. Також зроблений з металу мангал забарвлюється: перед цим потрібно видалити стару іржу і заґрунтувати поверхню.

Витяжка для мангала

Окремо варто розглянути оснащення мангала витяжкою. Вона являє собою урізану трубу, через яку ефективно видаляється дим, в звичайних умовах не дає спокійно готувати м'ясо. Витяжка зазвичай являє собою купол з металу, який або приварюється до основної конструкції або підвішується зверху, якщо піч розташована під дахом.

Для виготовлення цього пристосування використовуються такі ж листи металу, які зварюються в формі усіченої піраміди, на вершині якої розміщується коротка труба. Площа підстави витяжки повинна трохи перевищувати площу мангала.

Сталева витяжка легко чиститься і нескладна у виготовленні. Щоб вона не зіпсувалася згодом, її слід пофарбувати термостійкої фарбою.

Особливості виготовлення розбірної конструкції

Технологія виготовлення мангалів з металу розбірного типу має деякі нюанси. Елементи такої конструкції не зварюються, а скріплюються болтами. Принцип роботи такий же.

1. Розмічаються і вирізаються стінки і дно. По краях (крім верхнього) додається кілька см на згини.
2. У стінках робляться повітроводи.
3. По лініях згинів робляться пропили, потім листи згинаються.
4. На крайках робляться отвори для кріплення.
5. Для кріплення ніжок також робляться отвори. Інший варіант - використання тонких трубок. В цьому випадку до кутів конструкції приварюються болти, до яких будуть прикручувати ніжки.

Розбірний мангал своїми руками можна зробити розбірним лише частково - стінки зварити, а дно зробити на кріпленні. Це забезпечить простоту чищення печі від золи.

Як зробити похідний варіант мангала?

Складаний мангал своїми руками робиться наступним чином.

1. Розкреслювали дно. До його сторонам додається по 4 см для згинів. За лінією згину на довгих сторонах просверливаются повітроводи.

2. Вирізаються бічні стінки. Вони скріплюються з дном за допомогою навісів. Їх можна або прикрутити болтами, або приварити.
3. Вирізаються знімні торці з отворами для кріплення.
4. До дну приварюються болти для кріплення ніжок.
5. На одній з боковин закріплюється фіксатор у вигляді петлі, щоб не дати зібраному мангалу розкладатися самому по собі.
6. До бічній стороні дна приварюється ручка.

При створенні складного мангала краще використовувати сталь товщиною 2 мм, щоб знизити масу конструкції.
