Схема генератора високої напруги

На недавно зібраному перетворювачі я не зупинився і вирішив продовжити експерименти з джерелами високої напруги. Багато бачив схем різних варіантовтрансформатора Тесли. Дуже зацікавився ними. У них було використано занадто багато обмоток, що мене не порадувало. Вирішив створити своє, щось схоже на ту схему. Основний принцип - збільшити частоту струму, і, пройшовши через обмотки, побачити цей струм наяву. Отримати високовольтний розряд деякої довжини і яскравості.

Спочатку все ж вирішив спаяти декілька схем високовольтних, щоб отримати видимі розряди. Але хорошого ефекту так і вийшло. Якщо і виходили розряди, то вони були ледве видимі оком.

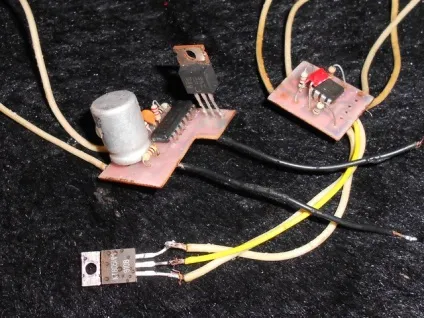

В даній схемі дуже сильно нагрівалися резистори, хоча і так ставив по 2 Вт потужністю. Плекав цю схему генератора від акумулятора 12В. І транзистор весь час виходив з ладу. Вже і міняв число обмоток і товщину проводу, але результату не було. Схема мені не сподобалася.

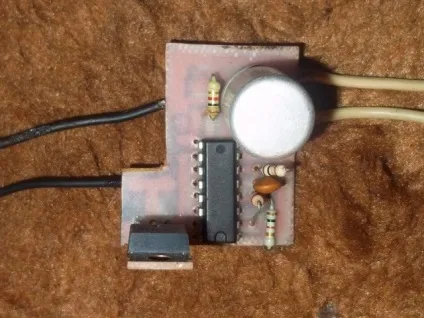

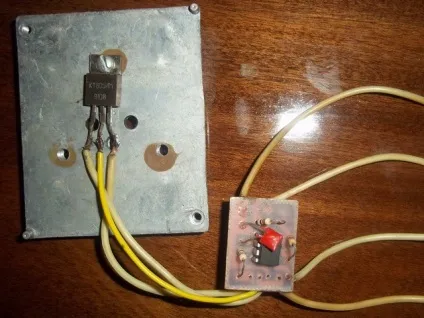

Тут генератором частоти служить мікросхема NE555 або LMC555. Частоту можна регулювати, змінюючи конденсатор С1. Найкращі результати у мене при 0.01 мкф ємності. Дуги яскраві, товсті і не свистять. Первинна обмотка - 3 віткa, вторинка від ТВС. Джерело живлення був той же - акумулятор на 12В. Ставив транзистор КТ805. Грівся дуже сильно, тому встановив його на радіатор.

Довжина дуг близько 1 см. Провід руками чіпати настійно не рекомендую - їх може пробити, навіть якщо вони високовольтні! Я отримував опік від лампової ТС навіть на маленькій потужності, значно менше строчніковой - відчуття неприємні, опік глибокий і довго заживає. Раджу поберегти здоров'я і ловити іскри не вистачило руками за дроти, а прикручуючи провід ізолентою до дерев'яної / пластмасовою паличці і тримаючись за неї. Особливо нічого не добився з цієї схеми і почав шукати ще варіанти для отримання довгого заряду.

Читайте також: Простий магнітний маятник

Згадав, що схема перетворювача теж підвищує частоту і вирішив спробувати видозмінити схему. Прибрав трансформатор з помножувачем і один транзистор. І до виходу підключив рядковий трансформатор. Вийшло маленьке пристрій, що підвищує частоту. Воно показало непогані результати, які нарешті порадували.

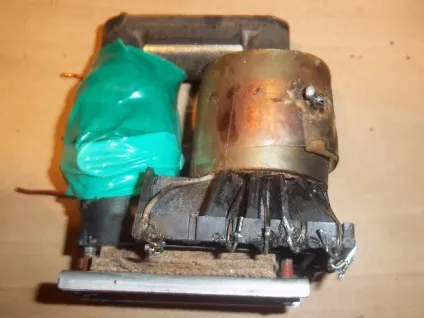

У цій схемі генератора високої напруги знадобився рядковий трансформатор. Дістав його з старого телевізора. Почав перемотувати, щоб домогтися гарних результатів. Високовольтну обмотку не чіпав, вона вторинна. А первинну як тільки не мотав. Спочатку намотував невелика кількість - виходив з ладу транзистор і мікросхема. Мотав багато - позову була дуже мала. Мотав в міру - нічого путнього у мене не виходило. Вирішив підключати до рідних обмоткам строчника. Як виявилося, рідна обмотка з найбільшим опором показала Найлучшіх результат. Вперше з'явилася дуга в 4 см. Це дуже цікаве видовище - дивіться самі.
