мангал розбірний

Під час автомобільної подорожі рідко хто бере з собою нерозбірний мангал, так як він займає багато місця і може перевозитися не в кожній машині. Але при бажанні можна зібрати розбірну конструкцію, завдяки якій легко готувати шашлик навіть далеко від дому. Щоб зробити розбірний мангал своїми руками досить мати стандартні інструменти і листовий метал.

Вимоги до розбірному мангалу

Мангал складаний, що створюється своїми руками, повинен відповідати певним параметрам:

Компактність. Збірна конструкція повинна міститися в багажник автомобіля. При цьому важливо враховувати розміри багажника певного автомобіля з урахуванням того, що під час поїздки він буде зайнятий і іншими речами.
Простота виготовлення. Створювати креслення конструкції потрібно з розрахунком на те, що її можна буде виготовити без використання листозгинального обладнання й гільйотини.
Довговічність. Матеріали, обрані для створення розбірного мангала, повинні бути стійкими до впливу високої температури.
Легкість збирання та розбирання. Щоб не витрачати час на збирання і розбирання конструкції, варто заздалегідь створити простий креслення конструкції. Важливо пам'ятати, що мангал повинен збиратися і розбиратися з використанням мінімальної кількості інструментів.
Створювана конструкція не повинна стати причиною появи травм або загоряння.

З огляду на всі описані вимоги можна створити простий і надійний збірний мангал.

необхідні інструменти

При виготовленні розбірного мангала валізи будуть потрібні інструменти, які є практично у кожної людини, що має гаражний майстерню. До них відносяться:

електролобзик, а також полотна по металу;
болгарка;
ножиці по металу;
рулетка або інший вимірювальний інструмент;
свердлильний верстат;
зварювальний апарат.

Також перед початком робіт необхідно підготувати потрібну кількість матеріалу для мангала. Для цього варто розрахувати розміри конструкції і визначити, скільки листів металу потрібно. Перед тим як зробити розбірний мангал коштує визначити необхідну кількість матеріалів.

розміри мангала

Габарити створюваної конструкції необхідно вираховувати індивідуально. Під час визначення розмірів необхідно враховувати кількість порцій шашлику, що готується за один раз, а також розміри багажника машини.

Варто пам'ятати, що борти, які дозволяють зберегти тепло і економити вугілля, повинні мати висоту близько 130 мм. Так як довжина шампура зазвичай становить 40 см, конструкція повинна бути в ширину приблизно 30 см. Стандартні розбірні мангали мають довжину близько 60 см. При таких розмірах на конструкції можна розмістити 6 шампурів на відстані близько 10 см. Висота ніжок зазвичай збігається з довжиною мангала.

Створення рами і ніжок для мангала

Рама потрібна для додання стійкості мангалу, а також для закріплення ніжок. Вона являє собою прямокутник, який зварений з металевих куточків. Важливо враховувати, що розміри рами повинні бути трохи менше розмірів підстави.

Стандартна рама мангала має ширину близько 230 мм і довжину близько 570 мм. До куточках привариваются відрізки металевої труби, які служать опорою для ніжок.

Як опори варто використовувати водопровідну трубу, внутрішній діаметр якої дорівнює 20 мм. Діаметр необхідно вибирати з урахуванням діаметра кріплень, які встановлені на кутах рами. Ніжки повинні входити в них таким чином, щоб не залишалося великого зазору, але при цьому щоб конструкцію було легко розібрати при необхідності. Щоб опори були стійкими, на них слід приварити заглушки.

Створення дна мангала

Дно описуваної конструкції являє собою лист металу прямокутної форми, що має отвори для фіксації бортів. Для створення мангала використовується лист металу товщиною 3 мм. Щоб виріб прослужило більший термін, варто використовувати матеріал, який стійкий до високої температури.

Якщо знайти такий метал не вийшло, можна зробити колосники з металевих прутів під розмір підстави. Також можна використовувати чавунні колосники, які зазвичай застосовуються при створенні печей. Але варто пам'ятати, що при виборі другого варіанту конструкція матиме велику вагу.

Створення підстави відбувається наступним чином:

Спочатку болгаркою вирізається прямокутник. Найчастіше ширина підстави становить 30 см, а довжина - 60.
Для створення можливості циркуляції повітря висвердлюють отвори діаметром 2 см. Вони потрібні для доступу повітря під час горіння вугілля.
Після цього в створеному дні розкладного мангала створюються наскрізні пази. Вони потрібні для фіксації бортів конструкції. Для цього не всьому периметру необхідно відзначити відстань, рівну 7 мм від краю. Після цього висвердлюють отвори діаметром 2 мм. Потім необхідно з'єднати їх електролобзиком. В результаті виходить кілька пазів на поздовжніх і бічних сторонах. Довжина таких пазів становить 2 см, а ширина 2 мм.
На наступному етапі створюються отвори для закріплення листа дна мангала. Для цього відзначаються місця на дні мангала і рамі, після чого створюються отвори для болтів. Слід пам'ятати, що гайка повинна розташовуватися знизу. Це дозволить захистити різьблення від спікання під впливом високої температури.

Створення і закріплення бортів

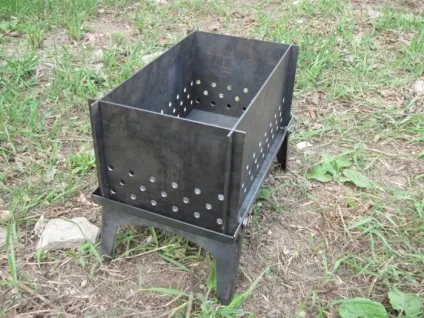

Товщина стінок мангала може становити від 1,5 до 2 мм. Для створення конструкції необхідно вирізати 2 поздовжніх і 2 бічних бортика. Після вирізання бортів з листового металу створюються виступи, які дозволяють закріпити описувані елементи на каркасі. Слід пам'ятати, що для доступу повітря в бортах необхідно висвердлювати отвори на рівній відстані один від одного.

Від міцності з'єднання описуваних елементів залежить надійність всієї конструкції, тому важливо уважно проводити всі роботи. Одним з найбільш надійних способів є з'єднання елементів за допомогою поздовжніх спиць, які стягуються смушковими гайками.

Спиці необхідно зробити з металу, який буде стійкий до впливу високої температури. Дані елементи повинні мати довжину близько 30 см. На обох кінцях спиць нарізається різьба. Після створення спиці кріпляться на бічних бортах.

При бажанні можна закріпити борту на петлях. Це дозволить швидко складати конструкцію і зручно переносити її.

збірка мангала

Під час складання конструкції необхідно уважно здійснювати кожна дія, щоб всі елементи були надійно закріплені. Це відбувається в кілька етапів:

Спочатку каркас мангала необхідно з'єднати з підставою. Для цього болти протягується крізь отвори і закріплюються за допомогою шайб.

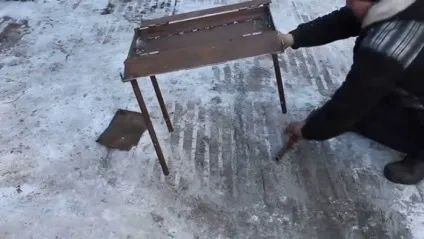

Потім потрібно приєднати ніжки, надівши їх на обрізки труб, закріплені на кутах каркаса. Якщо після з'єднання з'явився невеликий люфт, слід встановлювати конструкцію таким чином. Щоб опори були поглиблені в грунт на невелику відстань. Також можна зробити різьбове з'єднання для ніжок.

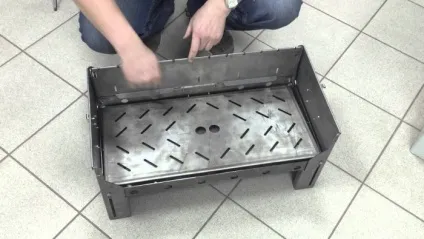

Після цього відбувається приєднання бортів. Для цього виступи нижній частині бортів вставляються в пази підстави конструкції. Але при бажанні можна зробити шарнірне з'єднання бортів.
На наступному етапі необхідно з'єднати борту спицями. На дно мангала після цього укладається колосник.

Конструкції описаного типу можна швидко розібрати і зібрати, тому вони не стануть причиною втрати часу під час відпочинку. Перед тим як зробити мангал слід створити креслення, в якому будуть відображені розміри кожного елемента конструкції.
