2. Далі знімаємо плату (у мене вона намертво пришита до плати плеєра шлейфом - в цьому випадку просто відгинаємо) і шукаємо позначення «DC5V» - це якраз 5-вольтової піталово. Якщо його немає то робимо так: чіпляємо на роз'єм прикурювача звичайні 12 вольт і дивимося де вони перетворюються в 5. Запам'ятовуємо місце і, після відключення 12-й вольта БП чіпляємо до раніше запомненнону місця + 5V (мінус можна використовувати стандартний). Для тих, хто не працював з прикурювача розповідаю: + 12V це маленький контакт по центру, а 2 вуса з боків - це мінус (далі по своїй звичці і неписьменності буду називати мінус «масою»).

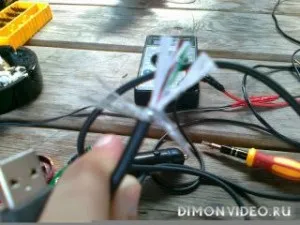

3. Після того, як знайшли місце, де можна живити девайсіна п'ятьма вольтами зробимо кабель для заживлення. Звичайний USB кабель стандарту 1.0 (сумісність з 2.0 - таких найбільше) містить (крім обплетення) 4 кабелі. Зелений і білий можна відрізати відразу - це чисто під дані. Нам потрібні чорний і червоний. Червоний це плюс, чорний - маса. Відріжемо зайве і зачистили залишилися кабелі. Краще відразу їх залудити (для тих, хто паяє перший раз - корисно буде спочатку почитати довідкову літературу).

4. Тепер проріджені отвір під цей кабель в корпусі передавача. Я робив так: Спочатку нагрів паяльником голку і проткнув корпус. Потім за допомогою шуруповерта та різних свердел поступово (щоб корпус не тріснув) збільшував діаметр до потрібного. Увага! Слідкуйте, щоб отвір нічого не перекривало (засувка або мікросхема)

5. Тепер просунь кабель в отвір і закріпимо його за допомогою суперклею зафіксуємо його зсередини. Візьмемо 2 дроти з третього пункту (ви ж випустили їх з запасом, вірно?) І припаяти тонким жалом (не зачепило мікроконтролер!) До контактів з пункту 2.

6. Не закриваючи корпусу біжимо до найближчого комп'ютера для тесту. Якщо модулятор включився, а з компа не пішов чорний дим - значить ви відмінно все зробили і можете закривати корпус. У моєму випадку засувки виявилися дуже хисткі і довелося рятуватися тим же суперклеєм.

7. І я вже був задоволений і слухав свою улюблену музику на своєму улюбленому приймачі, але відійшовши на пару метрів я побачив, що звук пропав зовсім. Бракує дальнобійності. Як тимчасове рішення можна причепити шматок дроту в якості антени, але краще прогулятися до ларька радіотоварів (а якщо ви Новомосковсклі розділ «нам буде потрібно» то вже прогулялися) і купити не особливо габаритну антену. Маленька антена потрібна відразу по 2-м причин: по-перше модулятор вешь не особливо важка і довга антена, спрямована вгору, буде його переважувати, а по-друге довга антена - велика дальність, а нам абсолютно не потрібно, щоб станцію чув все місто (ви сподіваюся пам'ятаєте що на мовлення в УКХ-діапазоні потрібна ліцензія). 30-45 см буде оптимальним варіантом.

8. «Куди її вставити?» - ось питання, яким ви ймовірно будете задаватися. Варіантів кілька, але я обійшовся найпростішим. Я вставив антену туди, де раніше був центральний контакт для прикурювача. Якщо це вас влаштовує - робимо наступне: відкручуємо кришку роз'єму і витряхаем звідти «пимпочку» (хто-небудь зможе придумати більш адекватну назву?) І запобіжник. Обмотуємо антену ізолентою в тому місці, де вона буде вставлятися в звільнилася «нішу» (або розточуємо саму нішу до потрібних параметрів) так, щоб вона злегка натискала на пружину (пружину витягувати було не треба! Вставте на місце!) І закручуємо кришку.

9. У результаті отримуємо приблизно ось такий девайс, з радіусом дії близько 300 метрів. Цього цілком вистачить для «розвішування радіо по дому або по дому сусідів». Їсть такий «малюк» з урахуванням доробок близько 120 mAh і розряджає мою батарею ноута за 6 неповних годин (разом з написанням цієї статті). Єдиною незручністю стала необхідність тягнути 2 дроти (провід від гнізда навушників до гнізда модулятора і харчування від USB).

10. Кілька порад з використання:

У моєму випадку єдиною зручним варіантом розташування став варіант «передньою панеллю вниз». Тобто дисплея я не бачу. Тому настійно рекомендую вибрати модель модулятора з фіксацією останньої частоти.
Частоту мовлення краще вибрати в діапазоні 88.5-100.0. Тут менше потужних станцій, і, відповідно перешкод буде мало / не буде зовсім перешкод.

Для параноїків: не варто притискатися до передавальної антени тому рівень випромінювання досить високий.

На перших порах стежте за температурою, як компа, так і модулятора, бо деякі моделі гріються не слабо.
