Малювання плати маркером

Один з найпростіших і доступних простому обивателю способів виготовити друковану плату в домашніх умовах - це малювання плати маркером, так званий маркерний спосіб. Коротенько ми сьогодні покажемо, як за пару хвилин можна зробити просту плату за допомогою маркера.

Малювання плати маркером

Першим кроком стане отрисовка шаблону друкованої плати в Sprint-Layout. Цей крок можна пропустити і відразу почати малювати маркером по текстоліту, але є шанс допустити помилки в схемі.

Віддрукуємо наш готовий шаблон на звичайному офісному папері і підготуємо текстоліт.

Поверх текстоліту закріплюємо паперовий шаблон, який фіксуємо канцелярським зажимом. Далі ми можемо приступити до свердління отворів. З таким підходом все радіокомпоненти будуть точно на своїх посадочних місцях. Свердління отворів можна виробляти і після травлення плати, але тоді є можливість пошкодити п'ятачки, особливо якщо використовується саморобна дриль з поганою центровкой.

Вирізаємо майбутню плату. Ріжемо текстолит полотном по металу.

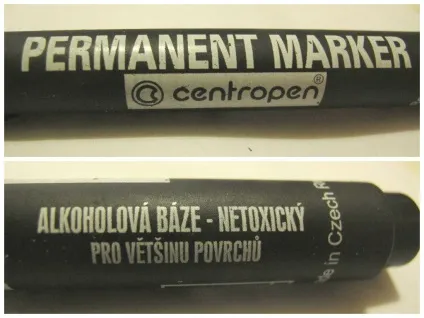

Маркер для друкованої плати ми взяли Centropen. (Це перший, який потрапив під руки.)

Малюємо доріжки друкованої плати маркером згідно шаблону. Намагаємося, щоб маркер давав жирну і красиву лінію, по кожній доріжці проводимо маркером кілька разів.

Після нанесення доріжок даємо маркера трохи підсохнути. Розводимо хлорне залізо і труїв в ньому плату.

Як бачимо, хлорне залізо злегка змило маркер, але, в цілому все пройшло так, як треба. Так виглядає наша плата після травлення.

Відмінний результат показують маркери в свіжому розчині хлорного заліза. Плата за часом труїтися швидше, а покриття маркера лише пару хвилин контактує з розчином, внаслідок цього маркер менше змивається.

Відмиваємо нашу плату від маркера спиртом або ацетоном.

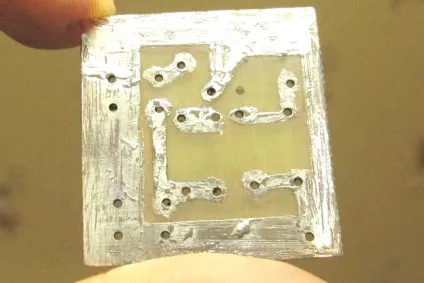

Якщо уважно розглянути доріжки, то видно, що хлорне залізо трохи їх роз'їло. Все-таки покриття цього маркера частково змилися в розчині. Покриваємо доріжки флюсом і залужівает їх.

Загалом, це практично готовий варіант плати.

Як вибрати маркер для друкованої плати?

На підборі маркера слід трохи зупинитися. На ринку існує величезна кількість варіантів маркерів, зустрічаються навіть спеціальні, з наклейками «Стійкі до хлорним залізом» або «Дли малювання друкованих плат». Як правило, вони коштують не дешево, але під такими цими наклейками знаходяться звичайні канцелярські маркери.

З відгуків в мережі відмінно підходить маркери Edding. Centropen. R-teck. Centropen у людей часто дає протравлення в непотрібних місцях, що було помічено і у нас.

Перед тим, як почати малювання плати маркером необхідно маркер протестувати на стійкість до хлорним залізом на невеликому клаптику текстоліту. Це заощадить і час і нерви.
