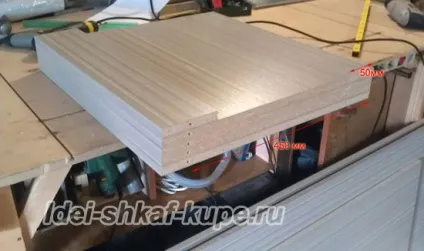

Замовляємо розпил та кромленіе цих детальок у цеху. Забираємо їх, сортуємо по типу і починаємо присадку. Починаємо з поличок, відступаючи з заднього (НЕ кромленія) краю розмічаємо і рассверливаем свердлом 5 мм отвори на відстані 50 і 450 мм від краю.

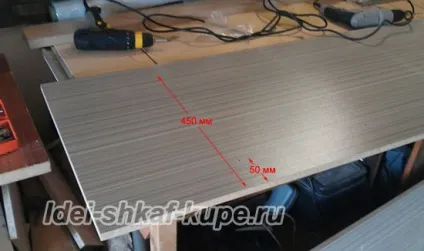

На бічних стійках розмічаємо ці ж отвори (точно так само з заднього краю). Вони повинні бути діаметром 8 мм, наскрізні.

розмічаємо і наколює шилом (щоб не стерлися) точки кріплення кулькових направляючих. Олівцем зазначив кордону фасалов і. орієнтуючись на них, розмітив самі напрямні. На зображенні "Y мм" - це 2 мм.

. віслюку цього розмічаємо і рассверливаем висувні ящики. Бічні стінки в них накладні * вони свердлити 8 мм свердлом в пласть, фронти ж вкладні, свердлити в торець 5 мм. У отримані отвори закручуємо конфірмати і збираємо короба ящиків.

Перевертаємо їх, перевіряємо діагоналі (вони повинні бути рівні) і прикручуємо саморезами дно з ДВПО. Не варто прибивати його гвоздиками - обов'язково відвалиться - тільки саморізи. Залишилося прикрутити до них другі половинки кулькових напрямних і ящики готові.

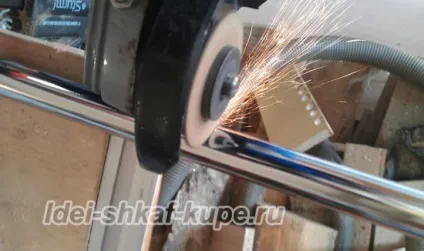

Залишилося напіліть вішала з труби 25 мм Joker. Розмічати її краще тонким маркером, а пиляти "болгаркою".

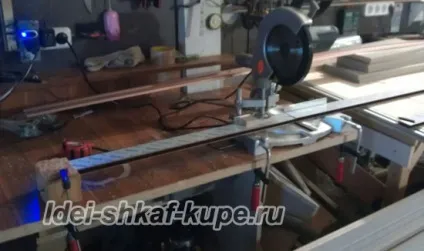

Переходимо до складання дверей-купе. Для початку нарізаємо алюмінієвий профіль. Для цього бажано користуватися торцювання пилкою, але можна просто пиляти ножівкою по металу (я раніше надходив саме так). Зверніть увагу на брусок-обмежник зліва. Він дозволяє нарізати кілька деталей однакового розміру, не відволікаючись на розмітку кожної.

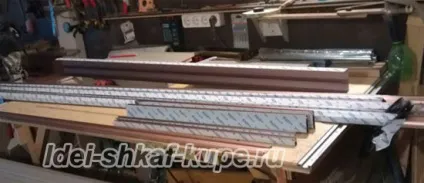

Нарізаємо чотири профілі-ручки, два верхніх горизонту, два нижніх і по одній направляючої (верх і низ).

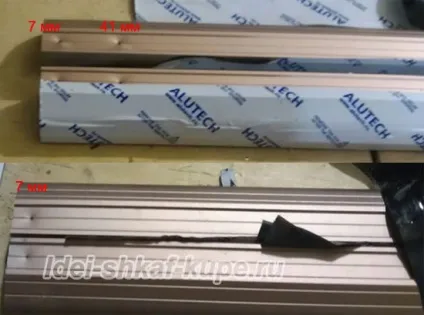

У профілях-ручках розмічаємо і свердлимо отвори під кріпильні гвинти зверху відкладаємо по 7 мм, а знизу по 7 і по 41 мм від краю. Отвори свердляться наскрізь свердлом 5 мм і на один шар алюмінію свердлом 9 мм.

Набиваємо гумовою киянкою верхній і нижній горизонти після чого укладаємо двері на бік і набиваємо в паз профіль ручку.

Закручуємо фіксують гвинти, кріпимо колеса (по парі верхніх і нижніх на кожні двері)

Потім перевертаємо і проробляємо ті ж маніпуляції. В принципі, двері зібрана. Залишився наклеїти щітку-пильовик.

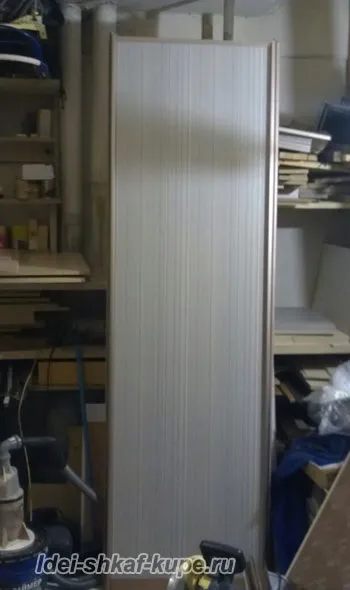

Все, двері зібрана. Точно так же збираємо ще одну. Більш детально процес складання цілісної двері-купе я описував раніше в окремій статті.

В принципі, шафа готовий, залишилося змонтувати його на місці. Беремо "Газель", вантажимо в неї компоненти шафи, переводимо на місце, весело піднімаємо на 4 поверх без ліфта. Можна продовжувати.

Стійки я просто поставив на свої місця, не прикручуючи до стін (можна і прикрутити).

Спочатку збираємо стійку з полками на Конфірмат. Присуваємо її до стіни, і укладаємо зверху антресольного полку, яка кріпиться на пластикових куточках.

Ставимо на напрямні висувні ящики.

До скриньках кріпимо фасади. Не треба ніякого скотчу. Досить просто прикрутити струбциной і закріпити саморізами.

Загальний план з антресольної полицею і встановленими на ящики фасадами.

. атем кріпимо направляючі, спочатку нижню (саморізами). Отвори під саморізи бажано раззенковать, щоб втопити капелюшок. У пази напрямних до установки необхідно вставити пружинні стопори.

З атем верхню напрямну. Я прикрутив її безпосередньо до стелі на дюбель-пробки.

Збираємо і встановлюємо дворівневе вішало на системі Джокер.

Ставимо на рейки двері і регулюємо їх щодо стін. Так само регулюємо положення пружинних стопорів, виставляючи їх під опорні ролики.

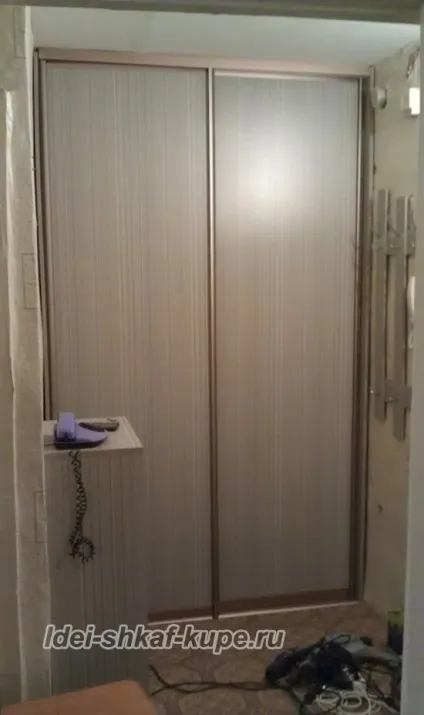

Все, наш шафа готовий, залишилося протерти пил і починати користуватися.
