литниковая система

Литниковая система. сукупність каналів (елементів), через які розплав з ковша або іншого розливного пристрою підводиться до робочої порожнини ливарної форми. Призначення Литниковая система - забезпечення оптимальних умов і тривалості заливки форми з метою отримання виливки з чіткими гранями і контурами, запобігання потрапляння неметалевих включень (при заливці з поворотного ковша), а при затвердінні сплаву - харчування виливки для запобігання усадочних раковин. Елементи Литниковая система відповідно до їх призначення поділяють на підводять і живлять (в деяких окремих випадках такого поділу не існує).

До подводящим елементам Литниковая система відносяться: чаша, стояк, дросель, шлакоуловителя (колектор, літніковий хід) і живильник (рис .. а). Чаша - приймач розплаву, для зручності заливки, затримання шлаку і запобігання засосу повітря повинна вміщати достатній обсяг металу. Стояк - вертикальний (рідко похилий) канал, приєднаний до чаші. Дросель - вузький канал (або декілька каналів), розташований зазвичай в підставі стояка, який є місцевим гідравлічним опором, регулює швидкість заливки і усуває вакуум (розрідження) в стояку. Шлакоуловителя - канал, зазвичай витягнутого трапецієвидного перетину, розташований за дроселем, служить для подачі сплаву до живильників і затримання неметалічних включень. Для більш повного затримання шлаку в Литниковая система влаштовують місцеві розширення в шлакоуловителя, застосовують відцентрові шлакоуловителя, фільтрувальні сітки (для виливків з чавуну - з вогнетривкої стрижневий або шамотної суміші, для виливків з кольорових сплавів - з тонкої листової сталі. Для всіх сплавів з температурою заливки до 1350 ° С - з кремнеземне тканини). Шлакоуловителя не потрібні при заливці форм з стопорного ковша (шлак залишається в ковші) і при щільності неметалічних включень, близькою до щільності сплаву (у деяких кольорових сплавів). У цих випадках канал, званий колектором, або ливникових ходом, тільки розподіляє сплав. Живильник - приєднаний до шлакоуловителя канал, зазвичай прямокутного перетину, через який сплав надходить в робочу порожнину форми безпосередньо або через прибуток.

Розміри підвідних елементів визначаються в основному гідродинамічними факторами (конструкцією Литниковая система, напором, витратою і швидкістю розплаву).

До годує елементів Литниковая система відносяться бічна прибуток і шийка (рис .. а). Бічна прибуток - компактний прилив на бічній поверхні виливки, призначений для її харчування під час охолодження і затвердіння сплаву. Шийка - звужена частина прибутку, що з'єднує се з відливанням. Живильні елементи повинні тверднути повільніше виливки. Їх розміри визначаються в основному тепловими чинниками (теплофізичними властивостями сплаву і форми), ливарні властивості сплаву, масою, товщиною стінок, конфігурацією виливки і вимогами до неї (механічні властивості, герметичність і т. Д.).

При отриманні тонкостінних виливків з евтектичних сплавів (наприклад, сірого чавуну) короткого часу охолодження живильників зазвичай виявляється досить для харчування виливків. У цих випадках спец. живлять елементи не потрібні і Литниковая система складається тільки з підвідних каналів (рис .. б, в, г, д). Якщо для живлення потрібен невеликий обсяг сплаву, то система поряд з підводять елементами має подводяще-живлять, наприклад шлакоуловителя може одночасно служити прибутком, а живильник - шийкою (рис .. е).

Залежно від способу і місця підведення Литниковая система поділяють на бічні, верхні і дощові, сифонні, ярусні (поверхові) і щілинні. За способом формування розрізняють горизонтальні Литниковая система з розташуванням живильника в горизонтальній площині роз'єму і вертикальні, у яких живильник розташований у вертикальній площині роз'єму або поза основною площині роз'єму форми.

Літ. Дубецький Г. М. Літніковие системи, М. - Свердловськ, 1962; Рабинович Б. В. Введення в ливарну гідравліку. М. 1966; Basic principles of gating, L. - [a. o.], 1967; Leremplissage des ernpreintes de moules en sable, P. 1966; Hoizm ü ller A. Kucharcik L. Atlas zur Anschnittund Speisertechnik f ü r Gu b eisen, D ü sseldorf, 1969.

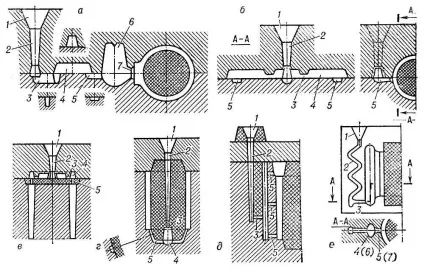

Літніковие системи: а, б - бічні; в - дощова; г - сифонная; д - ярусна (поверхова); е - щілинна; 1 - чаша (воронка); 2 - стояк; 3 - дросель; 4 - шлакоуловителя; 5 - живильник; 6 - бічна прибуток; 7 - шийка.
