Лінійний стабілізатор напруги або струму lm317

Добрий день. Пропоную увазі огляд інтегрального лінійного регульованого стабілізатора напруги (або струму) LM317 за ціною 18 центів за штуку. У місцевому магазині такий стабілізатор стоїть на порядок більше, тому мене і зацікавив цей лот. Вирішив перевірити, що продається за такою ціною і виявилося, що стабілізатор цілком якісний, але про це нижче.
В огляді тестування в режимі стабілізатора напруги і струму, а також перевірка захисту від перегріву.
Зацікавлених прошу ...

Трохи теорії:

Стабілізатори бувають лінійні і імпульсні.
Лінійний стабілізатор представляє собою дільник напруги, на вхід якого подається вхідний (нестабільний) напруга, а вихідна (стабілізована) напруга знімається з нижнього плеча дільника. Стабілізація здійснюється шляхом зміни опору одного з плечей дільника: опір постійно підтримується таким, щоб напруга на виході стабілізатора знаходилося в встановлених межах. При великому відношенні величин вхідного / вихідного напруг лінійний стабілізатор має низький ККД, так як більша частина потужності Pрасс = (Uin - Uout) * It розсіюється у вигляді тепла на регулюючому елементі. Тому регулюючий елемент повинен мати можливість розсіювати достатню потужність, тобто повинен бути встановлений на радіатор потрібної площі.
Перевага лінійного стабілізатора - простота, відсутність перешкод і невелика кількість використовуваних деталей.
Недолік - низький ККД, велика тепловиділення.
Імпульсний стабілізатор напруги - це стабілізатор напруги, в якому регулювальний елемент працює в ключовому режимі, тобто більшу частину часу він знаходиться або в режимі відсічення, коли його опір максимально, або в режимі насичення - з мінімальним опором, а значить, може розглядатися як ключ . Плавна зміна напруги відбувається завдяки наявності інтегруючого елемента: напруга підвищується в міру накопичення їм енергії і знижується в міру віддачі її в навантаження. Такий режим роботи дозволяє значно знизити втрати енергії, а також поліпшити масогабаритні показники, однак має свої особливості.
Перевага імпульсного стабілізатора - високий ККД, низьке тепловиділення.
Недолік - більша кількість елементів, наявність перешкод.

Герой огляду:

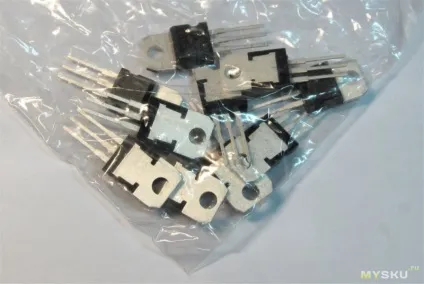

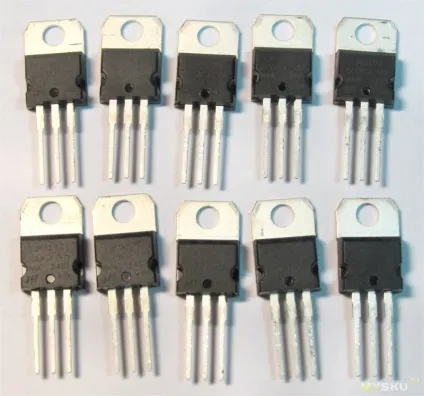

Лот складається з 10 мікросхем в корпусі ТО-220. Стабілізатори прийшли в поліетиленовому пакеті, обмотаним спіненим поліетиленом.

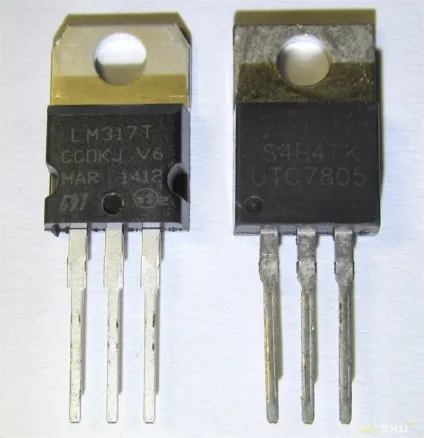

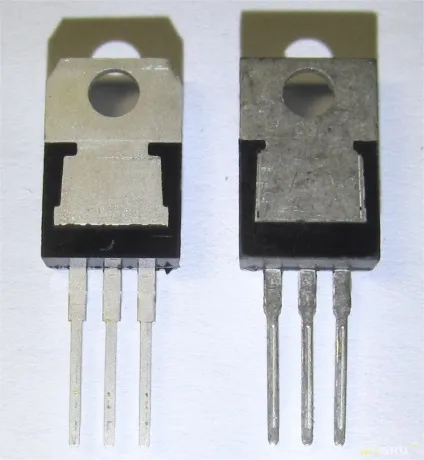

Порівняння з напевно найвідомішим лінійним стабілізатором 7805 на 5 вольт в такому ж корпусі.

Так, захист від перегріву теж працює, спалити стабілізатор не вдалося.

Стабілізатор цілком працездатний і може бути використаний як стабілізатор напруги (за умови наявності навантаження), так і стабілізатор струму. Також є безліч різних схем застосування для збільшення вихідної потужності, використання в якості зарядного пристрою для акумуляторів і ін. Вартість сабжа цілком прийнятна, враховуючи, що в офлайні я можу купити такий мінімум за 30 рублів, а в відомому українському інтернет магазині за 19 рублів, що істотно дорожче розглядаємо.

На се дозвольте відкланятися, удачі!
