Ліхтарі промислових будівель призначення і типи ліхтарів

0 до горизонту (рис.1в). Ці ліхтарі відрізняються хорошою светоактівностью. Але підвищена інсоляція, загрязняемость, а також протікання при відкритих палітурках і складне конструктивне рішення обмежують їх використання.

В трикутних ліхтарях площину скління розташовується під кутом 45 0 до горизонту. Їх проектують тільки з глухими палітурками (мал.1а).

М-образні світлоаераційні ліхтарі влаштовують як з вертикальним, так і з похилим заскленням. Застосовують їх в будівлях, де потрібно інтенсивний повітрообмін (ріс.1г).

Шедові ліхтарі мають вертикальне скління і похиле покриття. Вони добре ізолюють приміщення від прямих сонячних променів, створюють розсіяне, рівномірне освітлення, але складні в пристрої і менш економічні в порівнянні з вищенаведеними ліхтарями (ріс.1д).

Основним недоліком розглянутих ліхтарів є накопичення снігу поруч з ними, тобто освіту, так званих, «снігових мішків» на покрівлі будинку. У цьому сенсі більш досконалою є конструкція зенітного ліхтаря.

Мал. 1. Ліхтарі надстроечного типу: а - трикутний;

б - прямокутний; в - трапецієподібний;

г - М-подібний; д - шедовими

У цьому сенсі більш досконалою є конструкція зенітного ліхтаря. Зенітні ліхтарі мають світлопрозорі поверхні в площині покриття. Світлопрозорі огородження влаштовують з склоблоків, склопластику і органічного скла. Зенітні ліхтарі високосветоактівни (в порівнянні з прямокутними надстроечного типу ліхтарями вимагають в 2 рази меншу площу); забезпечують рівномірну освітленість; мають невелику вагу і хороші експлуатаційні якості. До їх недоліків відносять підвищену загрязняемость і заносимість снігом.

Ліхтарі надстроечного типу проектують незадуваемимі. Довжина їх становить 84 -120 м. Відстань від торця ліхтаря до зовнішньої стіни, а також між торцями ліхтарів не повинно бути менше 6 м.

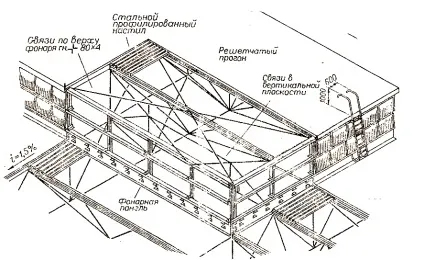

На рис. 2 наведено загальний вигляд ліхтаря в сталевому каркасі з покрівлею по сталевому профільованому настилу.

Розміри і кількість ліхтарів визначають на основі світлотехнічного розрахунку.

Уніфіковані світлоаераційні ліхтарі прямокутного типу мають ширину 6 м для прольотів 12 і 18 м і ширину 12 м - для прольотів 24, 30 і 36 м. Номінальна висота скління в них прийнята:

- при ширині ліхтаря 6 м - 1х1500; 1х1750; 2х1250 мм;

- при ширині ліхтаря 12 м - 1х1750; 2х1250; 2х1500 мм.

Для забезпечення рівномірного освітлення відстань між осями суміжних ліхтарів повинно бути:

- при прямокутних ліхтарях - ≤ 3,5 Нф;

- при інших типах ліхтарів, в тому числі і зенітних - ≤ 3,5 Нф, де Нф - відстань від робочої площини до низу скління ліхтаря.

Під склінням ліхтарів слід передбачати захисні металеві сітки.
