Лекція 9 вікна, двері, ворота
Свегопрозрачних огорожі в стінах промислових будівель мають вигляд вікон, стрічок і вітражів. Їх поділяють:
за матеріалом заповнення: зі звичайного скла; з профільного
скло; зі склопластику; з склоблоків і склопакетів;
по числу рядів скління: одинарне або подвійне;
по конструкції заповнення: з палітурками і без палітурок;
за матеріалом переплутав: металеві, дерев'яні, пластмасові;
за типом стулок: з вертикальними або горизонтальними.
Площа світлових прорізів по відношенню до площі виробничих приміщень приймають від 12 до 20%.
Не менш 20% площі світлових прорізів мають стулки назовні або всередину.
Які відкриваються палітурки розміщують так, щоб відстань від підлоги до низу відкритого прольоту влітку було не менше 1,5 м, взимку не менше 3,6-4,8 м. Стулки відкривають важільними механізмами з дистанційним управлінням.
Розміри віконних прорізів приймають кратними: по ширині 600 і 300 мм; по висоті 600 мм.
Сталеві віконні панелі
Сталеві віконні панелі бх 1,2; бх 1,8 м (рис. 44); при висоті отвору до 20 м їх встановлюють один на одного і з'єднують болтами.
Сталеві панелі складаються з рами з глухими або стулками. Скління панелей буває одинарним або подвійним. Кріплять їх болтами до колон каркаса в чотирьох точках.

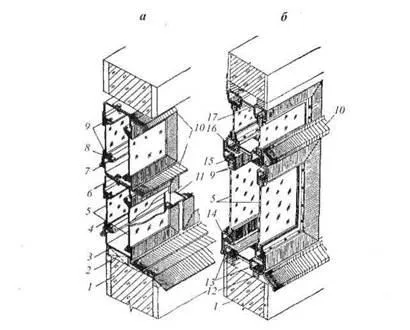

Мал. 44. Сталеві віконні панелі:
а - для одноповерхових будівель; б - з ущільненим притвором
для багатоповерхових будівель;
1 - стіна; 2 - жорстка прокладка; 3 - несуча рама віконної панелі;
4 - обв'язка рам; 5 - скло; 6 - болт, що з'єднує панелі;
7 - петля; 8 - кляммера, що закріплює скла; 9 - прокладка з гуми;
10 -козирек; 11-стійка несучої рами; 12 -прокладка з герніта;
13 - трубчаста рама панелі; 14 - обв'язка палітурки; 15 - штапик;
16 - пружна прокладка; 17 - сполучна планка
Панелі нижнього ряду встановлюють на шар цементно-піщаного розчину.
Віконні панелі з ущільненим притвором встановлюють в багатоповерхових виробничих і адміністративно-побутових будівлях. Такі панелі збирають з двох рам, з'єднаних сталевими планками. Довжина панелей 6 м, висота від 1,2 до 3 м. Стулки панелей, розташовані перед колонами, облицьовують склопластиком або гофрованими листами алюмінію.
Скло в палітурках окантовують гумовим профілем і закріплюють штапиком з куточків. А стовпи стулок обклеюють пружними прокладками.
Встановлені віконні панелі кріплять до колон каркаса, а зазори між стінами заповнюють прокладками з герніта.

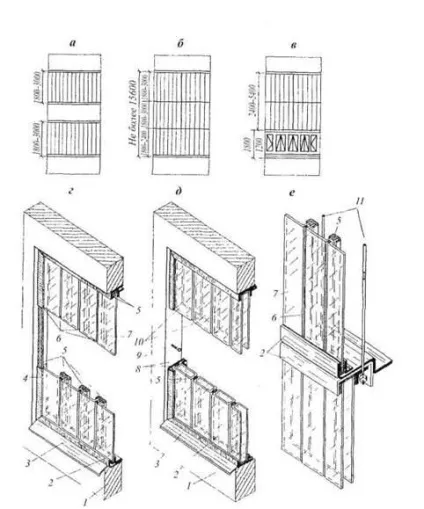

Мал. 45. свегопрозрачних огорожі з профільного скла:
а - одноярусне в стрічкових отворах; б - глухе багатоярусне
з відкриваються палітурками; в - багатоярусне з відкриваються
палітурками; г - заповнення прорізу елементами швеллерного
перетину; д - заповнення прорізу елементами коробчатого перетину;
е - суцільне скління із застосуванням сталевих тяжів;
1 - стіна; 2 - горизонтальний ділянку обв'язки; 3 - водовідлив;
4 - вертикальний куточок обв'язки; 5 - прокладка з морозостійкої гуми;
6 - герметизуюча мастика; 7 - скла швеллерного профілю;
8 - парні куточки бічній обв'язки; 9 - гвинт, що кріпить обв'язку до стіни; 10 - скло коробчатого типу; 11- сталеві тяжі, що зв'язують суміжні ригелі
Дерев'яні віконні блоки
У будівлях з нормальним температурно-вологісним режимом встановлюють дерев'яні віконні блоки або панелі. Віконні блоки складаються з коробки і одинарних або спарених плетінь, що відкриваються назовні або всередину. Їх встановлюють в отворах шириною 1,5; 3; 4,5 м в один або кілька ярусів. Між укладеними ярусами блоків (в отворах вище 7,2 м) укладають дерев'яні ригелі, які разом з імпостами, встановленими через 3 м по ширині отвору, сприймають вітрові навантаження.
Віконні блоки, встановлені в отворах, кріплять до укосів, перемичках, ригелів та імпостів цвяхами або йоржами. При установці блоків в кілька ярусів їх з'єднують болтами (через 1,2 м по висоті). Стики конопатят клоччям і закривають нащельниками. Злив з оцинкованої сталі влаштовують із зовнішнього боку отвору, підвіконну дошку ставлять зсередини.
Світлопрозорі огородження з профільного скла
Профільним склом заповнюють беспереплетние светопроеми (рис. 45). У неопалюваних будинках застосовується скло швеллерного профілю, в опалювальних і герметичних - коробчатого типу. Висота огорожі при швелерних перетині скла допускається 1,8-3 м, при коробчатому - від 2,4 до 6 м. При суцільному склінні висотою до 15,6 м в отворах встановлюють сталеві ригелі, підвішені до панелям-перемичках за допомогою металевих тяжів.
При заповненні прорізів елементи профільного скла спирають на еластичні прокладки і закріплюють сталевий обв'язкою з куточків. Торці елементів коробчатого перетину закладають гумовими прокладками, що попереджають запилення внутрішньої порожнини.
Вертикальні шви в огорожах з профільного скла заповнюють прокладками з морозостійкої гуми і захищають гідроізоляційної мастикою.
Більш індустріальним рішенням є панелі з профільного скла, які складаються з металевої рами, заповненої склом коробчатого або швеллерного профілю. Металеві тяжі, встановлені через 1 м, збільшують жорсткість панелі. У місцях примикання скла до рами укладають прокладки з губчастої гуми.
Панелі з профільного скла спирають на монтажні столики і кріплять до колон каркаса болтами. Шви між панелями зашпаровують пружними прокладками і герметизують мастикою.
Ворота призначені для введення в будівлю транспортних засобів, технологічного обладнання та евакуації працівників. Кількість воріт, їх розміри і розміщення залежать від особливостей технологічного устаткування. Для пропуску людей в воротах влаштовують хвіртки. Зовні будівлі перед воротами передбачають пандуси з ухилом 1. 10. Щоб уникнути великих тепловтрат опалювальних будівель ворота обладнають тепловими завісами, що включаються автоматично при відкриванні.
Орні ворота розміром 3,6 х 3; 3,6 х 3,6; 3,6 х 4,2 м - для пропуску автомобільного транспорту; 4,8 х 5,4 м - для введення залізничних складів.
Воротна рама (стійки і ригель) виконується із сталевих прямокутних труб перетином 200 х 140x4 мм, стійки - з одиночних труб, ригелі - з подвійних. Ригель висотою 480 мм заповнюють фіброліта, а із зовнішнього боку обшивають захисним сталевим листом.
До стійок рами знизу приварюють опорні листи, за допомогою яких раму встановлюють на власний бетонний фундамент і кріплять до нього анкерами.
Воротна рама може бути виконана із залізобетону.
Воротні полотна (рис. 46) складаються з каркаса, утеплювача і двосторонньої обшивки. Каркас - решітка зі сталевих труб, осередки решітки заповнюються фільонками з оргскла, стали з утеплювачем. Обшивка - з шпунтованих дощок товщиною 25 мм в один-два шари. Для підвищення жорсткості полотна в кутах і місцях примикання середників встановлюють металеві накладки, а проти провисання встановлюють діагональні тяги з круглої сталі. Полотна воріт за допомогою двох пар петель-шарнірів навішують на раму.
В опалюваних будівлях щоб уникнути продування по контуру ворітної рами до каркасу приварюють нащільники зі смугової сталі, а щілини між полотнами і під ними закривають гнучкими фартухами з гуми або брезенту.
Розсувні ворота розміром 3,6 х 3; 3,6 х 3,6; 4,2 х 4,2 м - для автомобільного транспорту; 4,8 х 5,4 м - для залізничного.
Полотна по конструкції ті ж, що і у орних воріт. У верхній частині воріт зміцнюють рейку, по якій при відкриванні полотна котяться сталеві ролики. Над ригелем влаштований козирок з фартухом. Для того щоб полотна не відхилялися від вертикального положення, їх встановлюють на направляючу смугу з швелера № 10.

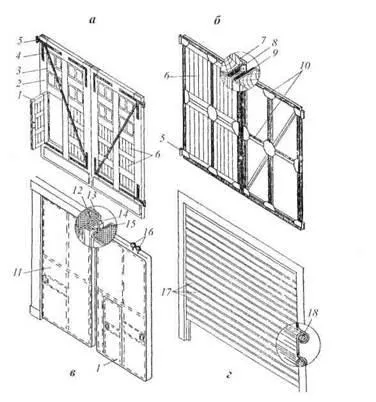

Мал. 46. Полотна воріт промислових будівель:
а - дерев'яні; б - дерев'яні зі сталевим каркасом; в - металеві;
1 - хвіртка; 2 - бруски зовнішньої обв'язки; 3 - середники;
4 - діагональні зв'язку; 5 - петлі; 6 - дощате заповнення;
7 - швелер; 8 - смуга гуми; 9 - конопляні канати;
10 - сталевий каркас рами; 11 - розсувне полотно; 12 - пінопласт;
13 - металева обшивка; 14 - сталева обойма з губчастої гумою;
15 - сталевий стрижень; 16 - ходові ролики;
17 - сталеві профільовані листи; 18 - замкове з'єднання
Залізничні підйомно-секційні ворота виконують розміром 4,8 х 5,4 м з автоматичним управлінням з установкою нагорі механізму підйому. Рама воріт виконується з швелера №27. Полотно складається з трьох секцій заввишки 2030 1667, +1721 мм. Вище позначки 5,4 м в рівні 7,5 м передбачається пристрій з трьома секціями по товщині для установки в кожну секцію окремих елементів полотна. Це пристрій розташовується між стіновий панеллю і верхньої стіновий обв'язкою з швелера.
Розсувні складчасті ворота - полотна збирають з шарнірно пов'язаних між собою вузьких стулок, які при відкриванні складаються в пакет, завдяки чому займають мало місця.
Двері промислових будівель мають таку ж конструкцію, як двері цивільних будівель. Вони відрізняються від останніх більш простою обробкою, великим перетином обв'язки і підвищену міцність обшивки. Габарити дверних прорізів по ширині 1-2,4 м, по висоті 1,8-2,4 м. Двері на шляхах евакуації влаштовують орними і відкриваються у напрямку руху.
При установці воріт і дверей в панельних стінах простір між стійками рами воріт і сусідніми панелями стіни заповнюють цегляною кладкою. При цьому рама воріт виступає за лицьову лінію кладки на 25 мм. Вгорі над рамою воріт на цегельне заповнення встановлюють залізобетонну обов'язкову балку, яка прикріплюється зварюванням до колон основного каркаса або фахверка. Поверх обв'язувальної балки укладають пояс цегляної кладки, що заповнює простір між балкою і надворотной стіновий панеллю. Зазори між рамою воріт і пов'язаними з нею конструкціями заповнюють герметиком.
