Лебідка з бензопили

Бензопила Урал з якою знайомі багато. Знаходиться майже в кожному будинку баз справи. Ринок забитий імпортними пилами легкими і кращої якості. Хоча Урал при належному догляді заслуговує на повагу. Стали частіше використовувати на різних саморобки для присадибного господарства. Застосовувати різноманітні насадки і приставки до бензопили. Найпопулярнішою роботою у Уралу стала обробка землі.

Як зробити лебідку з бензопили

Для оранки лебідка з приводом від бензопили має ряд переваг. Основною перевагою перед мотоциклетним двигуном є швидкість установки бензопили. Не потрібно конструювати охолодження двигуна, встановлювати паливний бак, повітряний фільтр і електричне обладнання (комутатор), проводку. Робити саморобну систему вихлопу. Закріплювати глушник.

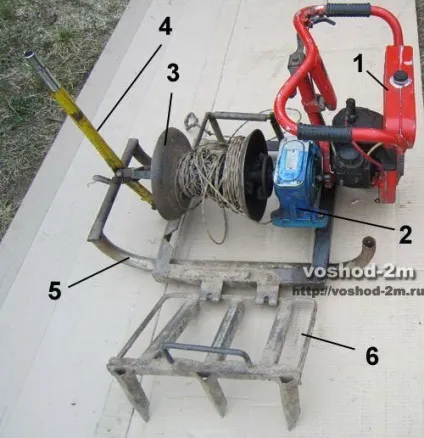

1 - бензопила; 2 - редуктор; 3 - барабан; 4 - важіль управління барабаном; 5 - рама; 6 - якір.

Приставка до бензопили лебідка

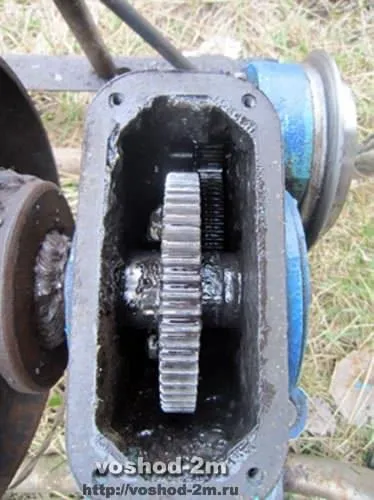

Приставка або насадка - це понижуючий редуктор. Якщо зняти кришку і заглянути всередину, ми побачимо цілу серію різних шестерень, маленьких і великих. За допомогою, яких відбувається зміна кількості оборотів барабана, від кількості оборотів колінчастого вала двигуна. У зв'язку з цим навантаження на силовий агрегат зменшується. Що нам і потрібно на важкій роботі.

З'єднання приставки і бензопили виконується за допомогою хомута і стійки. За рахунок цього лебідка виходить компактною і легкою, зручною в експлуатації при складанні та ремонті.

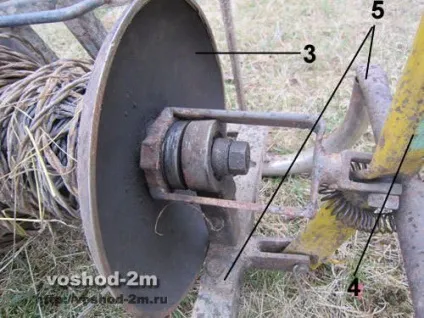

3 - барабан; 4 - важіль управління барабаном; 5 - рама.

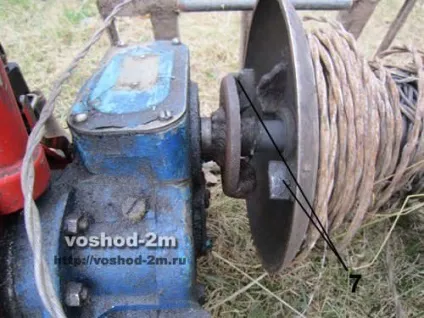

Крутиться момент, від колінчастого вала пройшовши понижуючий редуктор, передається валу, на якому знаходиться барабан з тросом. Барабан має властивість, під'єднаються і відключатися від вала. Відбувається за допомогою важеля і спеціальних кулачків, що знаходяться як на валу, так і на барабані. Рухаємо, важелем в сторону бензопили відбувається підключення, робимо зворотний хід, відключаємо.

Для несучої рами всій саморобки підібрали матеріал. Старі були у вжитку водопровідні труби і непотрібна металеве ліжко. Для зручності експлуатації, рама виконана у вигляді саней. Під час оранки лебідку піднімати не потрібно, а треба всього лише пересунути.

Обробляти грунт потрібно докласти великих зусиль. Саморобка у нас вийшла легка, тому її потрібно міцно закріпити на грунті, від мимовільного переміщення в сторону плуга. Для цього ми встановили спеціальний якір. Закріпили до рами за допомогою шарніра. Натискаючи на якір зверху, спеціальні ножі легко йдуть в грунт. Міцно утримують саморобку на одному місці. Натискати можна і потрібно ногою, а витягувати рукою за спеціальну скобу.

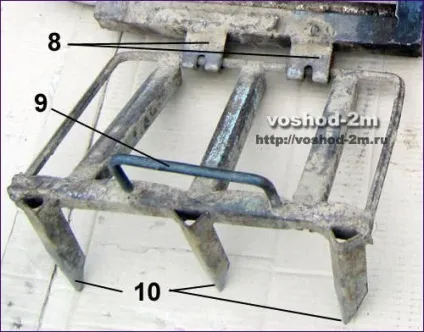

8 - шарнір; 9 - скоба; 10 - ножі.

Управління саморобної лебідки дуже просте. Маємо всього два важеля один на бензопили інший на приставці. Плюс якір і перетягування в сторону не зораного ділянки. З цим розібратися легко навіть жінці. АЛЕ щоб все це працювало потрібно:

1. ідеальна робота зчеплення;
2. безвідмовний легкий запуск силового агрегату;
3. стабільна робота двигуна на холостому ходу;
4. чітка робота стартера бензопили.

Мінуси тривала робота силового агрегату часто стає не стабільною. Велика витрата палива в порівнянні з двигунами від легких мотоциклів Мінськ або Схід.
