Лазерний епілятор своїми руками

2. Вся інформація про роботу і принцип дії взята на просторах інтернету по шматочках і може бути не повноцінною або чи не так!

Для забезпечення ефекту епіляції треба впливати на 1 см² шкіри лазером 808нм, при цьому витрачена робота повинна складати близько 40 Дж / см².

Є багато різних лазерів і форм факторів для різного монтажу лазерного діода 808нм, який підійде нам у цьому проекті, але я використав лазер описаний в статті: Інфрачервоний лазер 5000мвт 808нм.

Проблема в тому що лазерний діод це спрямований і сфокусований в 1 точку світловий потік. Потужність використовуваного мною лазера всього 5Вт. При перекладі в джоулях - це 5 Дж / см² сек. Цієї потужності достатньо для обробки точки діаметром 1 мм протягом 63 мсек. Саме за такий час звершиться робота 40Дж в окружності діаметром 1мм.

Таким чином, для обробки квадратної області (простору) з розміром в 7,5 мм, треба зробити 81 "постріл". Час роботи лазера складе 5,1 сек без урахування часу витрачений на механічні переміщення лазера або променя лазера по осях X і Y (Не х. І, а "ікс" і "ИГРИК").

Було б не погано, чітко ставити розмір простору для різних частин тіла. На рівній поверхні покриваючи великі простори для прискорення процесу, ніж в складно доступних місцях.

Саме це і реалізовано в механічної частини лазерного епілятора. Рекомендую прочитати про це в статті 2-х осьова механіка лазерного епілятора. в якій я розповів про використовувані моторах, хитрою і не дорогий пластикової "хрін", а так само технології переміщення лазерної указки і лазерна указка швидше лазера!

І так ми підійшли до різних частин тіла де ми повинні розуміти що товщина шкірного покриву відрізняється, як і кількості нервових закінчень. Саме з цієї причини лазерний епілятор своїми руками повинен передбачати регулювання потужності. У нашому випадку це кількість витраченої роботи на 1 см².

Отримані табличні дані розраховані на основі даних отриманих з інтернету.

Може хто знайшов більш точні дані по величині Дж / см² для всіх частин тіла?

- Нестеров Кирило Я накреслив кілька варіантів зміщення кута лазера:

1. З 2-ма дзеркалами, де кожне дзеркало на своєму СЕРВОПРИВОДИ
2. З 1-им дзеркалом на 2-х осьовому приводі
3. Представлений на кресленні без дзеркальне 2-х осьовий зсув

На кресленні представлено зміщення однієї осі Y по 4 градуси вгору і вниз з кроком в 1 градус. Рожевими кружками показано обробляється простір при обліку такої ж обробки і по осі X. На ділі ж це виглядає так:

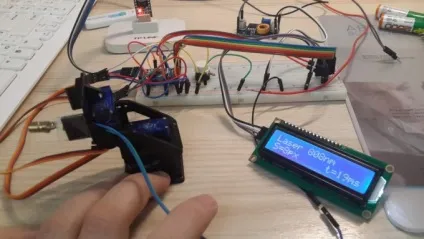

Невеликий сервопривід з 2-х моторчиков і купка дротів з Arduino і LCD дисплеєм 1604. До речі, LCD дисплей 1 602 16 стовпців і 2 рядки LCD з платою модуля інтерфейсу IIC / I2C / TWI / SPI.

Так як при збільшенні відстані від кута повороту лазера до оброблюваної поверхні ми отримуємо більше видалення кіл один від одного. Наше відстань обумовлено не більше 50мм (5 см).

Ситуацію можна виправити збільшенням діаметра точки лазера, але при цьому, доведеться перерахувати тривалість імпульсу для отримання необхідної нам роботи (Дж / см²).

- Нестеров Кирило На практиці всі розрахунки і дії буде виконувати Arduino, я писав в невеликому огляді (Arduino Pro Mini - з Китаю).

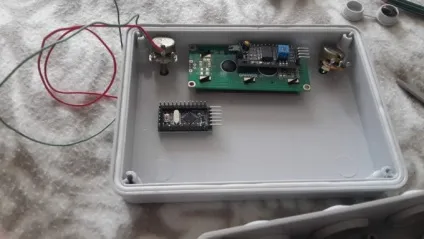

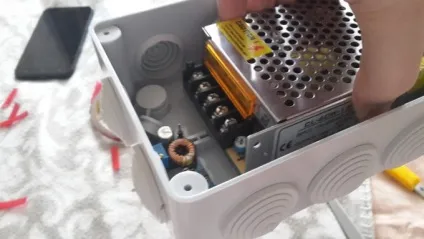

Основна частина електронних мізків як і блок живлення з DC-DC перетворювачем, приклеєна до кришки на двосторонню стрічку типу М3:

Зібрано 2-х осьова фігня на сервомашинки прописана програма при якій можна вибрати площа оброблюваної поверхні при натисканні на кнопку відбувається заповнення цієї площі лазером. Якщо вам цікаво можете допомогти проекту я можу докласти всі напрацювання на даний момент справа піде швидше. Зіткнувся з проблемою що для потужного лазера довгий провід дає великі втрати так як напруга живлення лазера 2,2В. На даному етапі розводжу «материнську плату» під готові схеми і спроектовані вузли на базі arduino.

Для мене це вже складно. Поки реалізую світлодіодний світло в квартирі. Светики купую у того-ж продавця.

незрозуміло тільки чому він буде спалювати волоски і фолікули і при цьому не спалювати шкіру, 808нм занадто коротка довжина хвилі, треба більш довгохвильовий джерело щоб проходив через шкіру не пошкоджуючи, близько 3000-10000 нм. а 808 нм це для накачування твердотільних лазерів. і до того ж у нормальних епіляторів є система контактного охолодження шкіри з циркуляцією води

Багато що з того що ви сказали правильно, але є промислові прилади на лазері з довжиною хвилі 808 нм без накачування, той-же ріо.
Лазер спалює і шкіру, але темні волоски згоряють швидше.
Охолодження є але в моєму випадку її не реалізували.
