Латунь Л63 властивості сплаву і хімічний склад
Сплав Л63 призначений для обробки тиском, добре обробляється в холодному стані, а також може оброблятися на верстатах. Проте для обробки різанням на фрезерних, токарних та інших верстатах ефективніше застосовувати автоматний сплав ЛС59-1. Пізніше ми повернемося до цієї теми докладніше.
Фазовий стан речовини в сплаві Л63
Сплави бувають однофазними і двофазним. Двокомпонентні сплави, в тому числі Л63 в основному відносяться до однофазних структурам. При появі другої фази, механічні показники виробів падають: підвищується крихкість, твердість, зменшується пластичність виробів. З цієї причини двофазні латуні a + b погано піддаються обробці тиском. Однофазні сплави також добре обробляються тиском, як і відливаються в злитки. Л63 - містить малу кількість речовини в b-фазі, тому добре піддається обробці тиском: прокатці, глибокої витяжки, карбування, волочіння, вигину без серйозних наслідків, при дотриманні режиму обробки.
З цього сплаву випускаються:
За ГОСТ 15527 також випускаються заготовки Л63А з антимагнітним властивостями. Сплав придатний для лиття, але має обмеження по обробці різанням і обробки на верстатах.
корозійна стійкість
Всі латуні мають підвищені антикорозійними властивостями в порівнянні з чистою міддю, але мають меншу тепло і електропровідність.
Латунь Л63 добре проявляє антикорозійні властивості при наступних умовах:
- в повітряному середовищі, в тому числі при морському кліматі,
- в прісній воді,
- в малорухомої морській воді,
- в середовищі сухих газів-галогенів,
- в сухому парі,
- в антифризах, спиртах, фреону.
Однак, тут все ж є ряд обмежень. Сплав Л63 втрачає в стійкості до корозії після обробки різанням, або обробки на верстатах. Це пов'язано з порушеннями кристалічної структури складу сплаву і залишком напруги металу. Каталізує процес корозійного розтріскування факторами є: надлишок вологи, висока температура, наявність в атмосфері сірчистих газів і аміаку. Щоб запобігти розтріскування все вироби з Л63 рекомендується піддавати відпалу в низькому температурному режимі.
Всі латуні мають обмеженнями по корозійної стійкості:
- при контакті з жирними кислотами,
- в рудничних водах,
- при контакті з хлоридами і окисними розчинами,
- у вологих насичених парах, при великому тиску,
- при контакті з сірководнем
- і мінеральними кислотами.
Найбільш схильні до корозійного розтріскування і іншим проявам окислювальних процесів вироби з тонких листів: баки, цистерни, тонкостінні труби. Проте при грамотній експлуатації латунні тонкостінні вироби застосовні в багатьох областях промисловості.
Напівфабрикати з латуні Л63. застосування
Л63, як вже було сказано раніше найбільш широко застосовується у всіх галузях промисловості.
Дріт з цього сплаву випускається в м'якому, напівтверді і твердому стані. Її застосовують для виготовлення заклепок, на увазі хорошою пластичності цього матеріалу, її використовують в якості припою, з дроту підвищеної точності виробляють електроди для верстатів.
Труби Л63 надходять в холоднодеформована або пресованому вигляді і широко застосовуються повсюдно, зокрема в якості труб для бойлерів.

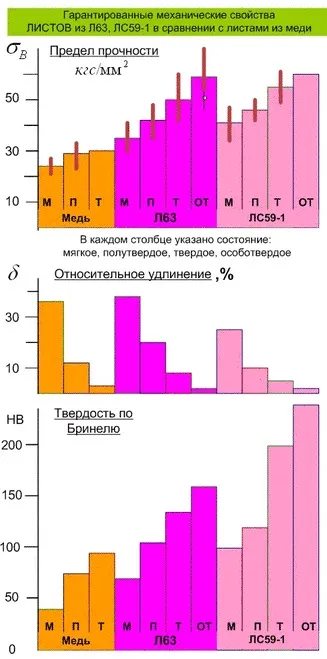

Широкий спектр листового металопрокату випускається зі сплаву Л63. Сплав має високі показники пластичності і міцності, в порівнянні з Cu. Але найкращі показники в цьому плані дає сплав Л68.

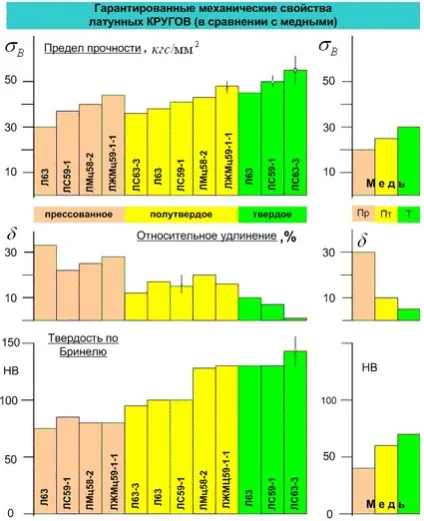

Прутки Л63 поставляються масово, в твердому, напівтверді, твердому стані, або пресовані, діаметром від 3-ох до 180 мм. Серед інших двокомпонентних латуней, цей сплав виділяється високою міцністю на зріз, високим питомим опором і відмінною оброблюваністю. За ударної в'язкості Л63 поступається сплавів з 68% вмісту міді, але значно перевершує багатокомпонентні сплави. По міцності на зріз Л63 поступається Л59-1. Теплопровідність і електропровідність сплаву з 63% Cu відносно невелика.
застосування
Л63 найефективніше застосовувати на виробництві деталей, які виконуються шляхом деформування, з високими вимогами до корозійної стійкості. З нього виробляють труби бойлерні, цистерни, стрічки радіаторні, електроди, дріт для припоїв, муфти і заклепки, декоративні елементи в дизайні і архітектурі та інші вироби.
Л63 підходить для лиття та обробки на верстатах. При однакових умовах, він проявляє велику міцність в порівнянні з ЛС59-1, при наявності надрізів, на виробах під навантаженням, хоча і поступається останньому по оброблюваності різанням.
