Ламповий УКХ приймач

В даний час виявляється підвищений інтерес до лампової радіоапаратурі, зокрема, до лампових радіоприймачів. І не випадково. Лампові радіоприймачі зазвичай мають м'яке, приємне звучання, не в приклад сучасним транзисторним, особливо якщо це дешеві моделі, якими завалені зараз все прилавки. У кого то і зараз є вдома ламповий радіоприймач в робочому стані, але без УКХ діапазону. А хотілося б мати, адже на УКХ і FM діапазонах віщає зараз велика кількість радіостанцій, тим більше з дуже гарною якістю.

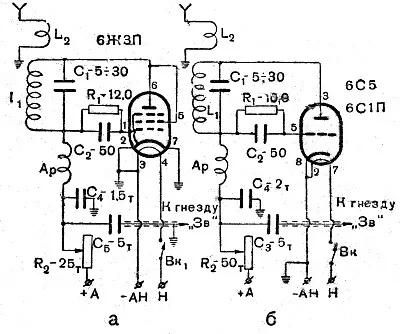

Ламповий УКХ супергетеродинний приймач побудувати в аматорських умовах звичайно важко. Але як відомо, радіоаматори завжди знаходили вихід з будь-яких ситуацій. У радіоаматорського літературі 50-х років минулого століття була описана УКВ приставка, яка може бути підключена до будь-якого лампового мережевого приймача. Схеми двох варіантів приставок показані на малюнку 1, а, б. (Стиль викладу в основному збережений).

Приставка представляє собою одноламповий сверхрегенератівниміпріємникамі детектор і має діапазон від 36 до 75 мегагерц. Вона харчується від випрямляча приймача через спеціальну колодку (рис. 2). Колодка являє собою цоколь від восьміштирьковой лампи з одягненою на нього панелькой. Харчування найзручніше брати від останньої лампи (6Ф6, 6П6 і т. Д.). Ця лампа виймається з приймача, в її панельку вставляється колодка живлення приставки, а лампа вставляється в лампову панель колодки. Усередині колодка має з'єднання, від її 2-й і 7-й ніжок виводяться дроти для живлення напруження лампи приставки, від 4-й ніжки - провід плюса анода (мінус анода з'єднаний з корпусом і 2-й ніжкою).

Вихід приставки приєднується за допомогою одинарного екранованого проводу до «гнізд» звукознімача приймача.
Величини всіх деталей приставки вказані на принциповій схемі. Конденсатор настройки С1-керамічний або повітряний. Котушки контуру L1 мають (для обох схем) по 7 витків голого дроту діаметром 1,5 мм. Внутрішній діаметр кожної котушки 15 мм, відстань між витками 1,5 мм. Котушки антени L2 містять по 3/4 витка такого ж дроту, що і контурні. Відстань між котушками підбирається досвідченим шляхом. Всі котушки не мають каркасів. Примітка: для FM діапазону (88-104 мГц) котушка L1 повинна мати 3-4 віткатого ж дроти (потрібно поекспериментувати).

Дросель високої частоти намотується на корпусі від резистора (МЛТ 2 Вт) і має 100 витків, намотаних проводом ПЕЛШО 0,2. Кінці намотування припаиваются до висновків резистора. Приставка монтується на металевому шасі розміром 80X80X50 мм. При монтажі розміщувати деталі треба так, щоб з'єднувальні дроти були якомога коротше.
Слід зауважити, що всі деталі для приставки повинні бути хорошої якості і взяті такими, як це зазначено в схемі.

Приймач має гарну чутливістю і стійко працює на всьому діапазоні тільки при застосуванні зазначених деталей (особливо R1С2). Налагодження приставки дуже просте. Воно полягає в отриманні сверхрегенераціі на всьому діапазоні і підгонці діапазону під станції. Включивши приставку, обертають ручку змінного резистора R2 і домагаються виникнення сверхрегенераціі (шипіння). Потім, повертаючи конденсатор С1, переконуються, виникає сверхрегенераціі по всьому діапазону.

Якщо в будь-якій точці діапазону утворюється провал генерації, змінюють число витків дроселя, або ємність конденсатора С4 або підбирають R1 і С2. Отримавши стійку генерацію на всьому діапазоні, до приставки приєднують антену (будь-яку) і приймач налаштовують на станцію. При точній настройці на станцію шум сверхрегенераціі пропадає і з'являється сигнал. Зміна діапазону, якщо він не захоплює потрібних станцій, проводиться розтягуванням або стисканням витків котушки L1.

Проведені досліди показали, що при всій своїй простоті приставка дозволяє вести впевнений прийом УКХ радіостанцій.
