Ламана дах своїми руками кроквяна система, фото

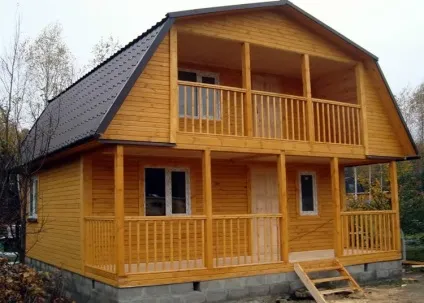

Використання мансарди замість повноцінного другого поверху дозволяє раціонально використовувати доступний простір і помітно розширити житлову площу. Варіантів мансард існує безліч; найпопулярніший з них - це ламана дах, що є не тільки естетично привабливою, але і фінансово вигідною. При бажанні побудувати таку мансарду можна своїми руками.

З яких частин складається ламана мансарда?

Перший етап будівництва даху - це проектування і розрахунок; незалежно від того, замовляється проект у спеціальній організації або планується зробити креслення конструкції самостійно, в першу чергу необхідно розібратися в тому, з яких основних частин складається ламана мансарда.

По суті, ламана дах - це житловий горище, досить добре утеплений і захищений від вологи і шуму, щоб у ньому було комфортно жити. Тому і по конструкції вона незначно відрізняється від звичайної двосхилим даху.

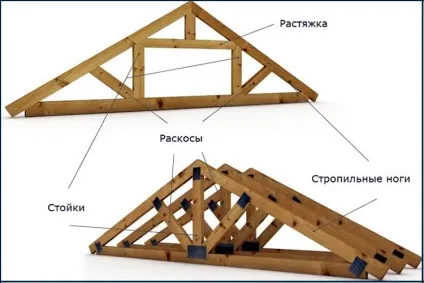

вертикальні стійки;
затяжки - горизонтальні балки;
крокви - ребра жорсткості, які є скелетом всієї конструкції;
підкоси - діагональні балки, що підтримують крокви;
мауерлат - дерев'яні балки зі спеціальним кріпленням, що з'єднують конструкцію зі стінами будинку;
коньковий прогін - сукупність верхніх елементів кроквяної системи;
бабки - кріплення, що забезпечують жорсткість висячих крокв;
сутички - горизонтальні розпірки, що знімають частину навантаження з крокв;
лати - каркас для кріплення покрівельного матеріалу та ізоляції;
покрівля - може робитися з керамочерепіца, різних видів шиферу, профлиста і безлічі інших матеріалів;
тепло-, гідро- і шумоізоляція.

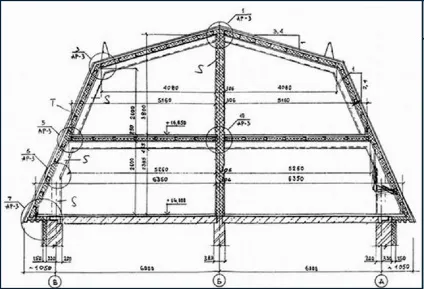

Таким чином, вся конструкція складається з набору прямокутних трикутників; між собою їх з'єднують дерев'яними балками. Всі описані елементи легко знайти на кресленні ламаної мансарди.

Технічні вимоги до ламаної даху

До ламаним дахах ставляться такі вимоги:

висота стін мансарди повинна перевищувати 2,2 м;
повинна бути забезпечена хороша вентиляція, щоб волога не конденсувалась під покрівлею;
покрівельний матеріал повинен мати невелику масу;
в конструкції повинні бути передбачені заходи проти впливу додаткового навантаження на кроквяну систему - тобто, елементи даху повинні витримувати не тільки власну масу, а й, наприклад, сніг;
мансарда втрачає тепло швидше, ніж нижні поверхи, тому теплоізоляції має бути приділена особлива увага;
для забезпечення пожежної безпеки все дерев'яні балки і елементи обрешітки слід обробити антипіренами.

Різновиди стропильних систем

Пристрій ламаного даху дуже просте - скат її як би розламується на нижню і верхню частини, кожна з яких встановлюється під своїм кутом. Найчастіше їх монтують під кутом 60-70 °, і 15-30 ° відповідно.

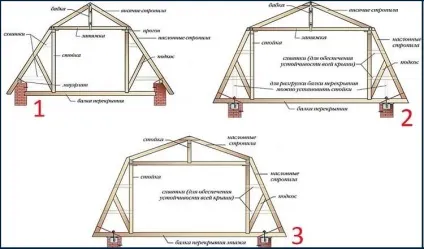

На підставі конструктивних особливостей мансарди можна виділити такі види мансардних ламаних дахів.

Використовується два види крокв: висячі і наслонние. Балки перекриття мансарди встановлюються, трохи не доходячи до країв стін першого поверху. Нижній скат робиться з наслонних крокв, які кріпляться до стін будинку за допомогою мауерлата. З стійок робиться каркас стін мансарди. Такі трикутники встановлюються уздовж стін і зв'язуються переймами. Зверху до них приєднуються трикутники з висячих крокв, що спираються на затягування.
Щоб збільшити площу приміщення, нижні краї крокв можна вивести за межі будинку. В такому випадку кріпитися вони будуть не до мауерлату, а до перекриття, яке, в свою чергу, утримується на зовнішніх стінах будинку за допомогою мауерлата. Крокви обов'язково підтримуються підкосами. Стійки заглиблюються в балки перекриття не більше ніж на третину їх товщини.
Ця кроквяна система ламаного даху відрізняється тим, що верхні трикутники робляться з наслонних, а не висячих крокв. Затягування при цьому є опорами для стійок верхніх трикутників.

Розрахунок ламаного даху

Перед початком роботи потрібно провести два розрахунки:

визначення кількості необхідного будматеріалу;
обчислення несучої здатності конструкції.

Визначити, скільки потрібно матеріалу, дуже просто через нескладної геометрії ламаного даху. З несучою здатністю розібратися не так просто. Для її розрахунку необхідно врахувати:

масу покрівлі;
приблизну масу снігу;
масу обрешітки;
масу паро-, гідро- і теплоізоляційних матеріалів;
розміри даху;
кути установки скатів;
крок установки елементів кроквяної системи та покрівельної обрешітки;
додаткове навантаження: маса людей і устаткування, вікон, вентиляції і т. д.

На підставі цих даних і за допомогою спеціальних програм робиться розрахунок несучої здатності. Залежно від того, яка несуча здатність потрібно, вибирається площа перетину використовуваного в будівництві дерев'яного бруса. Якщо щось не влаштовує, проект можна підкоригувати, змінивши кроквяну систему, вибравши інший покрівельний матеріал, розмістивши крокви рідше.

У більшості програм конструкція ламаного даху може бути візуалізувати - на 3D моделі відразу буде видно, як зміни вплинуть на зовнішній вигляд мансарди.

Які матеріали потрібно підготувати?

Після розробки проекту буде зрозуміло, брус з яким перерізом слід використовувати, який покрівельний матеріал краще вибрати, якою має бути решетування покрівлі. Доведеться придбати велику різноманітність пиломатеріалів: брус для формування мауерлата, обрізні дошки для кроквяної системи, дошки для обрешітки. Їх потрібно правильно підібрати, щоб конструкція вийшла довговічною і надійною.

Поради щодо вибору пиломатеріалів:

найкраще для будівництва мансарди підходять хвойні породи дерева - сосна, ялина - вони досить міцні і жорсткі, щоб витримати все навантаження;
деревина повинна бути добре просушена - вологість її не повинна перевищувати 20%;
матеріал повинен бути без сучків, тріщин, слідів біологічного ураження і інших дефектів.

Перед монтажем всі дерев'яні елементи ламаного даху обробляються антипіренами і антисептичними засобами, а також просоченнями від гниття. Таку обробку слід періодично повторювати, щоб не довелося замінювати несучі елементи конструкції.

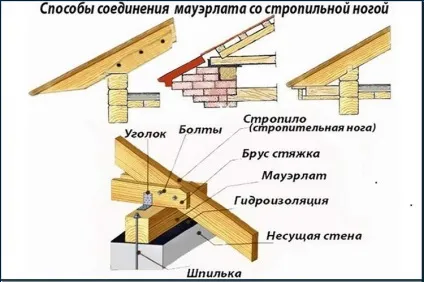

Крім основного матеріалу, потрібно запастися металевим кріпленням для з'єднання крокв з мауерлатом і між собою, ізоляційними і покрівельними матеріалами.

монтаж даху

монтаж мауерлата

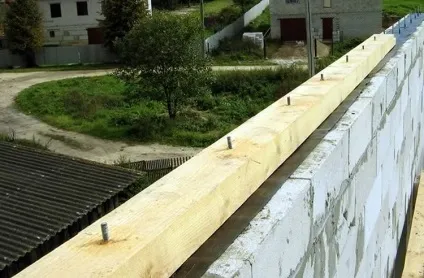

Будівництво ламаного даху починається з установки мауерлата, до якого будуть кріпитися кінці крокв. Нюанси цього етапу різняться в залежності від матеріалу, з якого побудований нижній поверх - якщо стіни його кам'яні, в них заздалегідь потрібно пробити отвори для анкерів і встановити кріплення. Крок між анкерами не повинен перевищувати 2 м.

На поверхню стіни укладається гідроізоляційний матеріал. Потім брус розмічається, в точках установки кріплення просверливаются отвори. Мауерлат надаватися на анкера і щільно притягається гайками.

Монтаж балок перекриття

спочатку ставляться крайні балки з торців будівлі;
між ними натягуються мотузки для вказівки площині;
встановлюються проміжні балки.

монтаж стійок

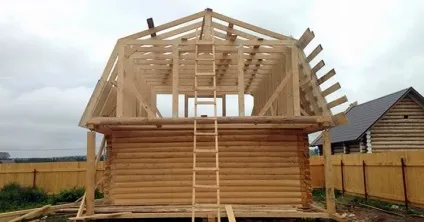

Стійки потрібно виставляти строго вертикально. Принцип роботи такий же, як у випадку з балками перекриття - спочатку монтуються крайні стійки, потім проміжні в одній площині. Крок між елементами конструкції не повинен перевищувати 2 м. Фіксуються стійки тимчасовими розпірками. Висота балок - на 10 см більше планованої висоти стель.

Між стійками встановлюються прогони з обрізної дошки. В результаті має вийти готовий каркас для внутрішніх стін мансарди.

установка затяжок

Поперечні балки з'єднуються не зі стійками, а з прогонами, за допомогою металевих покрівельних куточків. Якщо ширина приміщення більша, під кожним затягуванням варто встановити тимчасові розпірки, щоб при ходінні по ним при будівництві верхніх укосів балки не зламалися і не прогнулися.

установка крокв

Спочатку монтуються нижні крокви. Ставлять їх в наступному порядку:

намічаються точки монтажу на мауерлат - крок між ними повинен дорівнювати 1-1,2 м;
на стропильних ногах випіліваются місця кріплення за шаблоном;
спочатку кріпляться крайні крокви, потім, як і раніше, по мотузці - проміжні;
відповідно до креслення встановлюються підкоси.

Верхні крокви ставляться так само - за шаблоном. Кріпляться вони до затягування і з'єднуються між собою; поздовжнє з'єднання конькової балкою потрібно, тільки якщо довжина мансарди перевищує 10 м. В іншому випадку можна обійтися підкосами, з якими конструкція ламаної мансардного даху буде досить жорсткою.

Останні етапи роботи - обшивка фронтонів і кріплення обрешітки для покрівлі. У фронтонах слід залишити віконні прорізи (не менше 1/8 загальної площі зовнішніх стін мансарди).

ізоляція конструкції

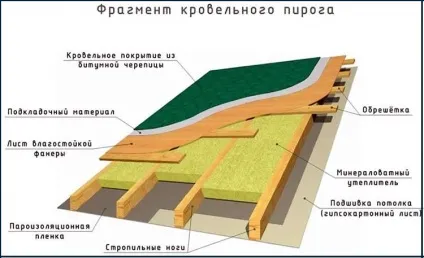

На готовий каркас залишиться тільки укласти покрівельний пиріг. Перший його шар - це пароізоляція, яка не дає волозі проникнути в утеплювач. На парозахисної мембрану укладається теплоізоляційний матеріал - рекомендується використовувати кам'яні базальтові плити. Укладають їх в кілька шарів із зсувом стиків, що захистить від виникнення містків холоду. Розмір плит повинен бути на кілька сантиметрів більше кроку між балками контробрешетування. Щоб утеплювач не просідав і не втрачав своїх експлуатаційних характеристик, щільність його повинна бути не менше 35 кг / м 3.

Зверху утеплювач накривається гідрозахисної мембраною, яка пропускає пар, але не дає рідкої волозі проникати всередину приміщення. Поверх гідроізоляційного шару укладається покрівля - особливості її монтажу залежать від обраного матеріалу.

Після монтажу покрівлі залишаться тільки фінішні штрихи - установка водовідливів, декоративне оздоблення. Усередині оздоблювальний матеріал також прикріплюється до обрешітки поверх теплоізоляції. Ламана дах побудована. Як видно, зробити це цілком можливо своїми руками - тільки проектування і розрахунок, ймовірно, доведеться довірити професіоналам.
