Стрімке XXI століття відрізняється великими напруженнями на роботі, стресовими ситуаціями в суспільному житті. Щоб зменшити їх негативний вплив на організм, потрібно мати місце, де забуваються неприємності і на перший план виступає тиша і вічність. Таким куточком релаксації може стати затишне крісло біля каміна, де можна подивитися на танцюючі вогники полум'я, послухати потріскування полін і подумати про щось дороге і незабутнє.

Якщо нагряне галаслива компанія, відкритий вогонь каміна буде співучасником жартів і веселощів, збере біля себе товаришів по службі і друзів. Такий романтичний вогнище обов'язково доведеться до місця в будь-якому великому особняку і маленькому дачному будиночку.

Багато власників житла вирішують приступити до створення кутового каміна своїми руками, при цьому не витративши коштів на оплату послуг дорогого фахівця і зробивши конструкцію відповідно до своїх побажань.

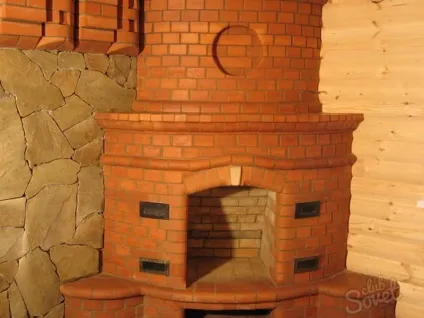

Переваги кутового каміна

  • Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
    в плані дизайну приміщення кутова конструкція відкриває нові можливості для оформлення інтер'єру, вона не виступає на перший план, але служить базовою основою для інших оздоблювальних елементів;
  • дуже актуальне кутовий варіант каміна для невеликих будиночків, така модель не вимагає зайвого місця і служить основним огрівальним вогнищем житлового приміщення;
  • в уже готовому приміщенні виконується будівництво кутового каміна без перебудови існуючих конструкцій, чого не можна зробити, якщо господар вибирає вбудований варіант.

Щоб вогнище радував господаря і його домочадців холодними зимовими вечорами, він повинен бути естетично оформленим, не виділяти в простір кімнати диму та інших продуктів горіння і бути досить потужним для обігрівання повітря.

Будівельні вимоги до елементів конструкції

Підстава розраховується так, щоб воно витримувало навантаження від каміна. Деякі моделі важать від половини до цілої тонни в залежності від габаритних розмірів. Фундамент каміна виконується самостійної конструкцією. яка не залежить в роботі від підстави будівлі. Глибина закладення приймається від 30 до 40 см. Верх підстави робиться з розрахунку нижче рівня підлоги на висоту цегли.

топкова частина

Щоб розрахувати оптимальний обсяг камери для спалювання палива, заміряють об'єм кімнати (перемножують ширину, довжину, висоту приміщення) і ділять на 50. Висоту і ширину камери згоряння приймають 2: 3, глибина становить половину або третину висоти зі збереженням заданих параметрів обсягу. Для кращого відображення теплових променів всередині топки встановлюють металевий лист з нержавійки, іноді його відхиляють для зміни кута теплового потоку. Нижня основа топки влаштовують вище статі на 30 см за вимогами пожежної безпеки. Внизу бажано пристрій порога. для запобігання випаданню палива або продуктів згоряння. Такий карниз можна обіграти, як додатковий декоративний елемент.

  • щоб в каміні була сильна тяга, площа круглого отвору для виходу диму виконують менше від 8 до 15 разів, ніж підстава камери згоряння;
  • димохід на своєму шляху назовні не повинен мати більше трьох поворотів;
  • загальна висота труби становить не менше 5 м;
  • труба виконується з цегли або передбачають суміщений варіант, коли в декоративну цегляну кладку вставляється сталева труба для відводу диму.

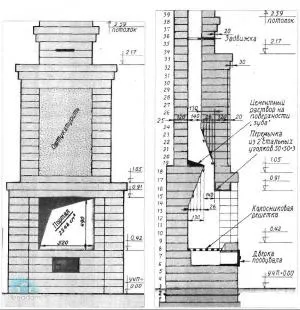

Всі розміри і вимоги повинні бути викладені в кресленні каміна, який стане відправною точкою для початку будівництва. Креслення виконуються власноруч з прив'язкою до існуючих умов. Фото варіантів оформлення фронтону можна знайти в спеціалізованих каталогах.

розрахунок матеріалу

Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія

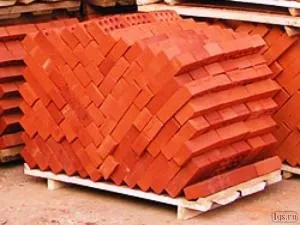

Підрахунок необхідної кількості цегли ведеться в точній відповідності з кресленнями каміна і порядовки кладки. Такі схеми розробляються попередньо, і при виконанні робіт потрібно їх суворе дотримання.

При підрахунку кількості штук половинки і трехчетверки, зазначені в схемі, вважаються за цілий цегла. Отримане число множать на коефіцієнт 1,2 для обліку шлюбу і пошкодження при перевезенні.

Шви виконують не більше 3 мм, така кладка вимагає відра розчину на 100 цеглин.

Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кар'єрний пісок використовують для приготування розчину для топки, склепіння і нижнього відділу труби. Для будівництва інших частин каміна допускається використання річкового і морського піску.

Перед закладанням в розчин пісок обов'язково проходять крізь сітку з отворами не більше 3 см і промивається під напором води через сито з мішковини.

Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Для відповідальних місць каміна таких, які нагріваються до високих температур, використовують вогнетривкий матеріал. Решта кладка вимагає застосування звичайного керамічного глиняної цегли.

Якщо передбачений арочний звід, для нього набувають клинчатого цегла. який допускається зробити самостійно з шамотної цегли, обточити його до потрібної форми.

Для кладки камінів з цеглини не застосовують силікатна цегла з-за його особливості вбирати вологу.

Не рекомендується класти перепалений цегла темно-коричневого кольору або недостатньо оброблений блідо-рожевого кольору. Допускається його застосування при будівництві штучного фундаменту і першого ряду каміна не більше 20% від загальної кількості.

Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія

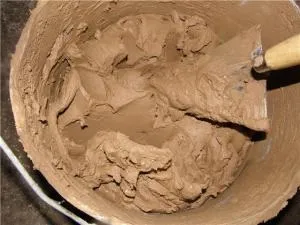

Для кладки топкової частини і труби застосовують глинистий розчин, який є родинним складом цегли і розширюється разом з ним в одному режимі. Додавання піску в розчин здійснюється в залежності від проведеного випробування глини на жирність.

Для кладки підстави, бічних поверхонь, низу каміна використовують розчин з додаванням цементу з розрахунку 1 кг на відро розчину.

Глину замочують у воді до повного намокання протягом тижня, щодня перемішуючи її. Після цього додають пісок і замішують розчин для кладки своїми руками.

Допускається застосування сучасних готових сухих сумішей для цегляної кладки печей. які просто розмішується з водою. Опис властивостей різних сухих сумішей, їх призначення та фото зовнішнього вигляду упаковки можна знайти в магазинних каталогах.

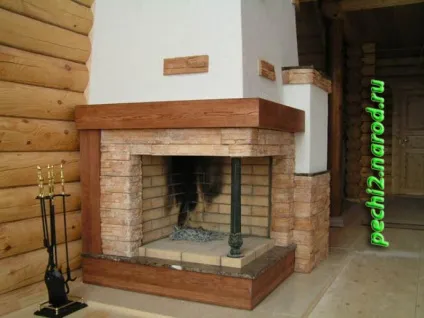

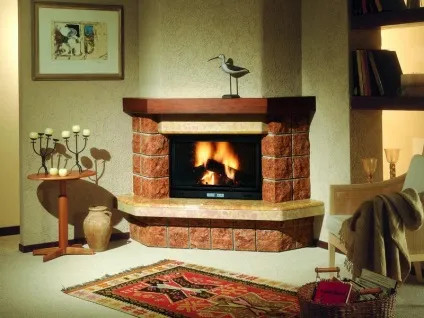

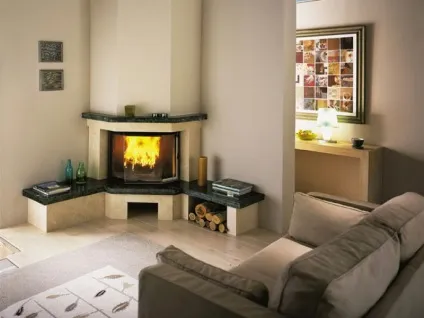

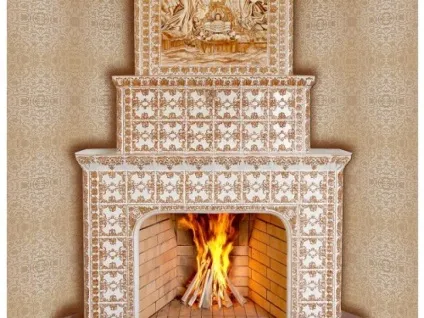

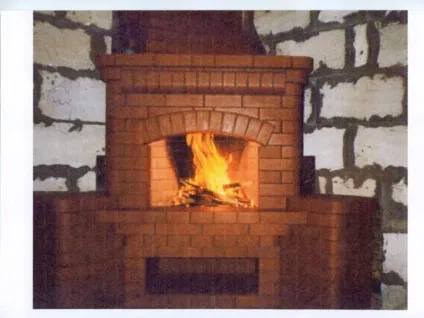

Кутові каміни з цегли

Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія
Кутовий камін з цегли своїми руками креслення, вимоги до конструкції, матеріали та технологія

Послідовність кладки каміна з цегли

пристрій підстави

Якщо в приміщенні виконаний підлогу, розбирають його ділянку в місці розташування майбутнього каміна. Якщо є підпілля, влаштовують дерев'яну опалубку для заливки бетону за розміром на 5 см більше, ніж розмір підстави каміна за проектом.

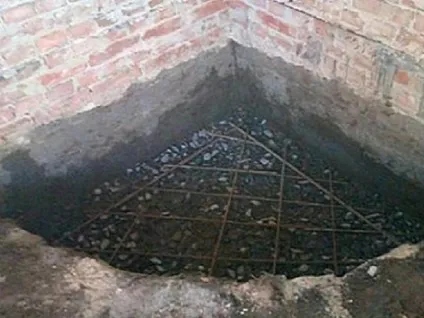

На дно насипають шар щебеню, змішаного з піском для ущільнення грунту і трамбують його. Заливку бетону виконують на 10 см нижче існуючої поверхні підлоги. Бетон засипають товстим шаром тирси і зволожують. щоб не відбувалося утворення тріщин. Після закінчення тижня їх прибирають і знімають опалубку.

Фундамент ізолюють від цегляної кладки двома шарами руберойду, щоб не відбувалася передача вологості від грунту через бетон на тіло каміна.

Цегляна кладка

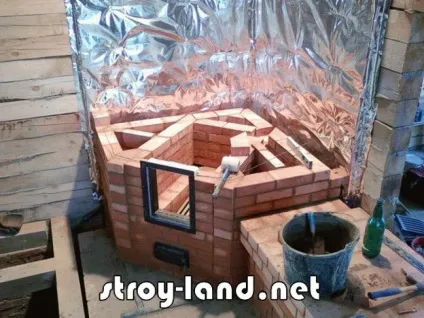

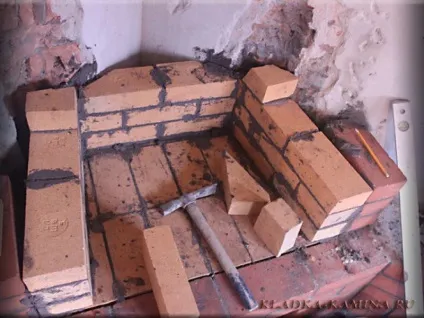

Перший ряд цегли кладеться без застосування розчину. Від правильності його розташування залежить складність подальшої роботи. Обов'язково вивіряють прямі кути, горизонтальність рядів і проміряють рівність діагоналей. Перший ряд повинен підняти кладку на рівень підлоги.

Кладка подальших трьох рядів ведеться суцільна і становить основу каміна, а з четвертого починають оформлення топкового вузла. Всі ряди укладаються за кресленням каміна з цегли, постійно перевіряється горизонтальність і вертикальність роботи, щоб не допустити перекосів. Цеглини укладаються з перев'язкою швів.

Висота подальшої кладки топкової камери відбувається за схемою і залежить від прийнятого обсягу внутрішнього простору каміна. Стінки топки виконують з шамотної вогнетривкої цегли. Закріплюється сталевий лист при кладці, він служить відбивачем.

Камера, в якій збирається дим перед відправкою його назовні в трубу, виконується висотою в 5-6 цегли.

Кладка труби з цегли своїми руками ведеться на все висоту до стелі приміщення. При виконанні лицьовій поверхні каміна застосовується добірний декоративний цегла. якщо не передбачена інша обробка стін.

Металеву топкові рамку для каміна кріплять своїми руками за допомогою закладних металевих деталей, які вставляють у шви кладки і зашпаровують розчином. Елементи виконують зі смужок сталі товщиною не менше 3-4 мм. Можна використовувати відпалений дріт, діаметр якої не менше, ніж 2-3 мм.

  • в декоративну цегляну трубу кутового каміна можна вставити сандвіч із сталевої труби для димаря. Це робиться тому, що цегла погано працює в умовах агресивного димової середовища і швидко руйнується. Комбінований димохід прослужить набагато довше. Чистка виконується в більш комфортних умовах;
  • при виведенні металевих труб назовні через отвір в стіні, передбачають ізоляцію. Якщо стіна зроблена з каменю, цегли або бетону, то досить задути отвір монтажною піною для зовнішнього застосування. При проходженні через дерев'яні стіни, труба обертається двома шарами азбесту, а тільки потім ізолюється;
  • при кладці труби використовують розчин з додаванням цементу. При роботі після кожного нового ряду обов'язково протирають внутрішню поверхню труби. видаляючи виступив розчин. Штукатурка труб не виконується;
  • висота труби на покрівлі залежить від коника, чим ближче до нього симпатію, тим димохід вище. У будь-якому випадку труба виконується не нижче, ніж 50 см від поверхні покрівлі. Це правило стосується і плоских дахів.

Кладка каміна своїми руками принесе багато задоволення господареві і його помічникам, які із задоволенням зроблять фото всього процесу кладки. Сумні зимові вечори будуть розведені теплом живого камінного вогню і неспішної дружньою бесідою при потріскуванні дров.
